RUS
6
Мультимедийная
акустическая система 2.1
5. ПОДГОТОВКА И ПОРЯДОК РАБОТЫ
Расположение АС
• Располагайте колонки относительно слушателя симметрично на расстоянии не менее одно-
го метра. Сабвуфер излучает ненаправленный звук, потому его можно расположить в любом
месте комнаты, где сабвуфер звучит наилучшим образом.
• Возможно небольшое искажение изображения у сверхчувствительных мониторов и теле-
визоров, поэтому устанавливайте АС подальше от этих устройств.
Подключение АС
Модель MS-2080 можно подключить практически к любым источникам аудиосигнала: ПК,
ноутбуку и т. п. (см. схему на рис. 5).
• Перед подключением убедитесь, что АС отключена от сети. А выключатель ON/OFF нахо-
дится в положении OFF. Затем подключите сателлиты к разъемам AUDIO OUTPUT m саб-
вуфера. Правую колонку при помощи акустического кабеля соедините с выходом AUDIO
OUTPUT R сабвуфера, а левую колонку — с выходом AUDIO OUTPUT L (см. схему на рис. 5).
• Для подключения АС к ПК, мобильным устройствам используйте сигнальный кабель 2RCA
к mini-
jack (из комплекта). Для этого подключите сначала RCA-джеки сигнального кабеля
к разъемам L и R аудиовхода PC AUDIO INPUT
l
, а затем подключите mini-jack (
Ø
3,5 мм)
сигнального кабеля к порту LINE OUT звуковой карты ПК или к аудиовыходу
мобильного
устройства
, как показано на рис. 5.
• Подключите сабвуфер к сети с помощью шнура питания
j
.
• Включите АС кнопкой ST-BY
b
на передней панели или кнопкой
q
на ПДУ.
• Выберите желаемый источник сигнала кратковременным нажатием кнопки
b
на панели
управления или нажатием соответствующей кнопки
b, e, s, t
на ПДУ.
• Выберите желаемый уровень громкости системы с помощью кнопок VOL-, VOL+
e, f
на
панели управления или воспользуйтесь кнопками VOL+/-
d, m
на ПДУ.
• Выберите желаемый уровень тембра ВЧ системы с помощью кнопок TRE+/-j на ПДУ.
Также уровень тембра ВЧ системы можно установить с помощью кнопок e, f на панели
управления, предварительно выбрав эту опцию кнопкой MENU c.

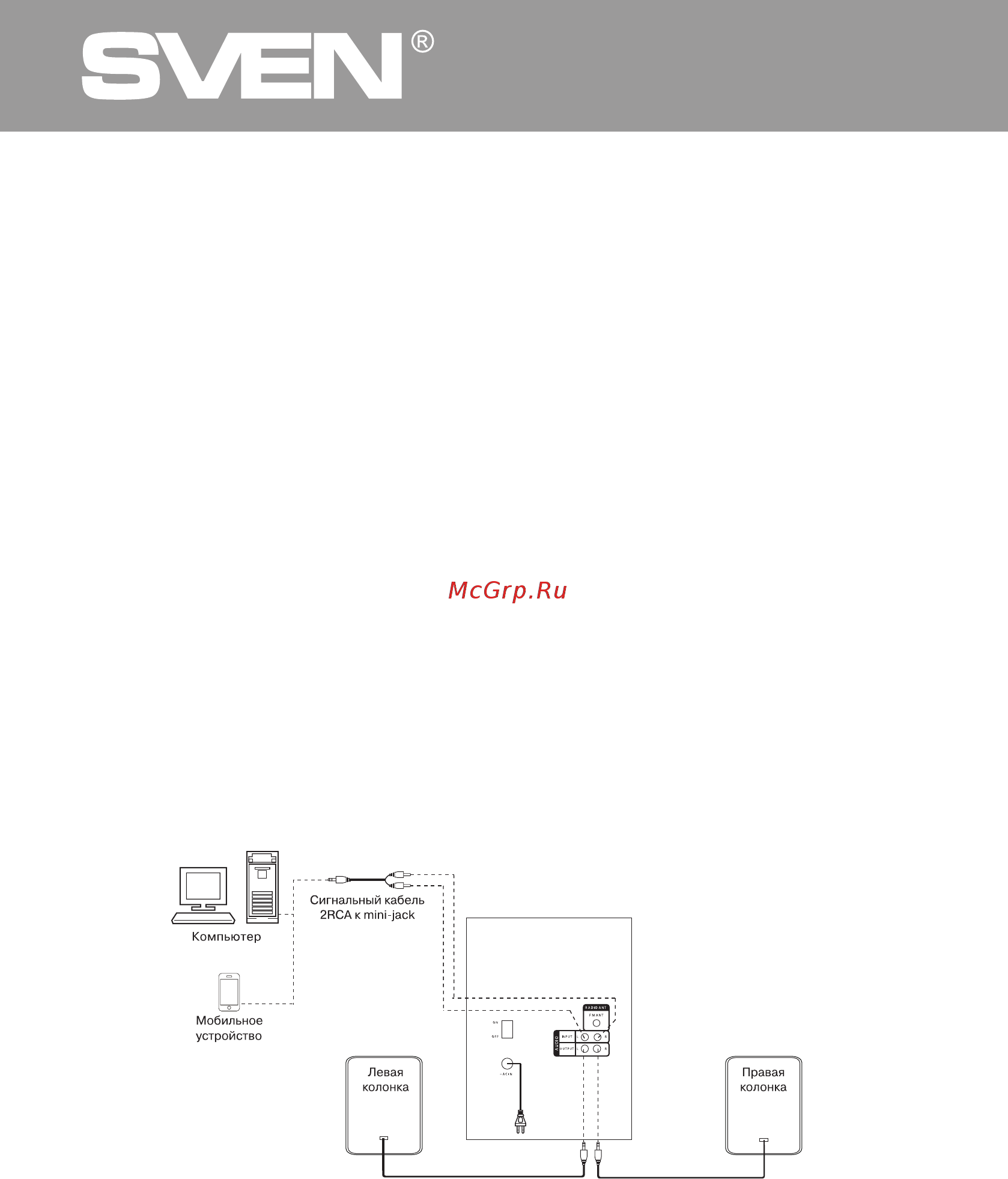

Рис. 5. Схема подключения
