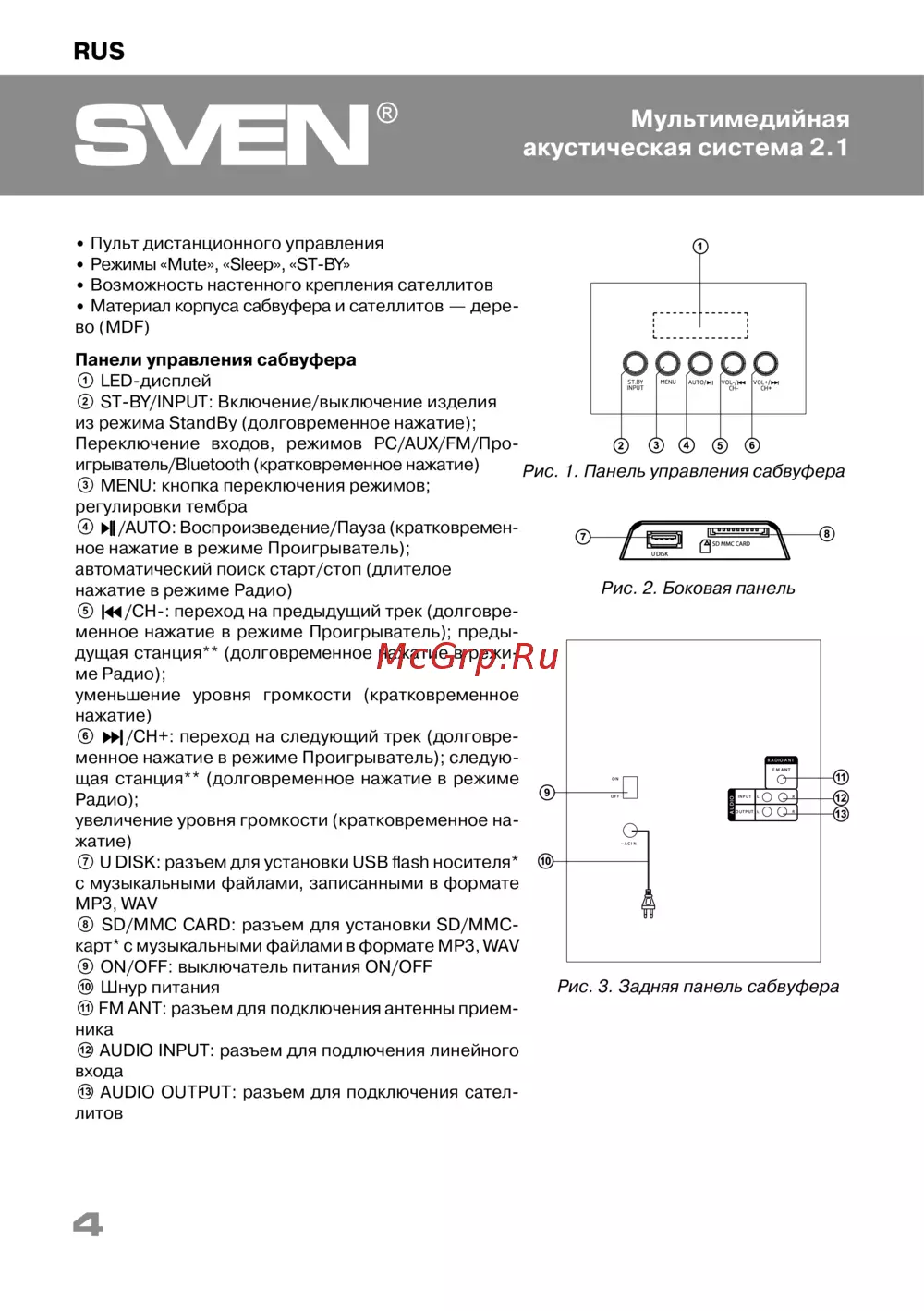

RUS
4
Мультимедийная
акустическая система 2.1
• Пульт дистанционного управления
• Режимы «Mute», «Sleep», «ST-BY»
• Возможность настенного крепления сателлитов
• Материал корпуса сабвуфера и сателлитов — дере-
во (MDF)
Панели управления сабвуфера
a LED-дисплей
b ST-BY/INPUT: Включение/выключение изделия
из режима StandBy (долговременное нажатие);
Переключение входов, режимов PC/AUX/FM/Про-
игрыватель/Bluetooth (кратковременное нажатие)
c MENU: кнопка переключения режимов;
регулировки тембра
d
/AUTO: Воспроизведение/Пауза (кратковремен-
ное нажатие в режиме Проигрыватель);
автоматический поиск старт/стоп (длителое
нажатие в режиме Радио)
e
/СН-: переход на предыдущий трек (долговре-
менное нажатие в режиме Проигрыватель); преды-
дущая станция** (долговременное нажатие в режи-
ме Радио);
уменьшение уровня громкости (кратковременное
нажатие)
f
/СН+: переход на cледующий трек (долговре-
менное нажатие в режиме Проигрыватель); следую-
щая станция** (долговременное нажатие в режиме
Радио);
увеличение уровня громкости (кратковременное на-
жатие)
g U DISK: разъем для установки USB flash носителя*
с музыкальными файлами, записанными в формате
МР3, WAV
h SD/MMC CARD: разъем для установки SD/MMC-
карт* с музыкальными файлами в формате МР3, WAV
i ON/OFF: выключатель питания ON/OFF
j Шнур питания
k FM ANT: разъем для подключения антенны прием-
ника
l AUDIO INPUT: разъем для подлючения линейного
входа
m AUDIO OUTPUT: разъем для подключения сател-
литов

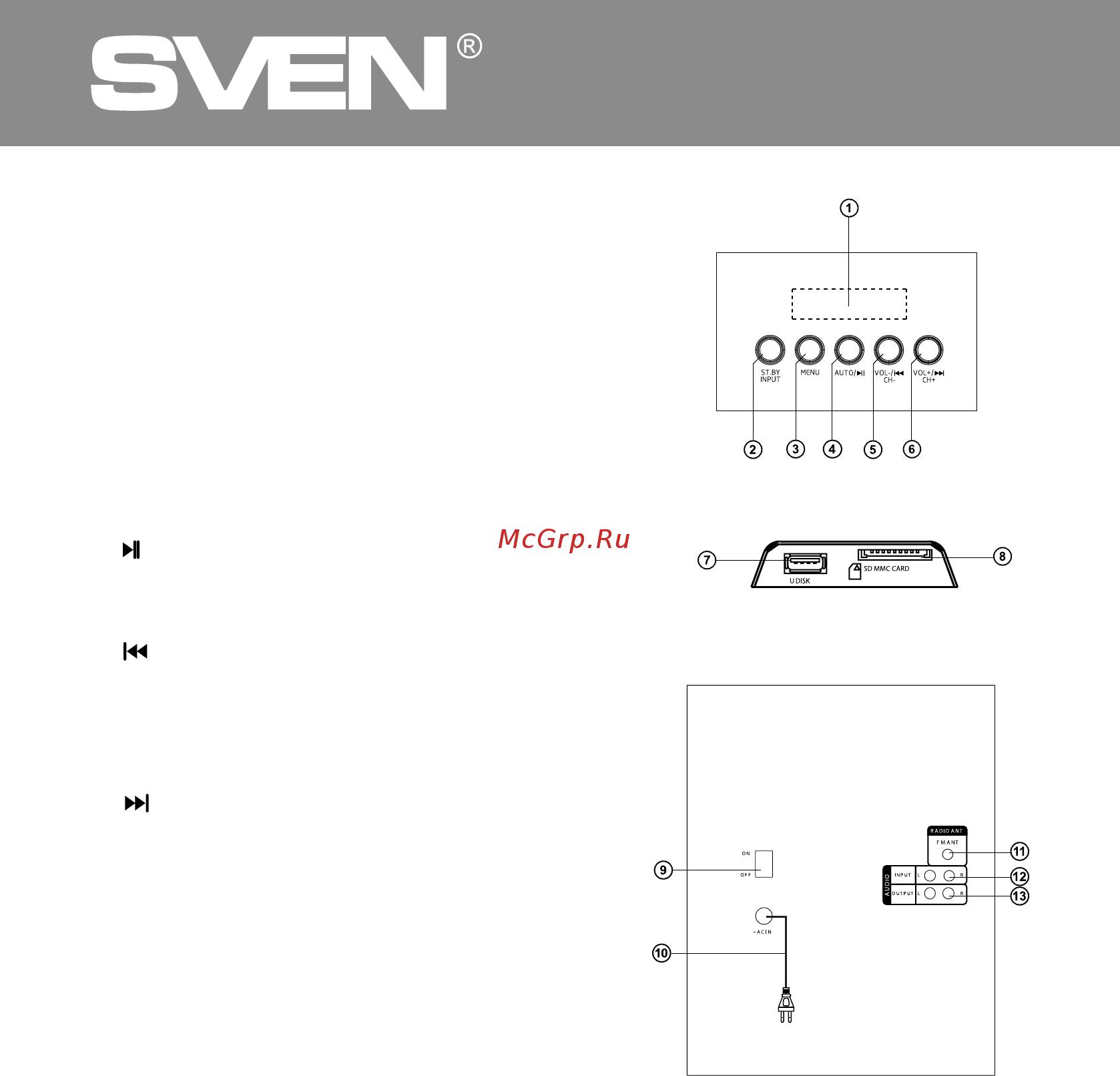

Рис. 2. Боковая панель
Рис. 3. Задняя панель сабвуфера
Рис. 1. Панель управления сабвуфера
