RUS
7
MS-2080
Руководство по эксплуатации
• Уровень громкости сабвуфера настройте кнопками SW+/- f на ПДУ. Также уровень гром-
кости сабвуфера можно установить с помощью кнопк e, f на панели управления, предва-
рительно выбрав эту опцию кнопкой MENU c.
• При прослушивании радио разместите антенну нужным образом для качественного
приема, предварительно подключив ее к разъему RADIO ANT k (см. рис. 5).
• После окончания использования АС не забудьте выключить устройство выключателем ON/
OFF (i, положение OFF), а также вынуть шнур питания j из розетки.
6. РЕЖИМЫ РАБОТЫ
Режим Проигрывателя
• Система автоматически перейдет в режим Проигрывателя, если установить один из но-
сителей (USB flash или SD/MMC card)* в соответствующие разъемы g или h, или вос-
пользоваться кнопкой b на передней панели либо нажать кнопку USB/SD t на ПДУ.
На LED-дисплее a отобразится выбранный режим, затем количество найденных треков
и порядковый номер воспроизводимого трека, далее время воспроизведения от начала.
Воспроизведение начнется автоматически.
• Для выбора трека можно непосредственно ввести его порядковый номер с ПДУ, исполь-
зуя цифровые кнопки g или выбрать его кнопками e и f на передней панели. На дисплее
a кратковременно отобразится порядковый номер трека, а впоследствии время воспро-
изведения от начала.
• Кнопкой REPEAT h на ПДУ можно выбрать режим воспроизведения («ONE» — повтор вос-
производимого трека; «RND» — проигрывание в случайном порядке; «ALL» — проигрывание
всех треков на носителе).
* При использовании SD card емкостью менее 512 Mb возможна некорректная работа.
При использовании USB flash носителя емкостью более 8 Gb возможно увеличение вре-
мени на обработку команд.

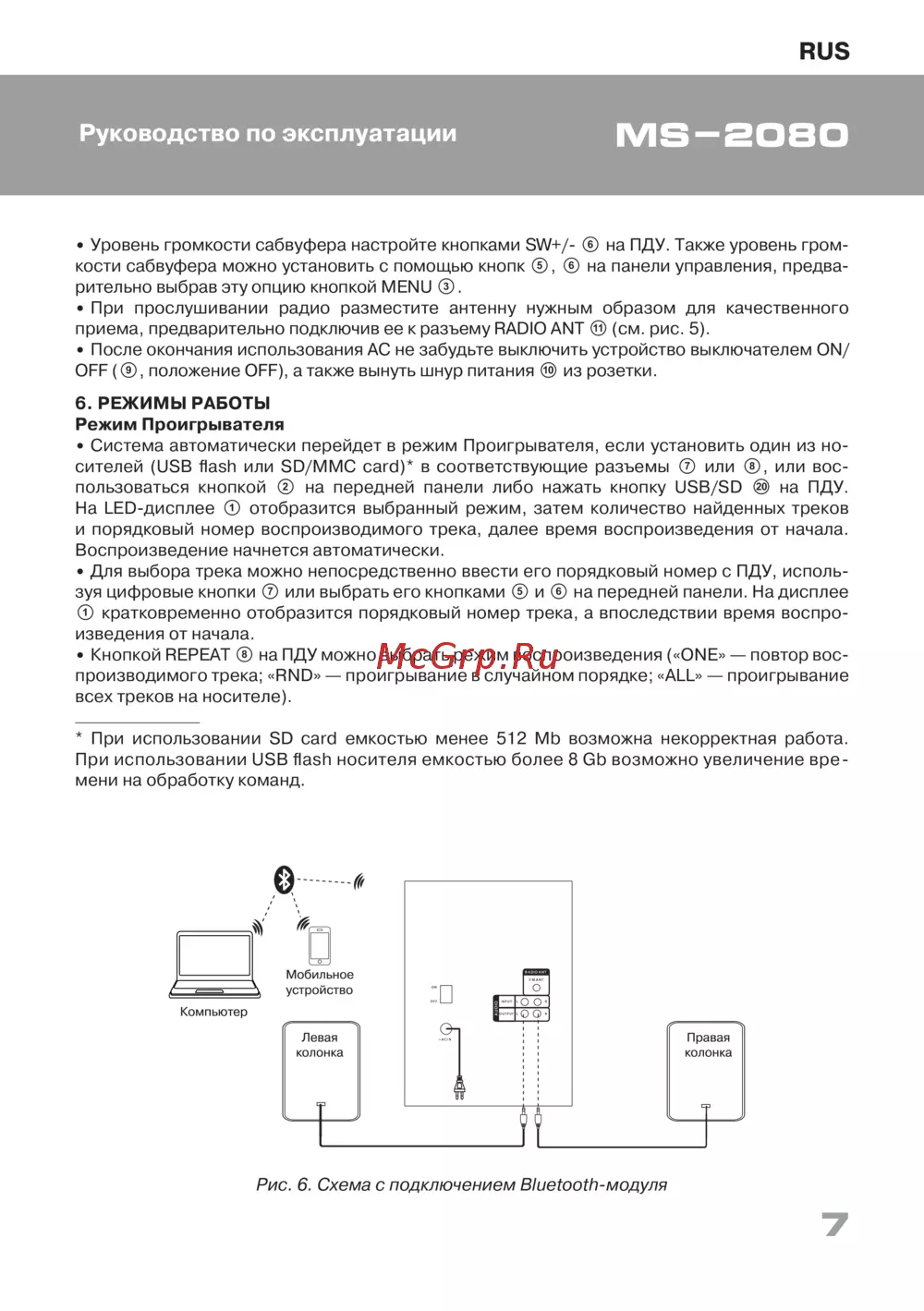

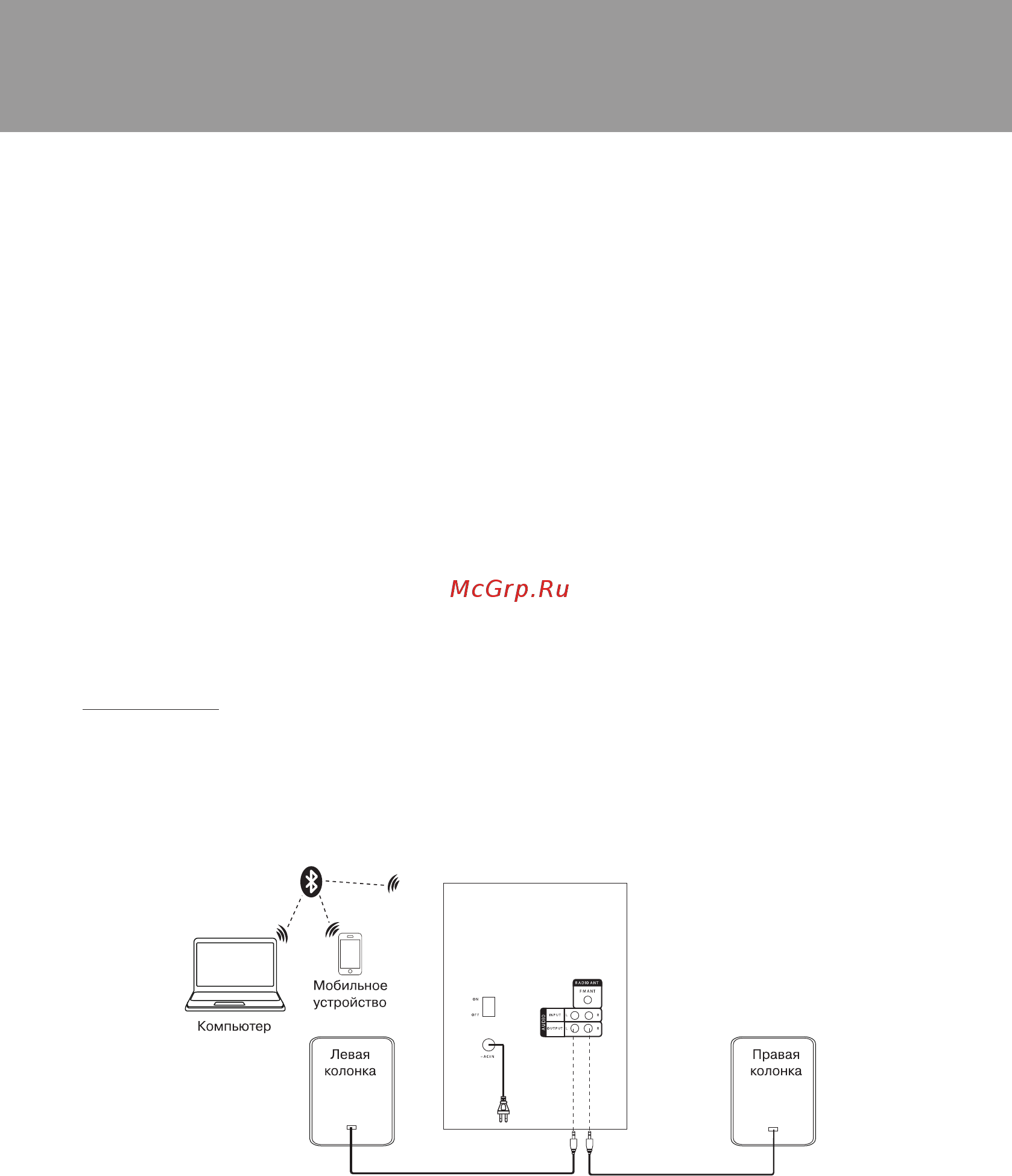

Рис. 6. Схема с подключением Bluetooth-модуля
