SiU50-203 Инструкции по капитальному ремонту
Полугерметичный одновинтовой компрессор Версия III 23
2. Установка и регулировка подшипников заслонки
(1) Установка подшипников
Установить шарикоподшипник с коническими опорами и подшипник с глубокими
дорожками. Подшипники должны быть запрессованы, но их не нужно запрессовывать
глубоко. Подбивайте равномерно молотком и проверьте, чтобы подшипники сидели в
гнездах. Также проверьте, чтобы шарикоподшипник с коническими опорами
располагался в правильном направлении.
(2) Регулировка предварительного
натяга (временная сборка)
Установить вал заслонки в нижние держатели подшипников в сборе вместе с
подшипниками, и проверить предварительный натяг подшипников.
Установить вал заслонки в подшипники.
Установить прокладки заслонки (2) и фиксирующую пластину подшипника заслонки,
и затянуть болты до заданного крутящего момента.
Повернуть заслонку рукой в полную силу. Заслонка должна вращаться
без помех; и
не должна издавать звук при качении.
a) Если издается звук при качении
Уменьшить толщину регулировочных прокладок заслонки и снова проверить.
b) Если заслонка не вращается без помех
Увеличить толщину регулировочных прокладок заслонки и снова проверить.
После регулировки разобрать.
При разборке отделить прокладки, нижние подшипники и валы заслонки в
соответствии
с их расположением при установке (блоки, направленные вверх и
вниз) так, чтобы их можно было установить в первоначальном положении.

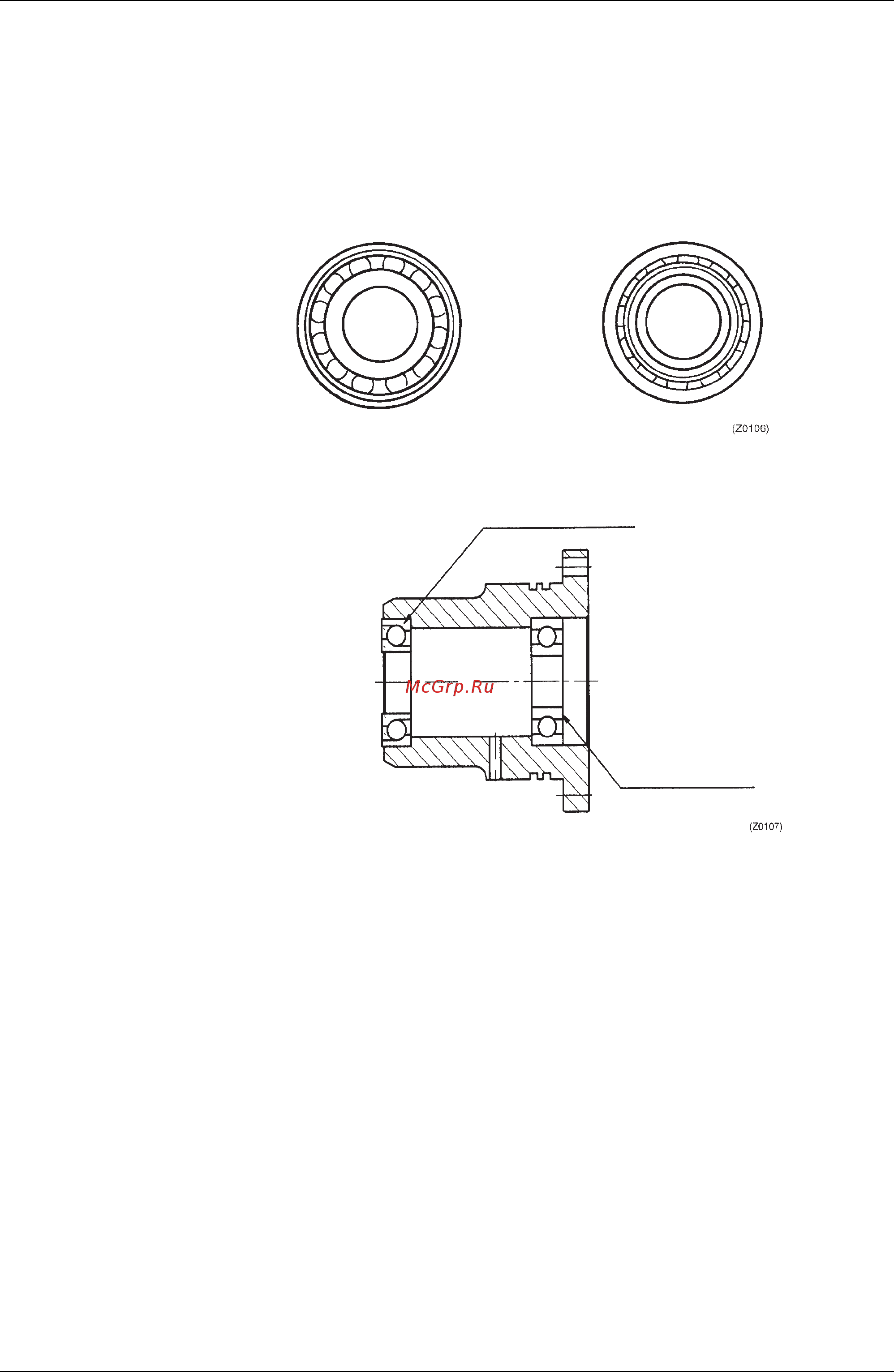

Рис. 4-25 Передняя и тыльная стороны шарикоподшипника с коническими опорами
Рис. 4-26 Направление расположения подшипников
Передняя сторона
Тыльная сторона
Шарикоподшипник с коническими опорами
Подшипник с глубокими
дорожками
Передняя
сторона
Тыльная сторона
