SiU50-203 Необходимые инструменты
Полугерметичный одновинтовой компрессор Версия III 33

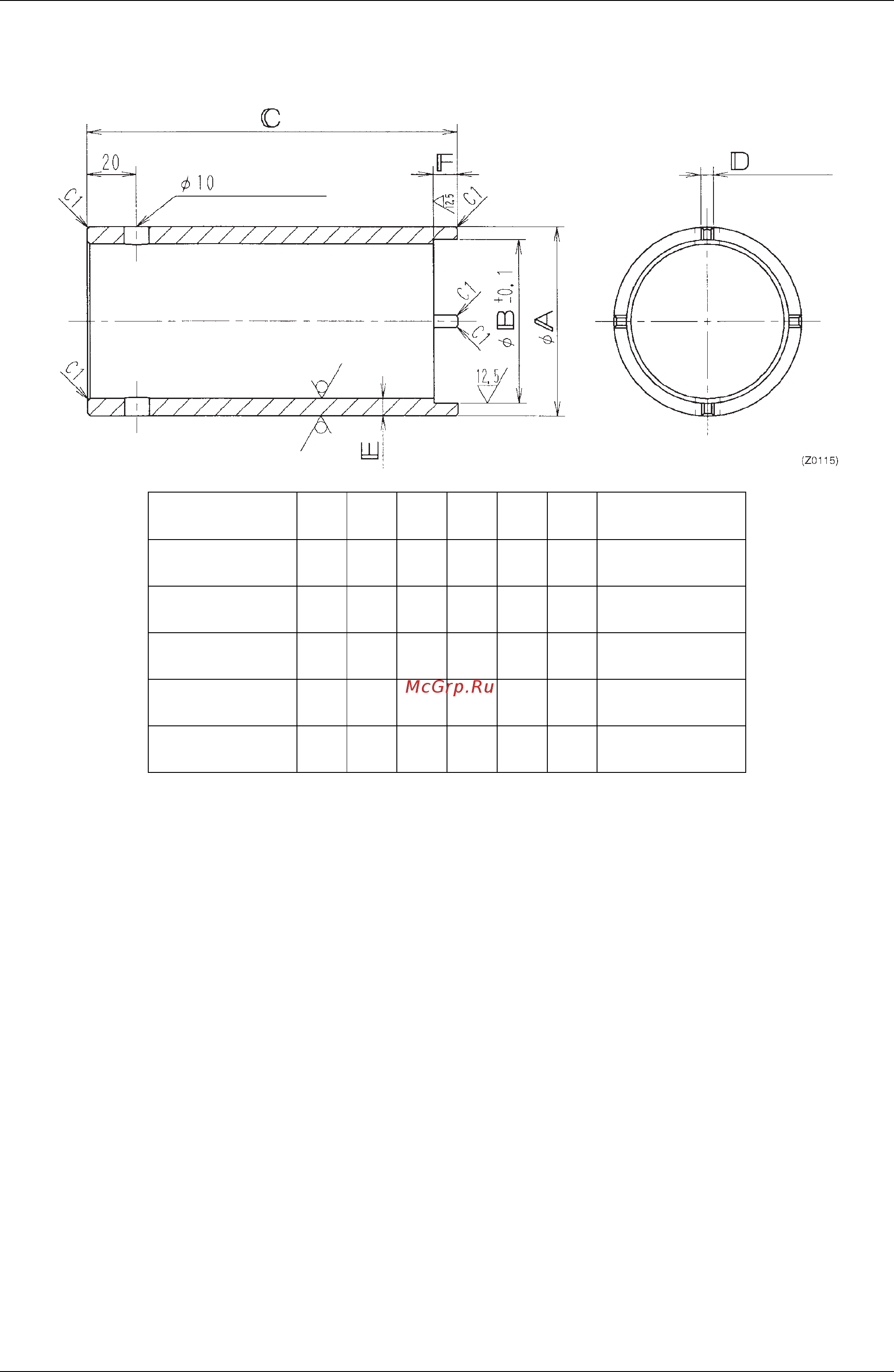

Jig (1) Оправка для затяжки стопорной гайки
Применимая
модель
⺑⺒⺓⺔ ⺖
Материал
ZH3_ 76,3 66 150 5 7,0 10
STPG370E
65A, сортам. 80
ZH5F, ZH7F 89,1 75 200 6 7,6 10
STPG370E
80A, сортам. 80
ZH9F
101,
6
92 250 7 8,1 12
STPG370E
90A, сортам. 80
ZH5G 76,3 70 150 6 7,0 10
STPG370E
65A, сортам. 80
ZH7G, ZH9G
101,
6
86 200 7 8,1 11
STPG370E
90A, сортам. 80
(через отверстие)
(4 места)
