SiU50-203 Необходимые инструменты
Полугерметичный одновинтовой компрессор Версия III 45

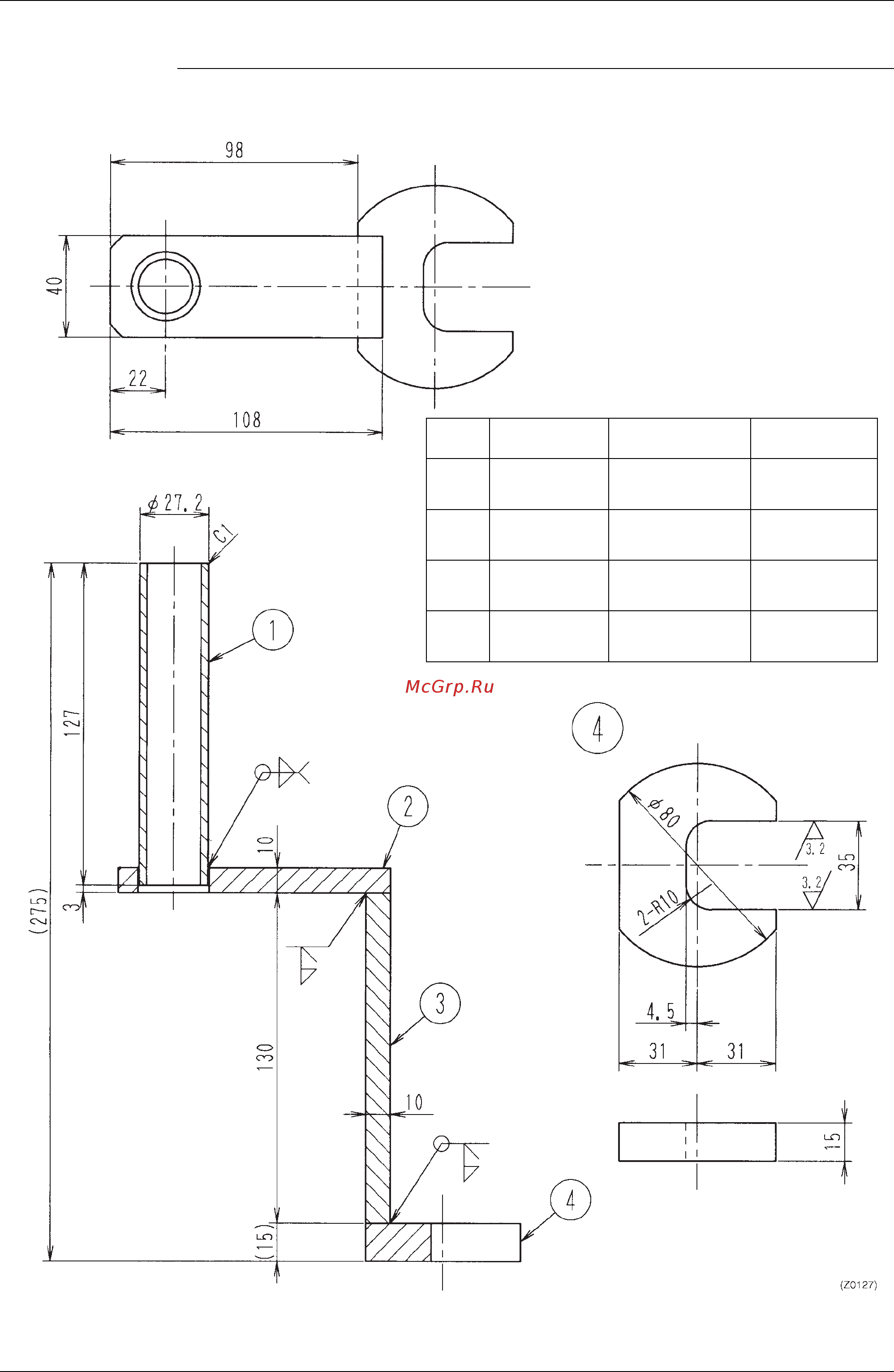

Jig (5) Оправка для снятия масляного фильтра
Для ZH3_F
Подготовленное отв. ø 28
№
детали
Наименование Материал Примечания
Ручка STPG370E
20A, сортам. 40
(t2,9)
Связь (1) SS400 или SM400A
Связь (2) SS400 или SM400A
Гаечный ключ SS400 или SM400A
