SiU50-203 Необходимые инструменты
Полугерметичный одновинтовой компрессор Версия III 39

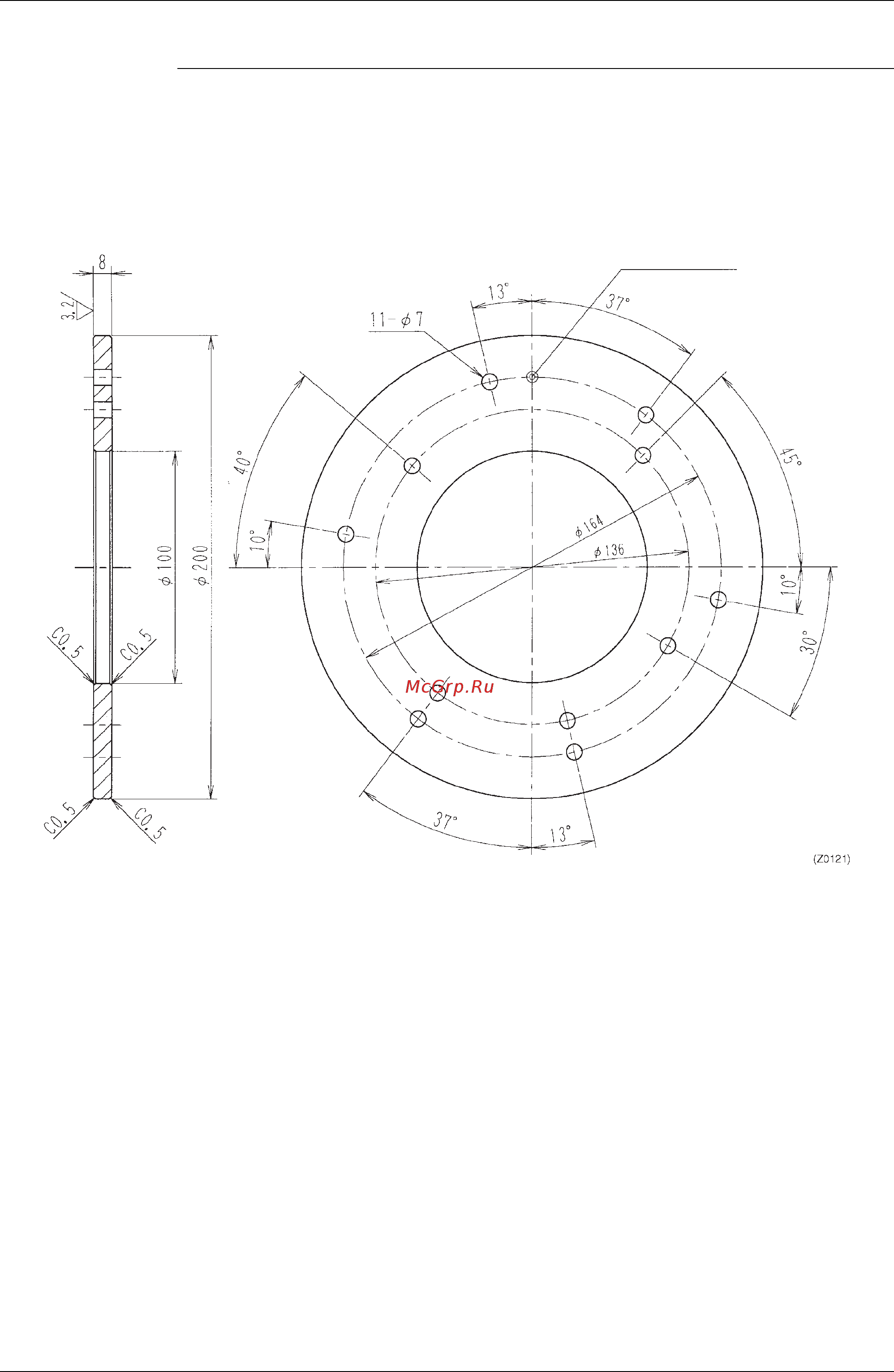

Jig (3) Временная монтажная пластина держателя подшипников [оправка]
Для ZH5_ Материал: SS400
Отметка на поверхности
Установить оправку так, чтобы отметка находилась спереди и сверху
