SiU50-203 Необходимые инструменты
Полугерметичный одновинтовой компрессор Версия III 35

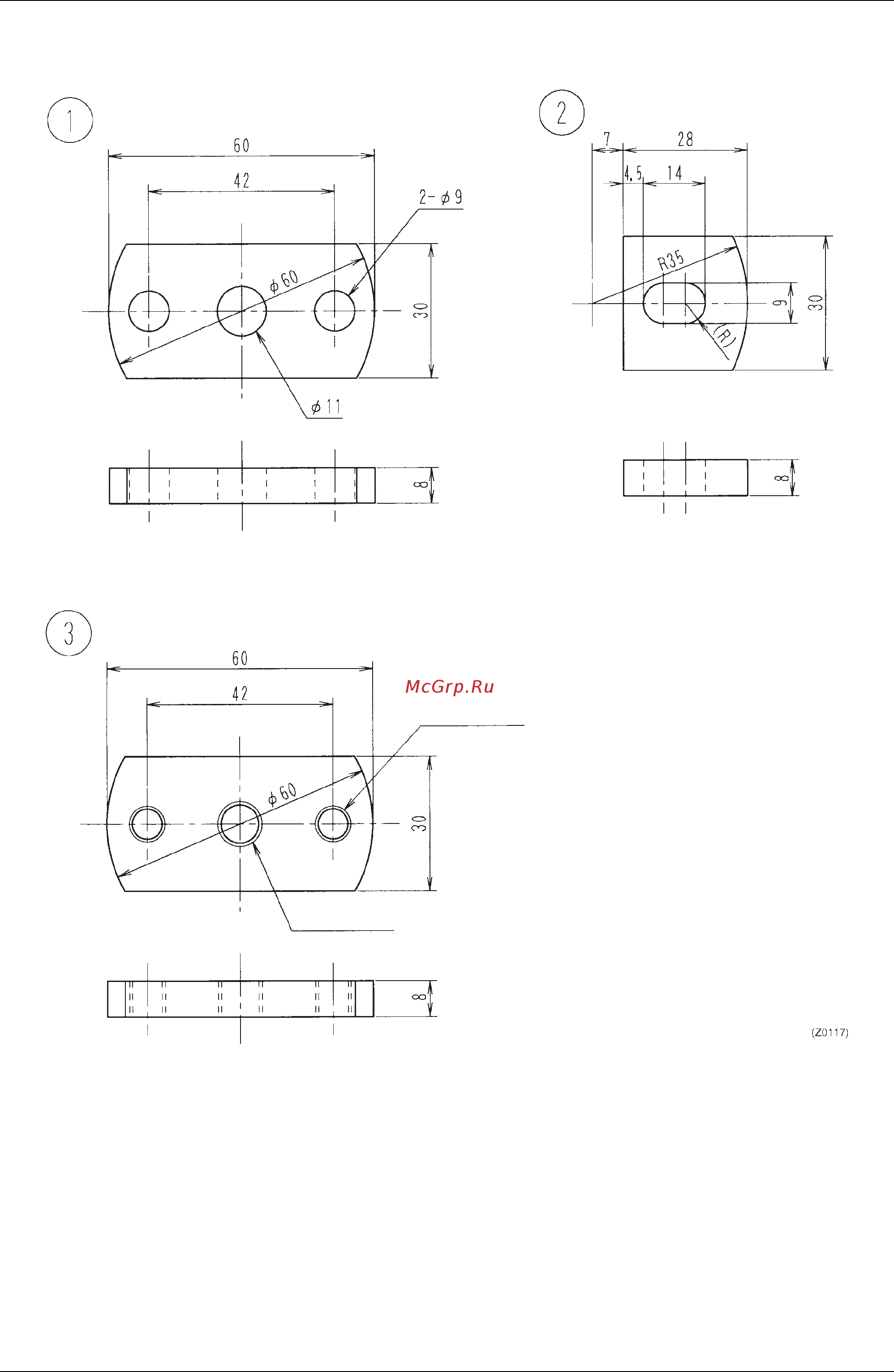

Jig (2)-1 Детали оправок для снятия подшипника
2-MB (через отверстие)
M10 (через отверстие)
Содержание
- Для выполнения капитального ремонта и проверки 1
- Полугерметичный одновинтовой компрессор версия iii 1
- Применяемые системы 1
- Руководство по 1
- Эксплуатации 1
- Область применения 2 капитальный ремонт 3 периодическая проверка 3 позиции и интервалы периодической проверки 3 инструкции по периодической проверке 4 инструкции по капитальному ремонту 0 4 разборка и проверка 1 4 замена подшипника 0 4 окончательная сборка 4 5 испытание на воздухонепроницаемость 9 6 заправка масла 0 7 предостережение при тестировании 1 8 необходимые инструменты 2 2
- Полугерметичный одновинтовой компрессор версиш iii 2
- Полугерметичный одновинтовой компрессор версия iii 2
- Применимые модели 2
- Область применениш 3
- Область применения 3
- Капитальный ремонт 4
- Периодическаш проверка 5
- Периодическая проверка 5
- Периодическая проверка означает проверку регулировку и очистку различных деталей устройств и оборудования через запланированный интервал времени 5
- Позиции и интервалы периодической проверки 5
- Таблица 3 1 указывают отдельные работы связанные с проверкой а также интервалы периодической проверки позиции выполняется в наиболее ранние указанные интервалы выполнения проверок 5
- Инструкции по периодической проверке 6
- 3 после полного выпуска хладагента слить масло с двух сливных каналов расположенных в нижней части корпуса при останове компрессор вращается в обратном направлении при этом масло остается на стороне всасывания поэтому не забудьте слить масло с двух сливных каналов 7
- Периодическая проверка siu50 203 7
- Полугерметичный одновинтовой компрессор версия iii 7
- Рис 3 2 места канала обслуживания и канала заправки маслом 7
- Рис 3 3 места расположения сливных каналов 7
- Снять разделительную крышку затем затянуть накидную гайку для выпуска хладагента из компрессора для ослабления и затяжки накидной гайки использовать два гаечных ключа чтобы поворачивать накидную гайку и другую фиксировать 7
- 4 проверка заслонки проверьте визуально поверхность заслонки на наличие рубцов выкрашивания растрескивания и т д проверьте все зубья заслонки 9
- 5 измерение зазора прорези зазор прорези это расстояние между заслонкой и корпусом он значительно влияет на производительность и надежность компрессора поэтому зазор прорези необходимо правильно установить от 60 до 90 мкм нажимая пальцами на вал заслонки по краям вставить толщиномер в зазор прорези измерив значения зазора на сторонах всасывания и нагнетания не вводите толщиномер слишком глубоко если толщиномер ввести слишком глубоко то он может быть захвачен между винтовым ротором и заслонкой и сломаться см рис 3 7 и 3 8 9
- H если на лопатке заслонки наблюдается пожелтение снять заслонку и проверить имеется ли повреждение на внешней поверхности винтового ротора если на винтовом роторе имеется повреждение выполнить одно из следующих действий восстановить удалить заусенцы и т д поврежденную часть винтового ротора заменить винтовой ротор 9
- Инструкции по капитальному ремонту 11
- Приводные и фрикционные детали компрессора изнашиваются в течение длительного периода времени для того чтобы предотвратить аварийные ситуации из за износа деталей необходимо регулярно проверять такие детали и при необходимости делать капитальный ремонт компрессора 11
- Газборка и проверка 12
- Разборка и проверка 12
- 1 снять рычаг золотникового клапана ослабить две стопорные гайки штока золотникового клапана и болт в центре рычага для центрального болта с шестигранной головкой применялся резьбовой герметик для ослабления этого болта используйте гайковерт ударного действия 17
- Инструкции по капитальному ремонту siu50 203 17
- Полугерметичный одновинтовой компрессор версия iii 17
- Разборка регулятора 17
- Рис 4 12 поперечный разрез регулятора 17
- Рис 4 13 снятие рычага золотникового клапана 17
- 3 разборка винтового узла снять болты затем крепежную пластину подшипника винта снять главный держатель подшипников с винтового вала не потеряйте регулировочные прокладки винтового ротора 2 20
- Замена подшипника 21
- Снятие подшипников 21
- C образное стопорное кольцо со скошенной кромкой имеет сужение после установки подбейте его в канавку 23
- Установка подшипников 23
- Передняя сторона тыльная сторона 24
- Использовать новые набивки и уплотнительные кольца 25
- Окончательнаш сборка 25
- Окончательная сборка 25
- От 0 03 до 0 05 мм кроме zh9 0 04 0 06 мм только zh9 как 25
- Отрегулировать зазор 25
- Испытание на воздухонепроницаемость 30
- С помощью сухого воздуха смешанного с хладагентом повысить давление до a затем использовать газовый детектор или мыльную воду для проверки на утечки нанести мыльную воду на боковые крышки и монтажные секции крышки чтобы проверить не появляются ли пузырьки воздуха если образуются пузырьки воздуха сбросить давление затем перезатянуть болты если утечка не прекращается проверить поверхности набивки и заменить набивку 30
- Заправка масла 31
- Предостережение при тестировании 32
- Для выполнения капитального ремонта подготовьте оправки приведенные в таблица 8 3 33
- Инструменты общего назначения и измерительные приборы 33
- Необходимые инструменты 33
- Номинальный размер винта 5t класс 12 9 33
- Показывает метрическую крупную резьбу и стандартные болты 5t 12 9 2 допуски на крутящие моменты затяжки равны 15 3 при затяжке в компрессоре винтов с шестигранным отверстием в головке применять технические характеристики для класса12 9 33
- Специальные инструменты 33
- Таблица 8 1 перечень инструментов общего назначения и измерительных приборов 33
- Таблица 8 2 крутящие моменты затяжки для болтов н м 33
- Таблица 8 3 перечень специальных инструментов 33
- Jig 1 оправка для затяжки стопорной гайки 34
- Материал 34
- Применимая модель 34
- Jig 2 1 детали оправок для снятия подшипника 36
- Jig 2 2 детали оправок для снятия подшипника 38
- Применимая модель 38
- Снимаемый болт 38
- Jig 3 временная монтажная пластина держателя подшипников оправка 39
- Для zh3_ 39
- Материал ss400 39
- Jig 3 временная монтажная пластина держателя подшипников оправка 40
- Для zh5_ 40
- Материал ss400 40
- Jig 3 временная монтажная пластина держателя подшипников оправка 41
- Для zh7_ 41
- Материал ss400 41
- Jig 3 временная монтажная пластина держателя подшипников оправка 42
- Для zh9_ 42
- Материал ss400 42
- Jig 4 1 набор оправок с ручками 43
- Zh3_f zh5_f 43
- Необходимые инструменты siu50 203 43
- Полугерметичный одновинтовой компрессор версия iii 43
- Jig 4 2 набор оправок с ручками 44
- Jig 4 2 детали оправок с ручками 45
- Jig 5 оправка для снятия масляного фильтра 46
- Siu50 203 необходимые инструменты 46
- Для zh3_f 46
- Полугерметичный одновинтовой компрессор версия iii 45 46
- Алфавитный указатель 48
- Введение винтового вала 5 48
- Замена подшипника 20 48
- Испытание на воздухонепроницаемость 9 48
- Чертежи и блок схемы 50
- B 8400 остенд бельгия 52
- Siu50 203 11 2005 подготовлено в бельгии компанией lannoo 52
- Www daikineurope com 52
- Zandvoordestraat 300 52
- Ésiu50 203âëí 52
