Необходимые инструменты SiU50-203
34 Полугерметичный одновинтовой компрессор Версия III

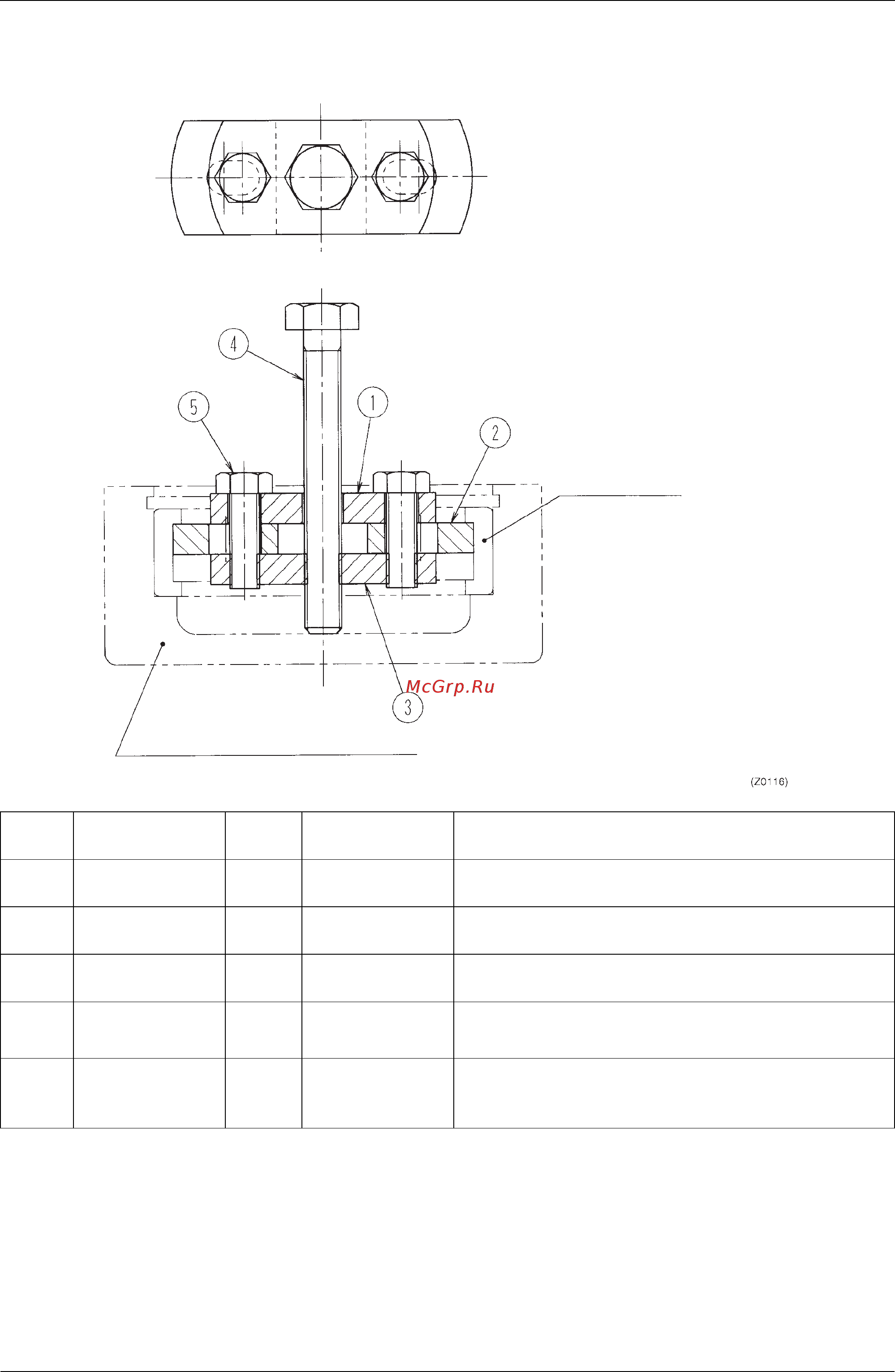

Jig (2)-1 Комплект оправок для снятия подшипника
№
детали
Наименование
Количество
Материал Примечания
Направляющая
пластина
1
SS400 или
SM400A
См. следующую стр.
Планка (1)
2
SS400 или
SM400A
См. следующую стр.
Планка
(2)
1
SS400 или
SM400A
См. следующую стр.
Снимаемый болт
1
S45C
JIS B1180 болт с шестигранной головкой и резьбой по
всей длине стержня
A M10x70-10.9, скошенный торец
Шестигранный
болт
2
S45C
JIS B1180 болт с шестигранной головкой и стержнем
номинального диаметра
A M8x25-5,6
Внешнее кольцо подшипника
Секция корпуса на стороне всасывания
Содержание
