SiU50-203 Необходимые инструменты
Полугерметичный одновинтовой компрессор Версия III 43

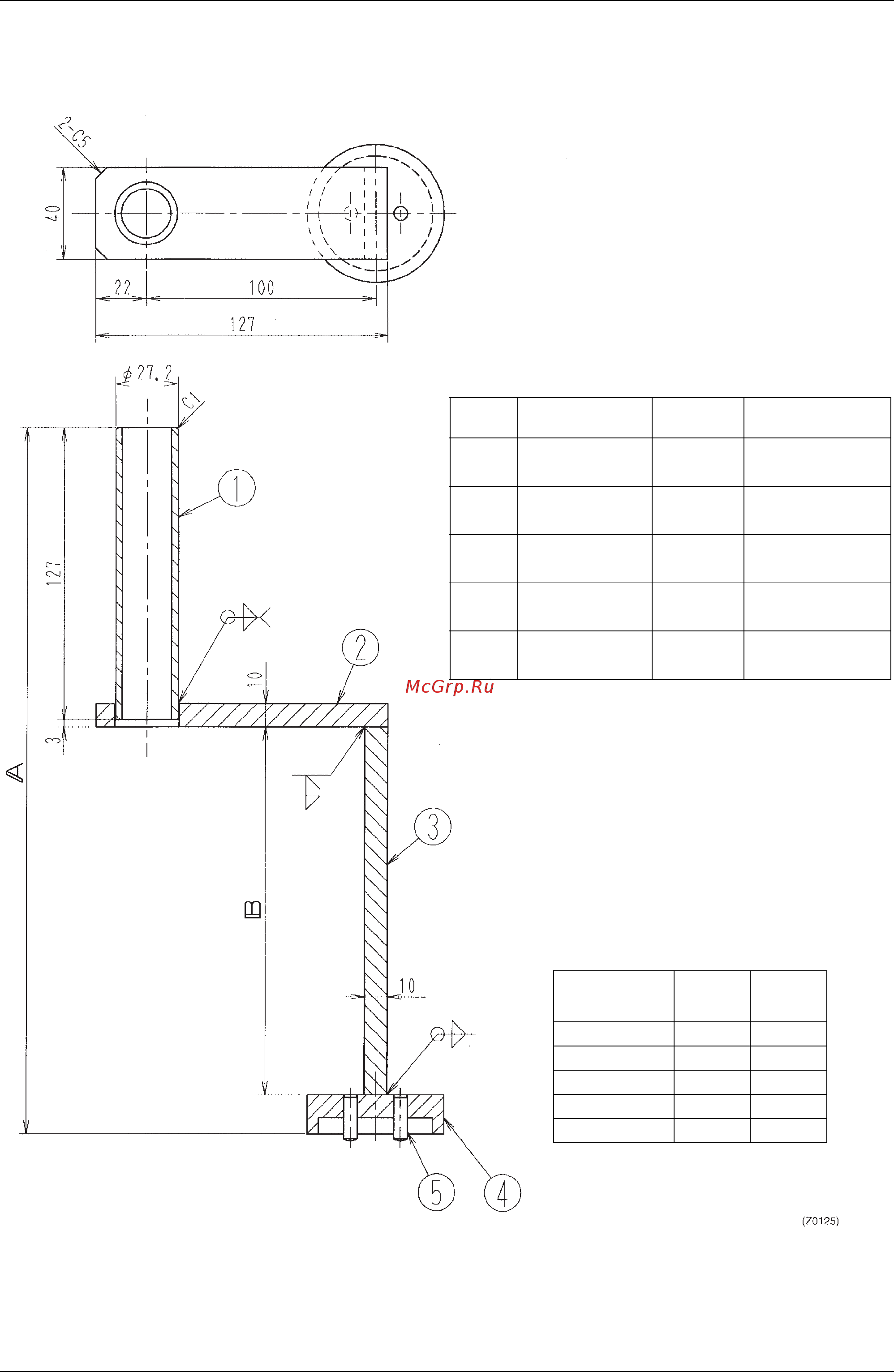

Jig (4)-2 Набор оправок с ручками
Подготовленное отв. ø 28
№
детали
Наименование Материал Примечания
Ручка STPG370E
20A, сортам. 40
(t2,9)
Связь (1)
SS400 или
SM400A
Связь (2)
SS400 или
SM400A
Диск
SS400 или
SM400A
См. следующую стр.
Прямой штифт S45C
JIS B1354
Класс A или
эквивалентный
См. следующую стр.
Применимая
модель
⺑⺒
ZH3_F 307 160
ZH3_G 287 140
ZH5_ 333 185
ZH7_ 321 170
ZH9_ 371 220
Содержание
