Необходимые инструменты SiU50-203
36 Полугерметичный одновинтовой компрессор Версия III

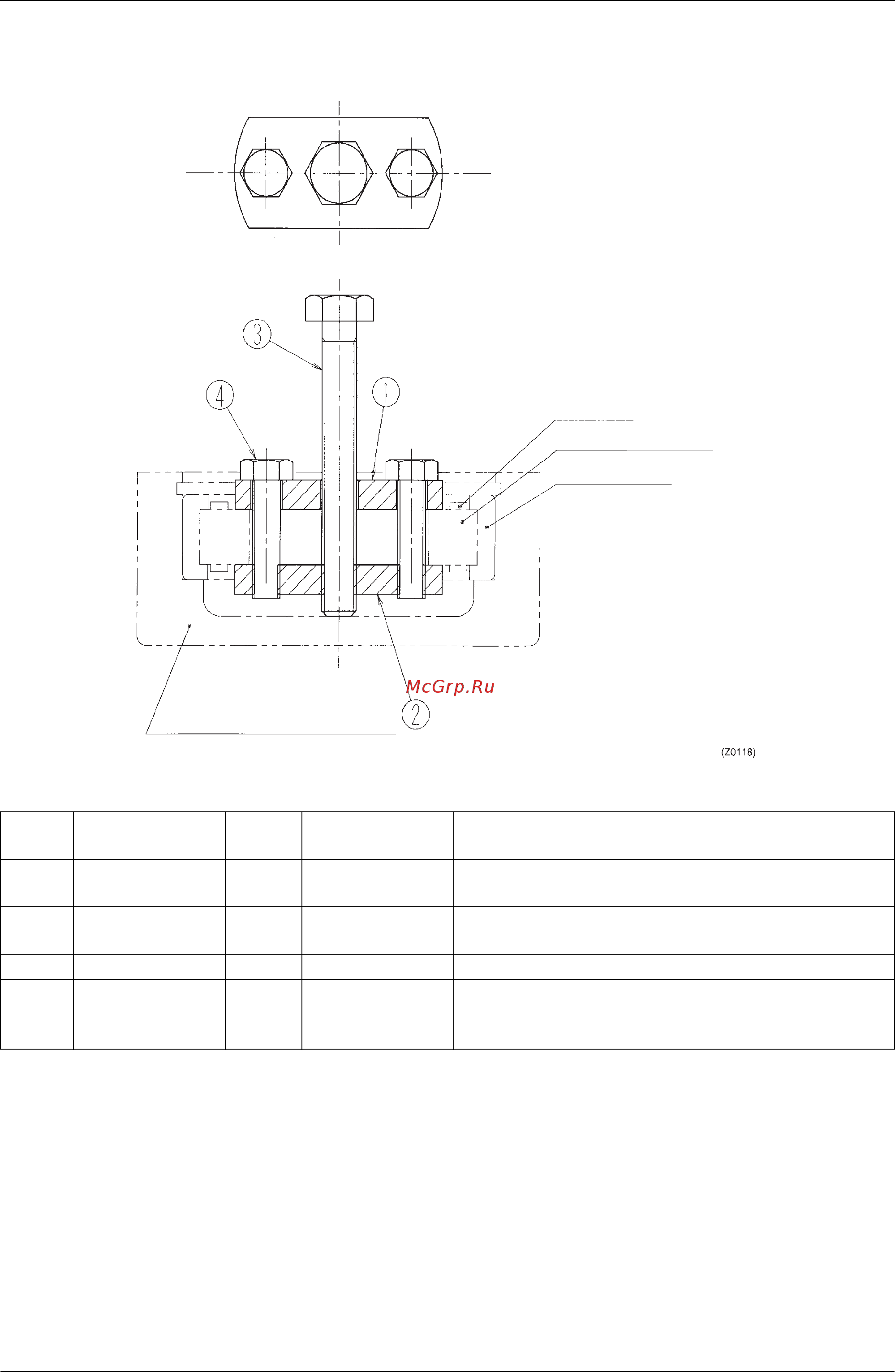

Jig (2)-2 Комплект оправок для снятия подшипника
№
детали
Наименование
Количество
Материал Примечания
Направляющая
пластина
1
SS400 или
SM400A
См. следующую стр.
Планка
1
SS400 или
SM400A
См. следующую стр.
Снимаемый болт
1
S45C
См. следующую стр.
Шестигранный
болт
2
S45C
JIS B1180 болт с шестигранной головкой и стержнем
номинального диаметра
A M6x30-5,6
Удерживающее устройство
Цилиндрический подшипник качения
Внешнее кольцо подшипника
Удерживающая секция на стороне
всасывания
