Daikin EUWYN5KAZW1 [33/43] Монтажная схема
![Daikin EUWYN5KAZW1 [33/43] Монтажная схема](/views2/1664716/page33/bg21.png)
1
9
• Системы жидкостного отопления или охлаждения • Чиллеры
33
• Чиллеры • R-407C • EUWY-KAZW

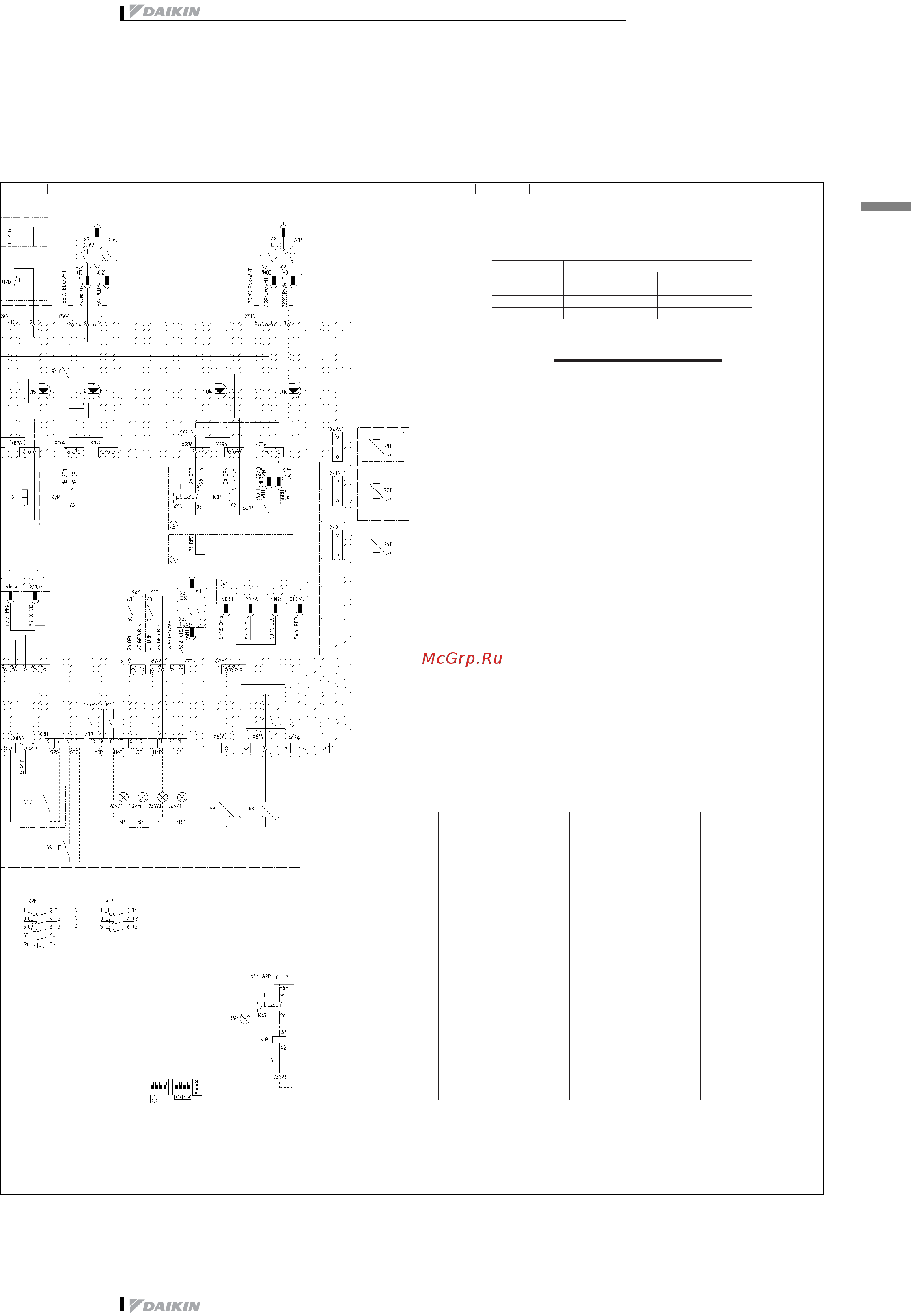

9 Монтажная схема
9-1 Монтажная схема
Только для
AC16-24
Тепловой насос
Только для
AC5-24
Тепловой насос
12 13 14 15 16 17 18 19 20
Для блоков со встроенным насосом
Только для 16-24HP
Для блоков без встроенного насоса
Только для
теплового насоса
Только
для
AC16-24
Темп. размор.
S2A
Установка
S1A
Вкл.
Выкл.
Только для AC16-24
S1A микропереключатель: Установка блока
1>Выкл.= 1 контур
Вкл.= 2 контур
234 > Выкл. Выкл. Выкл. = WC CO & WC cL CO
Выкл. Вкл.Выкл.=ACCO
Вкл. Выкл. Выкл. = AC HP (с остановом
компрессора для цикла разморозки)
Вкл. Выкл. Вкл. = AC HP (с остановом
компрессора для цикла разморозки)
)
микропереключатель:
т
ановка блока
A
микропереключатель:
т
ановка разморозки и
н
тилятора
>
Выкл = условие пуска 1 для
цикла разморозки
Вкл = условие пуска 2 для цикла
разморозки
>
Выкл = установка вентилятора 1
(5HP,8HP,16HP)
Вкл = установка вентилятора 2
(10HP,12HP,20HP,24HP)
)
Клеммы для местной проводки
X
1M: H3-6P Выходные клеммы для местной
проводки
(Контакт нулевого напряжения макс
2A/выход)
X
2M: ESH Местный нагреватель (макс.500Вт
активных /230Впер.т./50Гц)
X
3M: S7S, S9S: Входная клемма для местной
проводки (не подавать напряжение)
(нагрузка переключения 6mA / 30VDC
)
Y1R, Y2R активация в режиме охлаждения
S7S Откр.=Обогрев
S7S Закрыто = Обогрев
A2P A1P
Цифровые входы
Dl1 Определение опрокидывания фазы
(L1-N)
Dl2 Определение опрокидывания фазы
(N-L3)
Dl3 M1C Определение ВКЛ
Dl4 M2C Определение ВКЛ
Dl5 Определение защитного устройства
Dl6 Определение ВКЛ насоса
Dl7 --
Dl8 --
Dl9 --
Dl10 Запрос реверсивного клапана
Цифровые входы
X1 (lD1-GND): Реле протока
X1 (lD2-GND): Дистанционный выбор ОХЛ/
ОБОГР
X1 (lD3-GND): Реле высокого давления +
устройство защиты на выпуске
+ защита от максимального
тока
X1 (lD4-GND): Реле низкого давления
X1 (lD5-GND): Дистанционный
переключатель ВКЛ/ВЫКЛ
Цифровые выходы (Реле)
RY1 Контроллер последовательности фаз
RY3 Насос / общий режим работы
RY4-24 Реле скорости вентилятора 1
RY5-25 Реле скорости вентилятора 2
RY6 Ленточный нагреватель
RY7 Цирк. реверсивного клапана 1
RY8 Цирк. реверсивного клапана 2
RY9 M1C Выкл.(во время разморозки)
RY10 M2C Выкл.(во время разморозки)
RY12-22 Реле скорости вентилятора 3
RY27 Реверсивный клапан контура воды
Цифровые выходы ( Реле)
X2 (C1/2-N01): Компрессор M1C вкл
X2 (C1/2-N02): Компрессор M2C вкл
X2 (C3/4-N03): Контакт нулевого напряжения
для насоса
X2 (C3/4-N04): Реверсивный клапан
X2 (C5-N05): Контакт нулевого напряжения
для аварийной сигнализации
Иное
HAP Светодиод (
зеленый индикатор
обслуживания)
H1P,H2P Светодиод (красный индикатор
обслуживания)
S1A Микропереключатель (установка
блока)
S2A Микропереключатель (установка
разморозки и вентилятора)
Аналоговые входы
X1 (B1-GND): Температура воды на входе °t
X1 (B2-GND): Температура воды на выходе
°t
X1 (B3-GND)
Аналоговый выход
X1 (Y-GND)
Включ. нестанд.
Невозм. как доп.
функция
Возм. как доп.
функция
Обязат.# ##
Необязат. ∗∗∗
() Применимо для блока без встроенного насоса
Y1R,Y2R Контур 1, контур 2, реверсивный клапан
X1-82(A/B/M) Соединители
TR2 Трансформатор 230 В → 24 В для питания 1/0 PCB
TR1 Трансформатор 230 В → 24 В для питания PCB пульта управления
S21P Переключатель насоса Ручн/Автом
S12M Главный выключатель
S10L Реле протока
S9S* Выключатель дистанционного пуска/останова
S7S* Переключатель выбора охлаждение / обогрев
S4LP,S5LP Контур 1, контур 2, реле низкого давления
S1HP,S2HP Контур 1, контур 2, реле высокого и низкого давления
R7T,R8T Датчик температуры теплообменника для контура 1, контура 2
R6T Датчик температуры наружного воздуха
R4T Датчик температуры воды на выходе испарителя
R3T Датчик температуры воды на входе испарителя
Q21F,Q22F Цепь устройства термической защиты вентилятора 2
Q11F,Q12F Цепь устройства термической защиты вентилятора 1
Q1D,Q2D Устройство термической защиты на выпуске, контур 1, контур 2,
PE Основная клемма заземления
M1P Двигатель насоса
M11F,M12F Контур 1, двигатель вентилятора
M21F,M22F Контур 2, двигатель вентилятора
M1C,M2C Контур 1, контур 2, двигатель компрессора
K1P(*) Контактор насоса
K6S(*) Реле максимального тока, насос
K4S,K5S Контур 1, контур 2, реле максимального тока
K1M,K2M Контур 1, контур 2, контактор компрессора
H6P* Индикатор общего режима работы
H5P* Индикатор работы компрессора 1
H4P* Индикатор работы компрессора 2
H3P* Индикатор аварийной сигнализации
F3U Плавкий предохранитель PCB пульта управления PCB
F1U Плавкий предохранитель 1/0 PCB
F7,F8 Плавкий предохранитель для контура 1, контура 2, двигатель вентилятора
F6(#) Плавкий предохранитель для контактора насоса
F5##
Плавкий предохранитель PCB ВХ/ВЫХ и ленточный нагреватель испарителя
(вход/выход)
F1,F2,F3# Главные предохранители блока
E6H** Накопительный бак (55l) Нагреватель
E5H* Местный нагреватель
E3H,E4H** Ленточный нагреватель испарителя
E1H,E2H Обогреватель картера, контур 1, контур 2
C1,C2,C3,C4 Конденсаторы для двигателей вентилятора
A7P** PCB: дистанционный интерфейс пользователя
A5P** PCB плавного пуска для контура 1, контура 2
A3P** Адресная карта
A2P PCB I/O PCB
A1P PCB Контроллер PCB
(13) Контакт насоса для
блоков без встроенного
насоса
