Daikin EUWYN5KAZW1 [39/43] Рабочие характеристики гидравлической системы
![Daikin EUWYN5KAZW1 [39/43] Рабочие характеристики гидравлической системы](/views2/1664716/page39/bg27.png)
1
13
• Системы жидкостного отопления или охлаждения • Чиллеры
39
• Чиллеры • R-407C • EUWY-KAZW

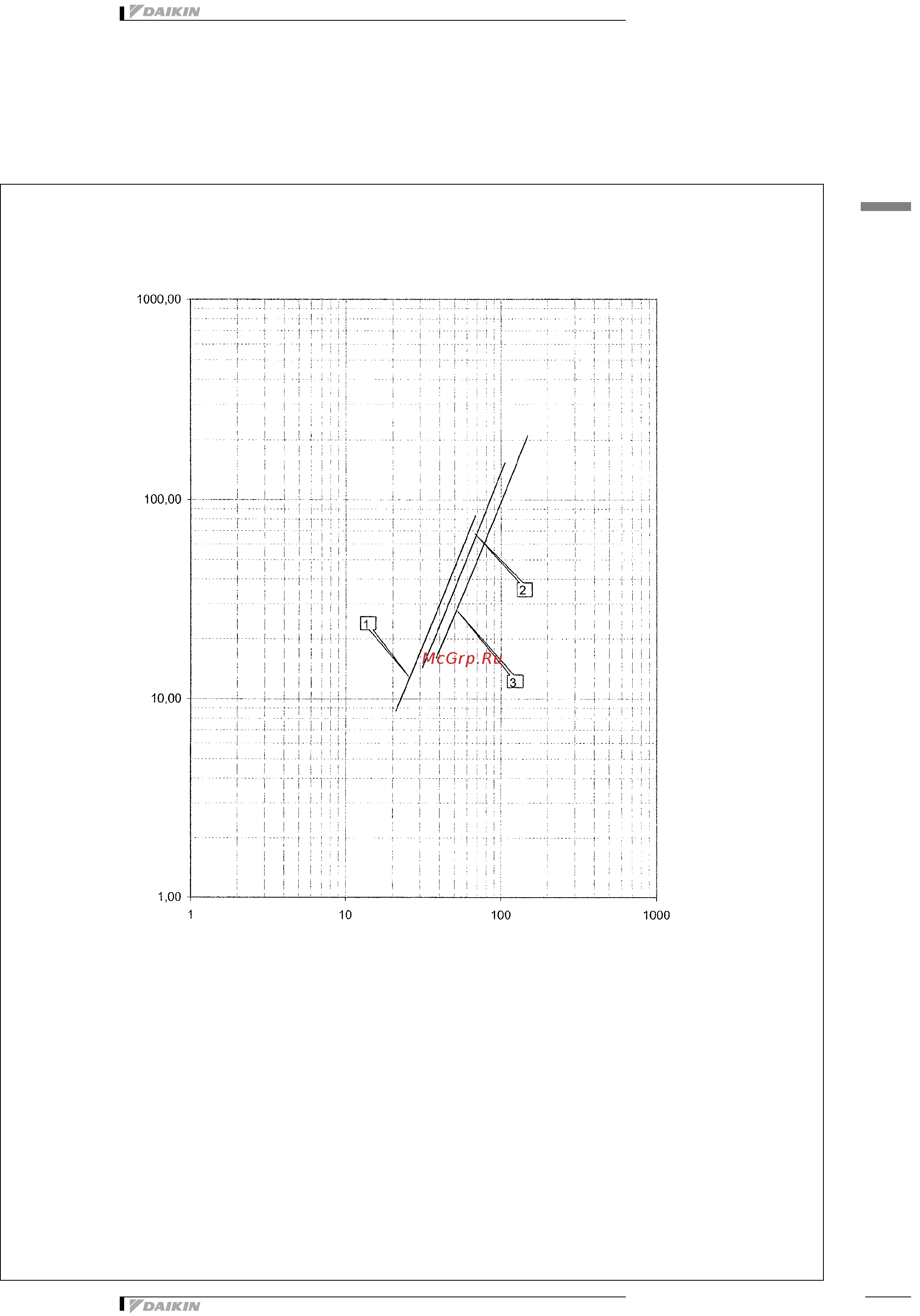

13 Рабочие характеристики гидравлической системы
13 - 2 Перепад статического давления воды, единица
4TW55699-6
PD [kPa]
WF [l/min]
PD: Падение давления воды, проходящей через
блок
WF: Расход воды испарителя
j
1
EUWYN5KAZW1
j
2
EUWYN8KAZW1
j
3
EUWYN10KAZW1
EUWYN12KAZW1(*)
EUWYN5-12KAZW
Предупреждение: Выбор значения расхода вне кривых
может привести к повреждению или неисправности
блока. См. также минимально и максимально допустимый
расход воды в технических параметров.
(*) Примечание:
Минимально допустимый расход блока 12 л.с. составляет
45 л/мин.
