Daikin EUWYN5KAZW1 [41/43] Рабочие характеристики гидравлической системы
![Daikin EUWYN5KAZW1 [41/43] Рабочие характеристики гидравлической системы](/views2/1664716/page41/bg29.png)
1
13
• Системы жидкостного отопления или охлаждения • Чиллеры
41
• Чиллеры • R-407C • EUWY-KAZW
13 Рабочие характеристики гидравлической системы

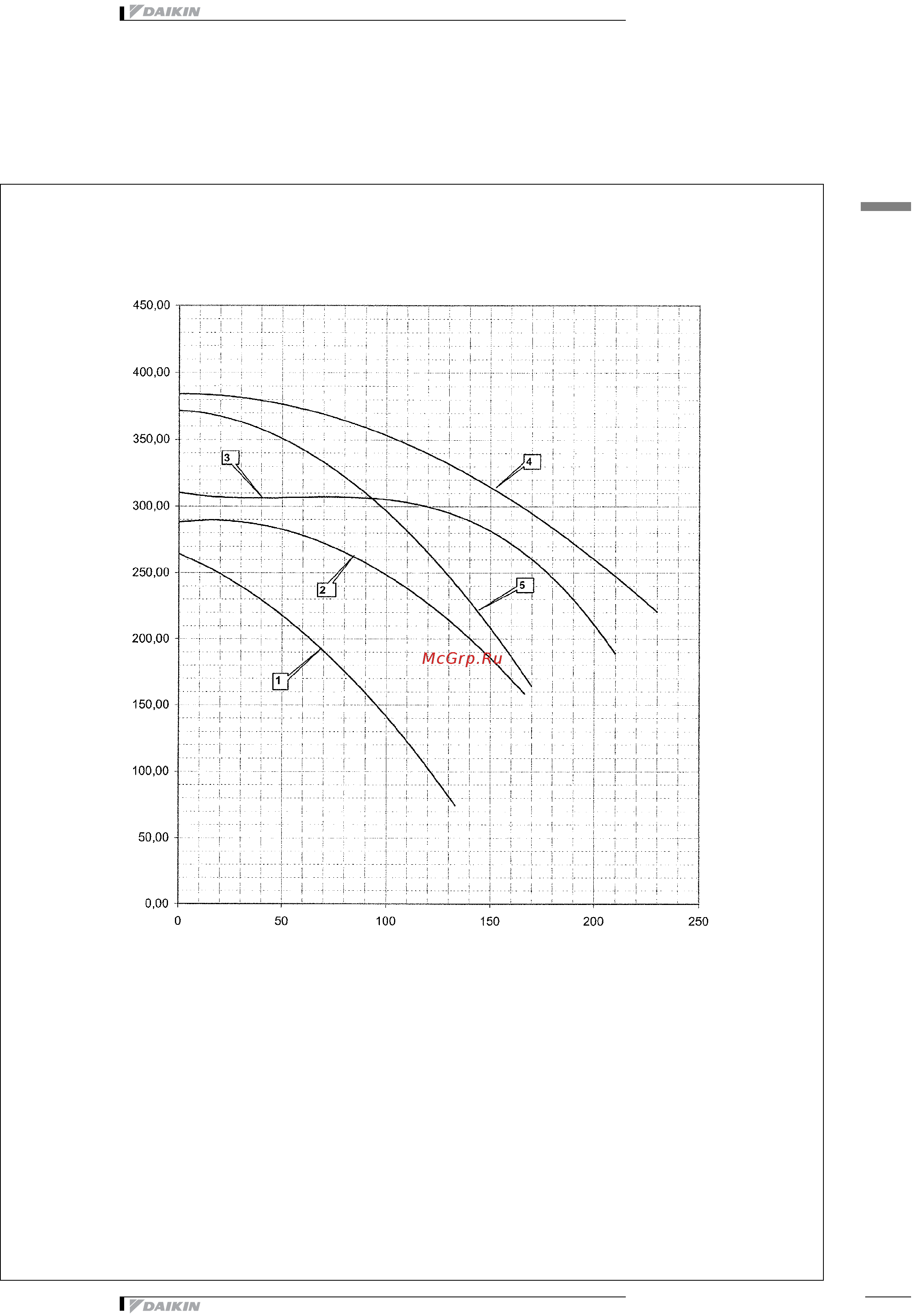

13 - 3 Статическое давление насоса
4TW54759-3E
SP [kPa]
WF [l/min]
SP: Статическое давление насоса
WF: Расход воды
j
1
CH4-30 (Стандартный насосEUWA/Y(P,B)5-12K(A)Z)
j
2
CH8-30 (Стандартный
насосEUWA/Y(P,B)16-20K(A)Z)
j
3
CH12-30 (Дополнительный
насосEUWA/Y(P,B)5-12K(A)Z)
j
4
CH12-40 (Дополнительный
насосEUWA/Y(P,B)16-24K(A)Z)
j
5
CH8-40 (Стандартный насосEUWA/Y(P,B)24K(A)Z)
EUWY(*)5-24KAZW
Предупреждение: Выбор значения расхода вне кривых
может привести к повреждению или неисправности
блока. См. также минимально и максимально допустимый
расход воды в технических параметров.
