13 Рабочие характеристики гидравлической системы
13 - 4 Характеристики насоса

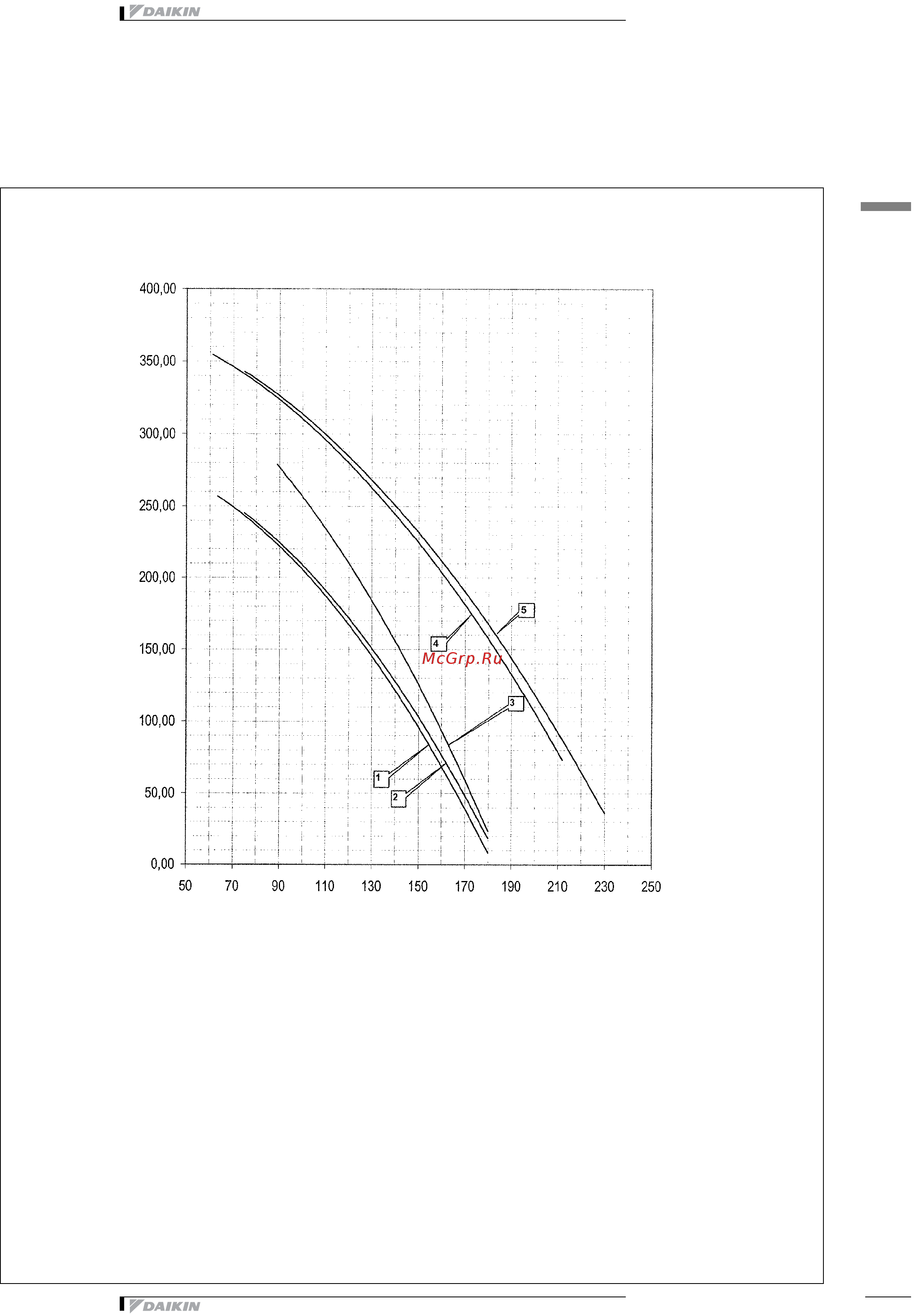

4TW55219-4C
ESP: Внешнее статическое давление блока
WF: Расход воды
j
1
Стандартный насос = EUWY(P,B)16K(A)ZW1
j
2
Стандартный насос = EUWY(P,B)20K(A)ZW1
j
3
Стандартный насос = EUWY(P,B)24K(A)ZW1
j
4
Высокое раб. давл насоса = EUWY(P,B)16K(A)ZW1
j
5
Высокое раб. давл насоса = EUWY(P,B)20K(A)ZW1
Высокое раб. давл насоса =
EUWY(P,B)24K(A)ZW1(*)
ESP [kPa]
WF [l/min]
EUWY*16-24KAZW
Предупреждение: Выбор значения расхода вне кривых
может привести к повреждению или неисправности
блока. См. также минимально и максимально допустимый
расход воды в технических параметров.
(*) Примечание:
Минимально допустимый расход воды блока 24 л.с.
составляет 90 л/мин.
