Daikin EUWYN5KAZW1 [37/43] Рабочие характеристики гидравлической системы
![Daikin EUWYN5KAZW1 [37/43] Рабочие характеристики гидравлической системы](/views2/1664716/page37/bg25.png)
1
13
• Системы жидкостного отопления или охлаждения • Чиллеры
37
• Чиллеры • R-407C • EUWY-KAZW
13 Рабочие характеристики гидравлической системы

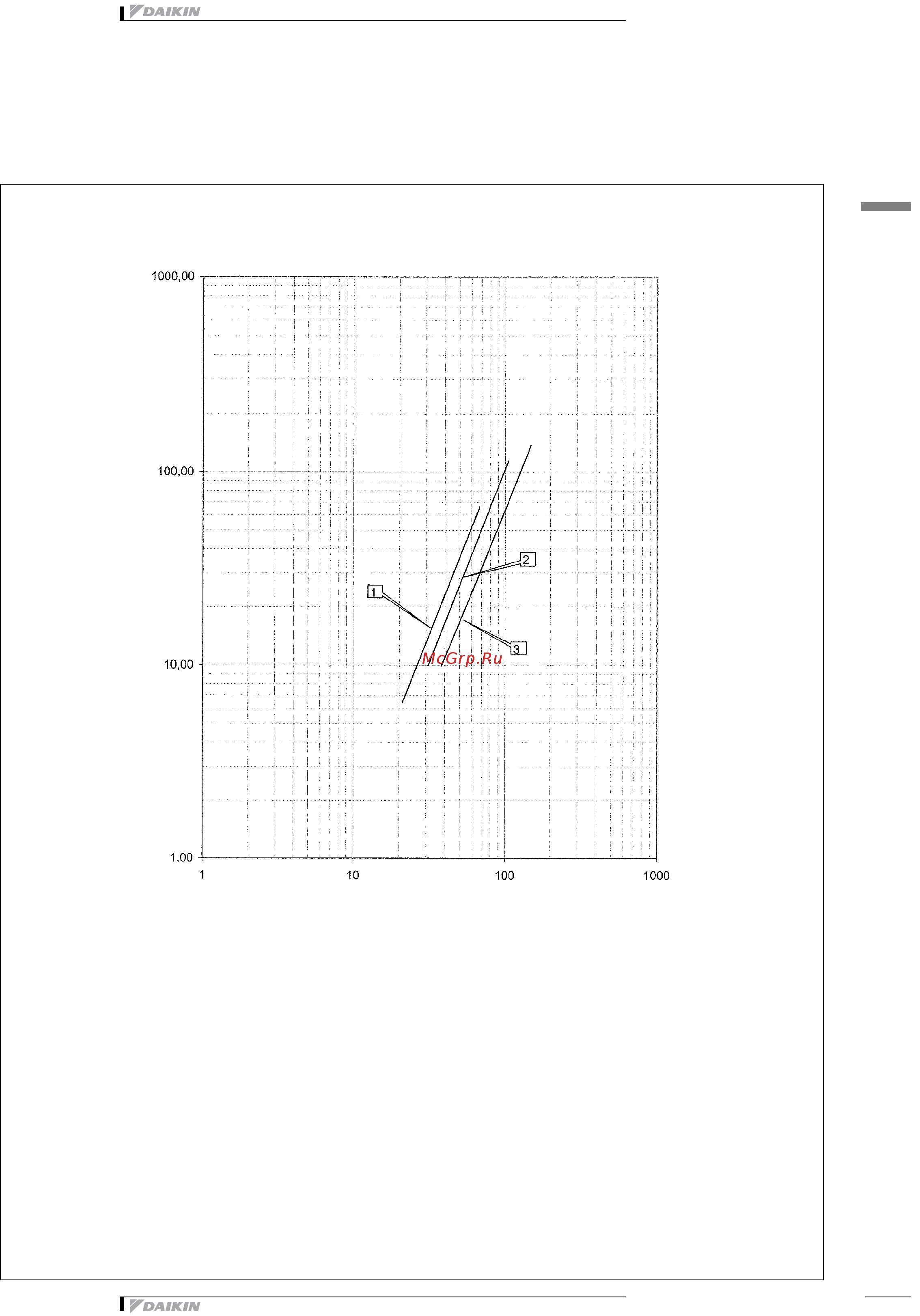

13 - 1 Кривая перепада давления воды, испаритель
4TW55179-1A
PD: Падение давления, испаритель
WF: Расход воды испарителя
j
1
EUWY(*)5K(A)ZW1
j
2
EUWY(*)8K(A)ZW1
j
3
EUWY(*)10K(A)ZW1
EUWY(*)12K(A)ZW1(*)
PD [kPa]
WFE [l/min]
EUWY*5-12KAZW
Предупреждение: Выбор значения расхода вне кривых
может привести к повреждению или неисправности
блока. См. также минимально и максимально допустимый
расход воды в технических параметров.
(*) Примечание:
Минимально допустимый расход блока 12 л.с. составляет
45 л/мин.
