A-1
Приложение A
Измерительные провода 2X4
Введение
Опциональные измерительные провода производства Fluke “TL2X4W”
облегчают 4-проводное измерение сопротивления, поскольку
измерительные провода “HI-HI Sense” и “LO-LO Sense” объединяются в
одном кабеле. Гнезда измерительного прибора Input HI и LO состоят из
двух контактов. Один контакт подсоединен к входным схемам “HI” или “LO”,
а другой контакт подсоединен к входным схемам “Sense”. Подобно входным
гнездам измерительный провод 2x4 также имеет два контакта, которые
подсоединены
параллельно с контактами входного гнезда для обеспечения
четырехпроводного соединения.

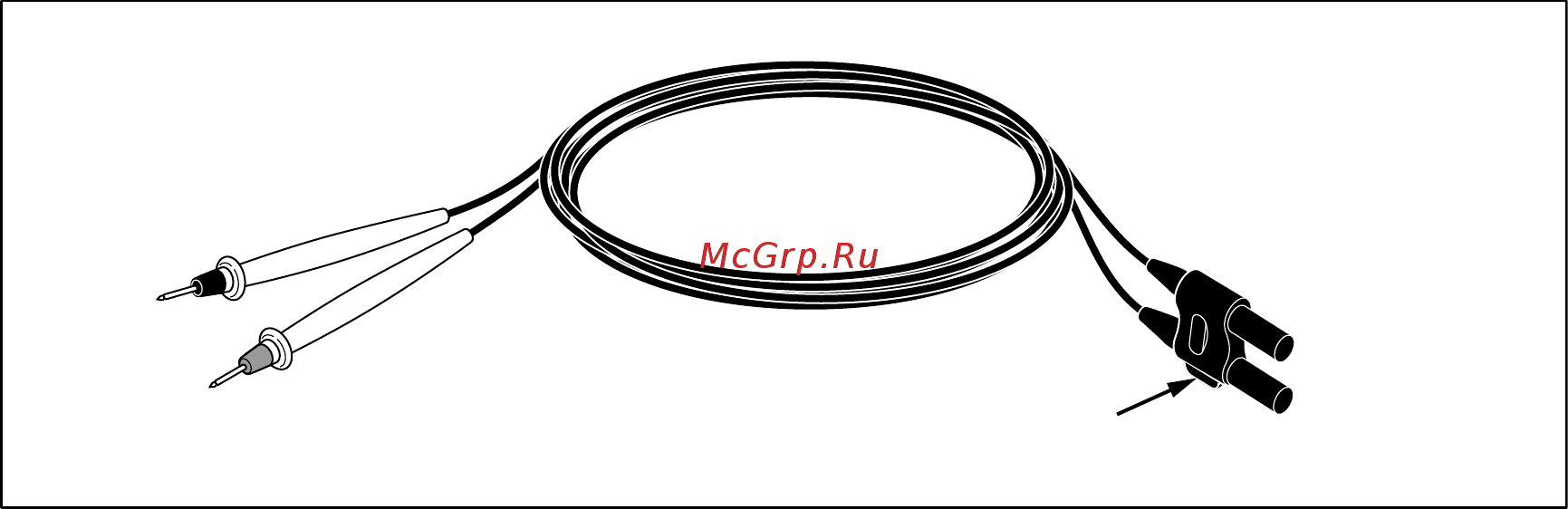

Выступ заземления
dad061.eps
Рисунок A-1. Измерительные провода “2X4 Wire”.
