8845A/8846A
Руководство пользователя
4-16
2ND MEAS Осуществляет циклическое прохождение вспомогательного
дисплея через измерительные функции, приведенные ниже,
и затем отключается. Когда выбрана вторая измерительная
функция, горит (подсвечено) обозначение виртуальной
клавиши “2ND MEAS”.
IDC - Отображает постоянный ток, скачущий по измерению
силы переменного тока.
Frequency - Отображает частоту сигнала переменного тока на контактах
переменного тока измерителя (Input Lo и 400 ma или
10A)
Измерение электрической емкости (Только для
модели 8846A)
Измерительный прибор модели “Fluke 8846A” в состоянии измерять
электрическую емкость
в диапазоне от 1 пФ до 100 мФ (0,1 F).
Для проведения измерения электрической емкости:

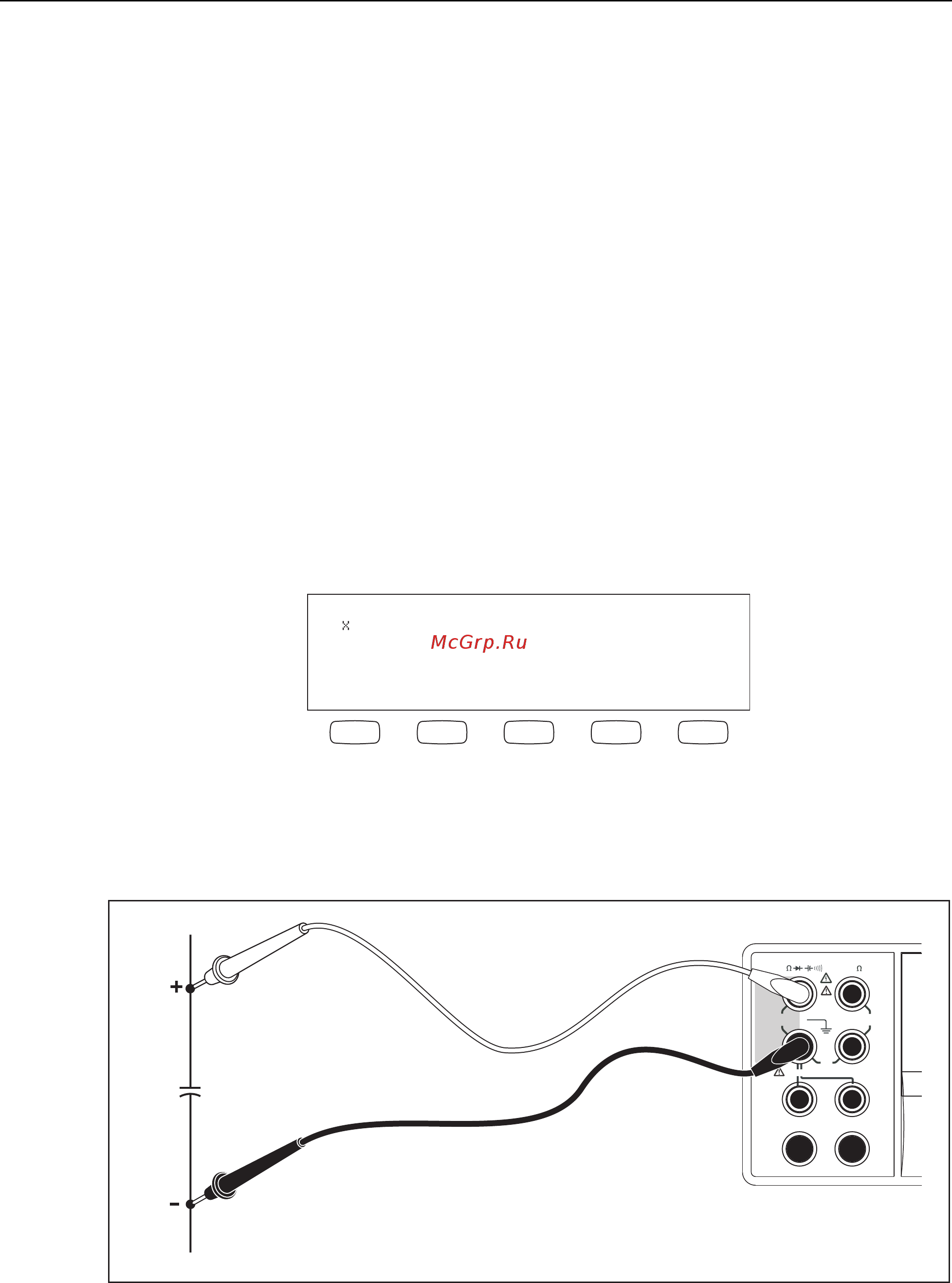

1. Нажмите клавишу C. Пример дисплея электрической емкости показан
ниже.
0.000
nF
F1 F2 F3 F4 F5
caw10f.eps
2. При разомкнутых проводниках нажмите клавишу Z.
3. Подсоедините измерительные провода измерительного прибора так, как
это показано на рисунке 4-6.
2
INPUT SENSE
HI
LO
FRONT
REAR
10 A
1V
00
mA
4
W
HI
LO
2W/4W
V
300V
FUSED
1000V CAT I
600V CAT II
4
caw027.eps
Рисунок 4-6. Измерение электрической емкости
