Передняя панель
Использование функций анализа
3
3-19
STOP
F1 F2 F3 F4 F5
caw057.eps

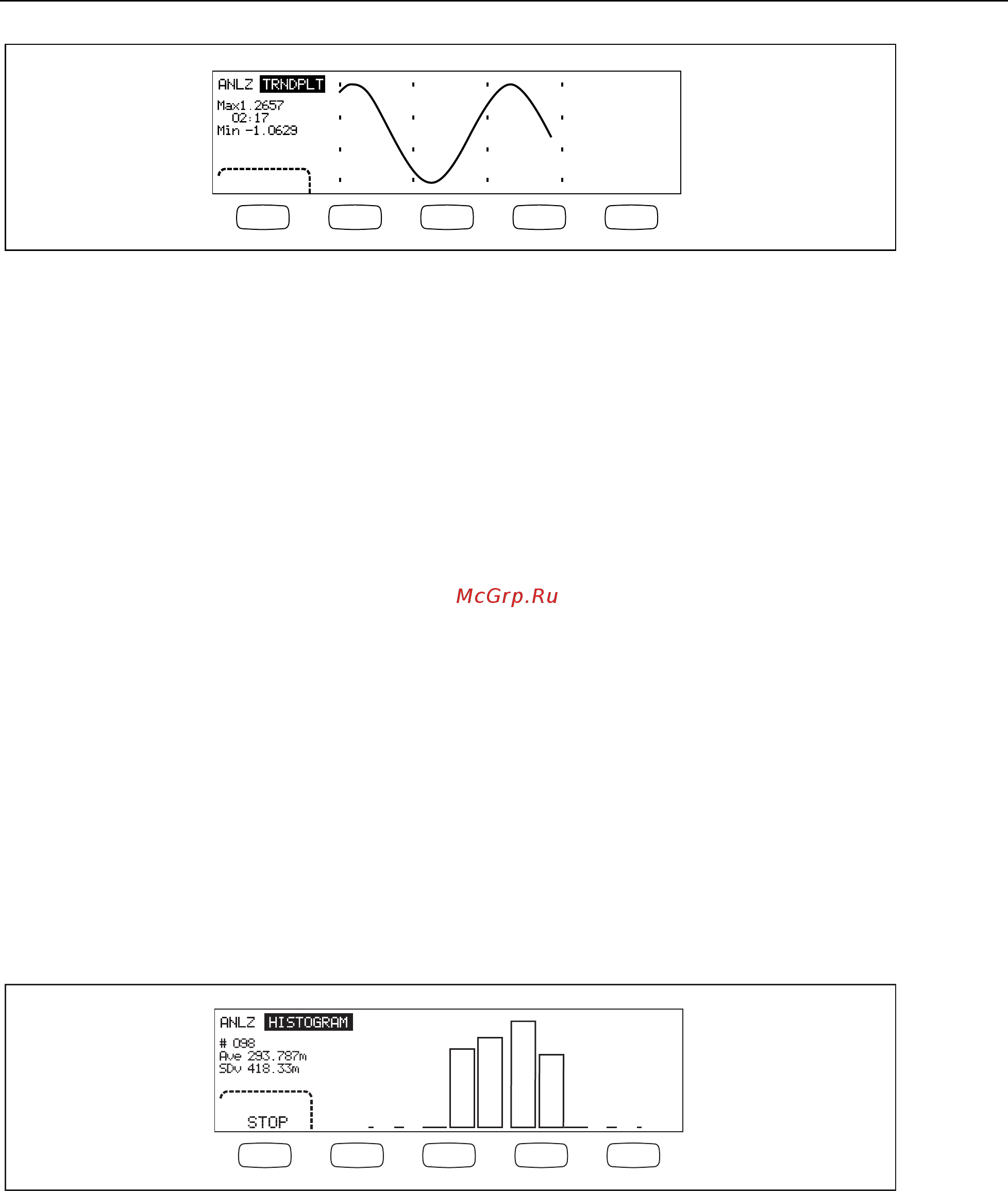

Рисунок 3-1. Дисплей функции тренд-графика
Чтобы остановить выполнение сессии тренд-графика, нажмите клавишу
B или виртуальную клавишу STOP.
Чтобы продолжить выполнение сессии тренд-графика, нажмите
виртуальную клавишу STOP, а затем виртуальную клавишу RESTART.
Использование функции гистограммы
Функция гистограммы обеспечивает графическое представление
стандартного отклонения ряда измерений. Правые две трети дисплея
измерительного прибора используется как столбиковая диаграмма.
Вертикальная ось представляет собой относительной мерой ряда показаний,
в то время как 10 вертикальных полос представляют собой стандартное
отклонение по горизонтальной оси. Две центральные полосы указывают
количество показаний, которые приходятся на одну из
сторон среднего
значения показаний в рамках первого стандартного
(среднеквадратического) отклонения. Две полосы с каждой стороны центра
двух полос представляют собой количество показаний, которые попадают в
рамки второго стандартного (среднеквадратического) отклонения.
Следующие две представляют третье стандартное (среднеквадратическое)
отклонение, и т.д., вплоть до пятого стандартного (среднеквадратического)
отклонения.
Функция гистограммы удобна для
просмотра стандартного распределения
UUT (испытываемого устройства). Глядя на дисплей столбиковой диаграммы
(см. рисунок 3-2), настройте плавное регулирование испытываемого
устройства (UUT) на центр между двумя полосами гистограммы.
F1 F2 F3 F4 F5
caw056.eps
Рисунок 3-2. Дисплей гистограммы
Кроме столбиковой диаграммы, в левой трети дисплея также отображается
количество сделанных измерений, усредненное значение и величина
стандартного (среднеквадратического) отклонения.
Чтобы начать работу сессии гистограммы:
