8845A/8846A
Руководство пользователя
3-8

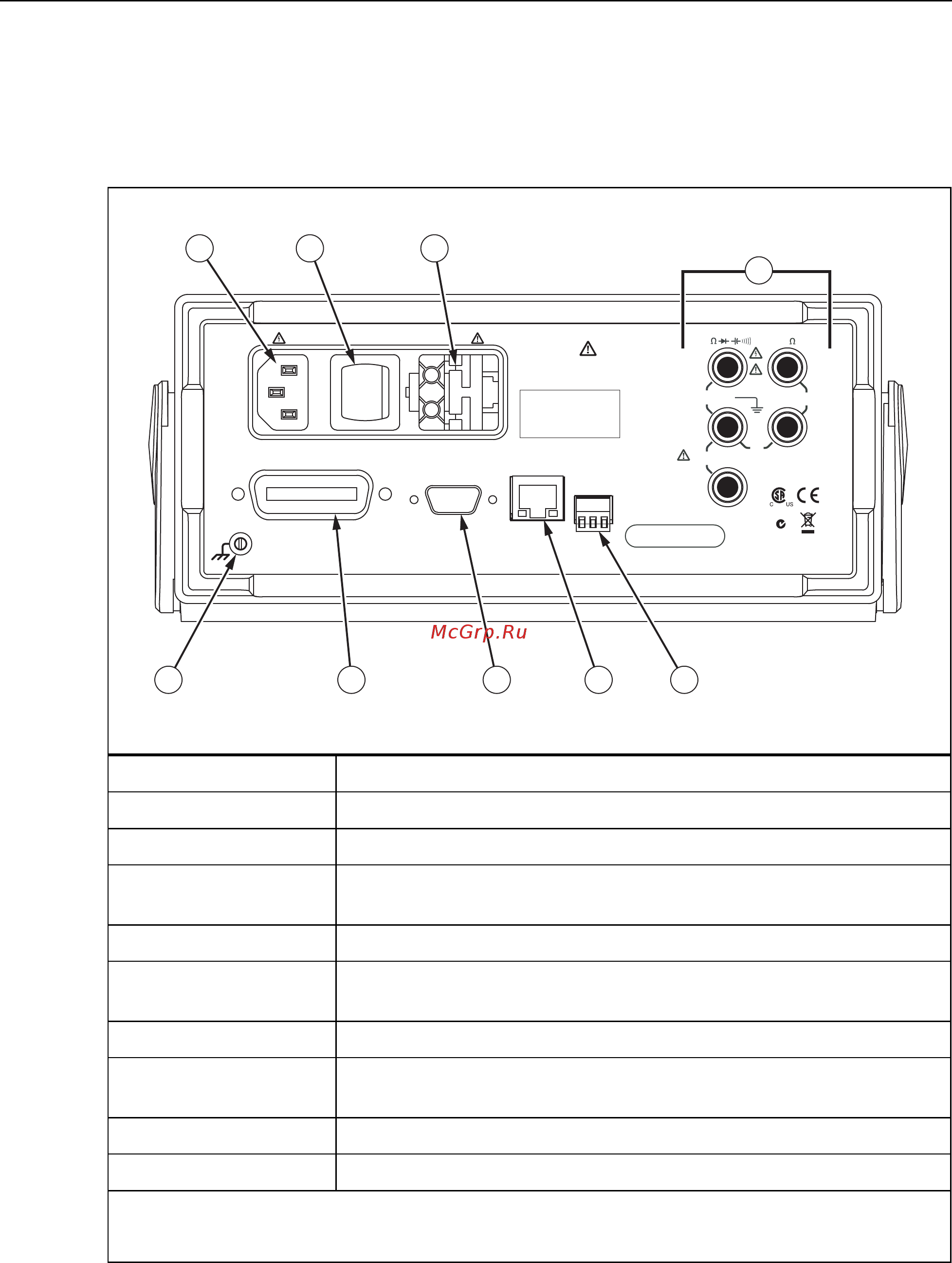

Соединители задней панели
Таблица 3-3 указывает соединители, расположенные на задней панели, и
дает описание их функций.
Таблица 3-3. Разъемы задней панели
TRIG I/O
IEEE488
RS-232
LAN
FLUKE CORPORATION
MADE IN USA
www.fluke.com
N10140
HI
LO
HI
LO
400 mA
CAUTION:
FOR FIRE PROTECTION REPLACE
ONLY WITH A 250V FUSE
AS STATED IN MANUAL.
NO INTERNAL USER SERVICEABLE PARTS
REFER SERVICE TO QUALIFIED SERVICE PERSONNEL
WARNING:
TO AVOID ELECTRIC SHOCK
GROUNDING CONNECTOR
IN POWER CORD
MUST BE CONNECTED
CAL STICKER
SERIAL TAG
1
/
4
A SLOW FUSE,100/120 VAC
1
/
8
A SLOW FUSE, 220/240 VAC
47 - 440 Hz
25 VA MAX
1000 V CAT I
600V CAT II
INPUT SENSE
4
W
FUSED
1V
300V
V
1 2 3
56789
4
caw05.eps
Позиция Описание
A Соединитель шнура питания.
B Выключатель электропитания
C
Патрон для плавких предохранителей и переключатель напряжения сети
питания.
D Входные разъемы задней панели
[1]
E
Ввод внешнего триггера и порт вывода выполнения (завершения)
измерений.
F Соединитель для подключения к Ethernet (LAN).
G
Соединитель RS-232. См. приложение “C” для получения информации о
сигналах, присутствующих на этом соединителе.
H Соединитель IEEE 488 (GPIB) (интерфейсной шины общего назначения).
I Клемма заземления
Примечания:
[1] Измерения силы тока 10 A не могут произведены через соединители задней панели.
