8845A/8846A
Руководство пользователя
2-8
F2
F1
Плавкие предохранители
Нижний передний
левый угол
dad020.eps

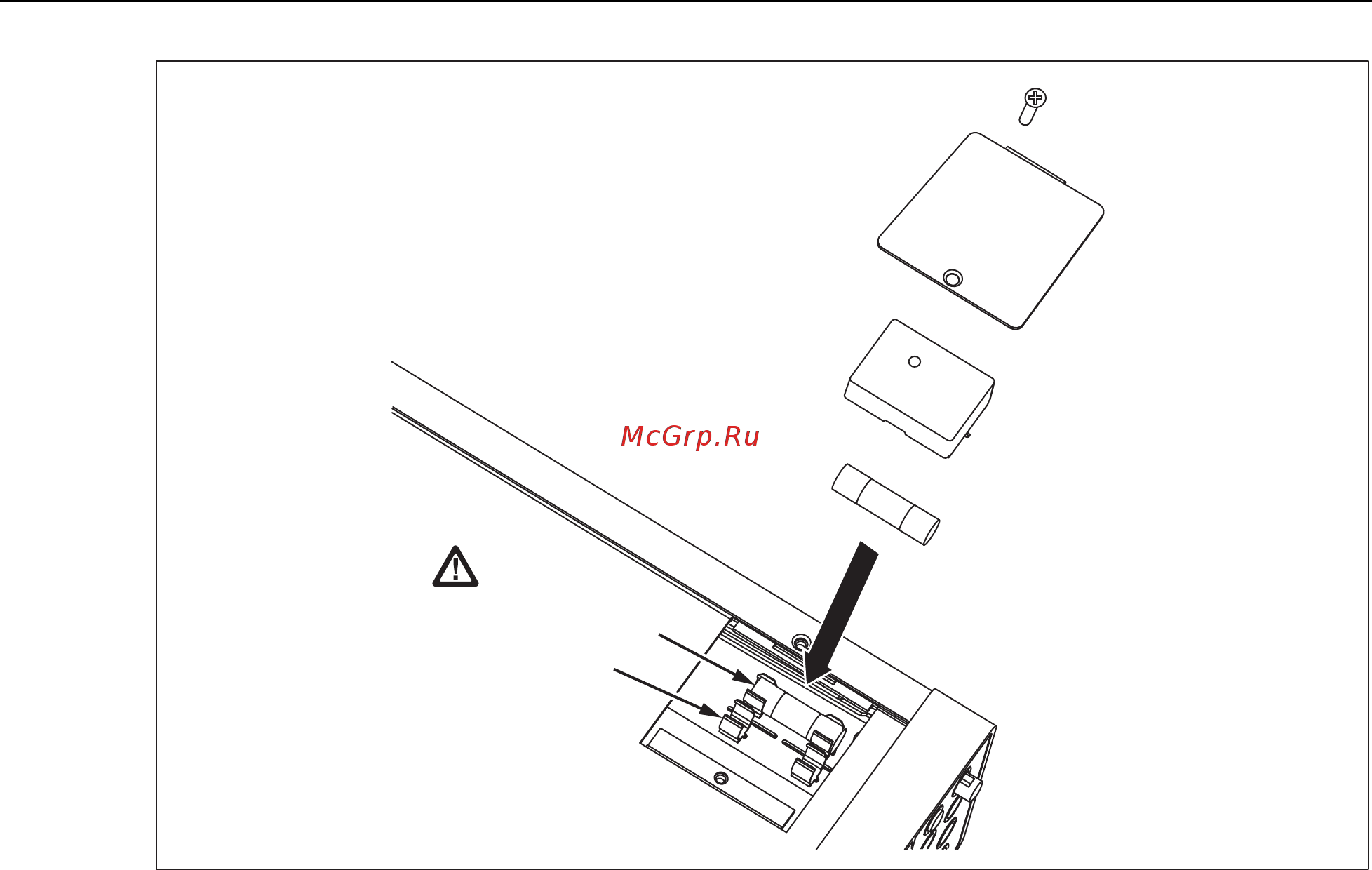

Рисунок 2-2. Замена предохранителей токовых вводов
Подсоединение к линии электропитания
XW Предупреждение
Во избежание поражения электрическим током
подсоединяйте оригинальный трехжильный провод
питания, входящий в комплект поставки, к правильно
заземленной розетке электропитания. Не пользуйтесь
двухжильным адаптером или удлинительным проводом;
это нарушит защитное соединение заземления. Если есть
необходимость в использовании именно двухжильного
шнура питания, то в этом случае следует подсоединить
защитный провод заземления между клеммой
заземления и грунтовым заземлением, перед
подсоединением шнура питания или работой с
измерительным прибором.
В первую очередь убедись в том, что переключатель выбора линейного
напряжения установлен в правильное положение, после чего убедитесь в
том, что установленный плавкий предохранитель соответствует выбранному
напряжению. Подсоедините измерительный прибор к соответствующим
образом заземленной розетке питания с
тремя плоскими контактами.
