8845A/8846A
Руководство пользователя
3-4
Органы управления и индикаторы
Описание передней панели
В таблице 3-1 показаны органы управления и соединители передней панели
измерительного прибора.

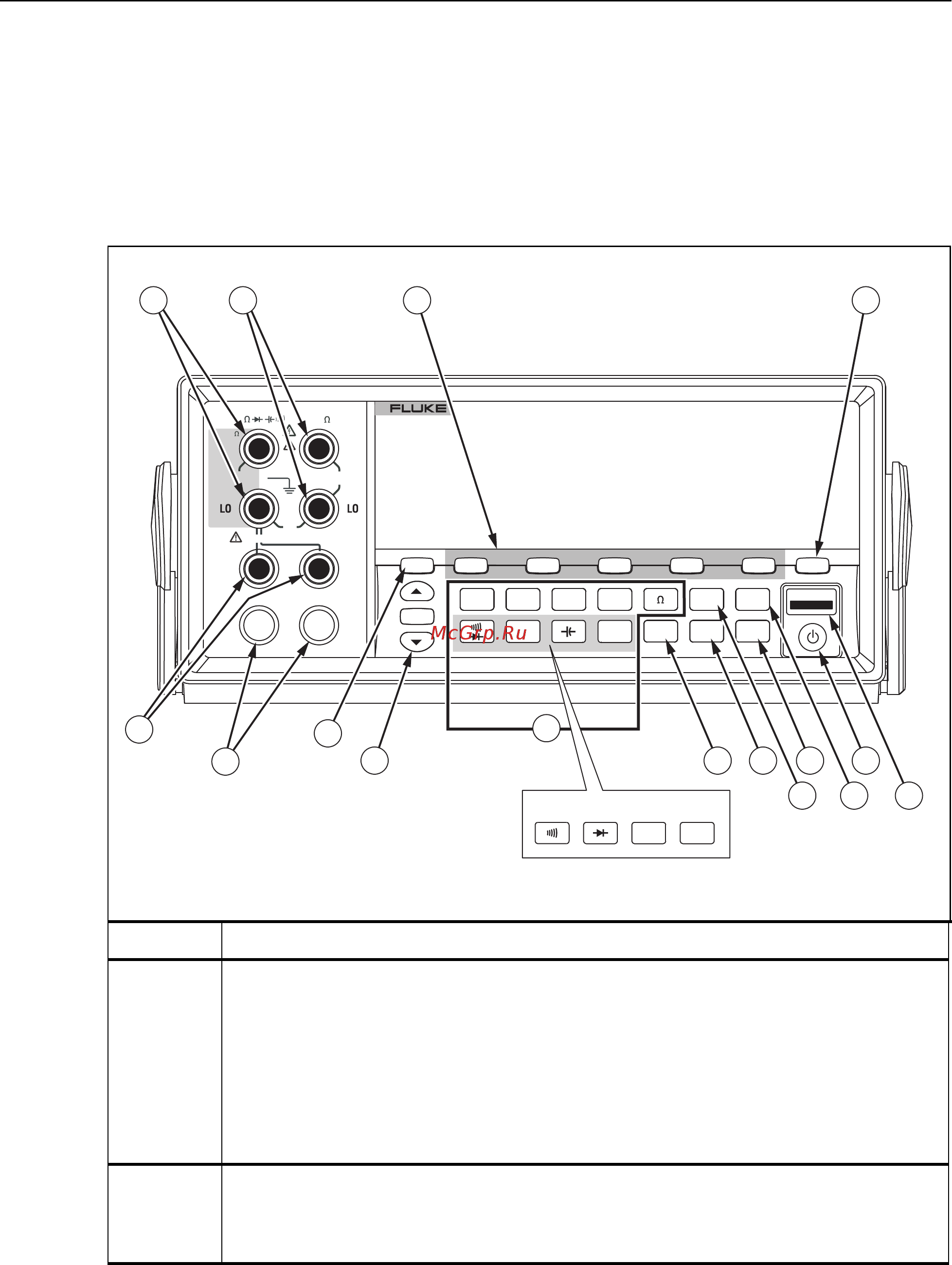

Таблица 3-1. Органы управления и соединители передней панели
8846A
6-1/2 DIGIT PRECISION MULTIMETER
DC V
ACV
DC I AC I
TRIG
FREQ
PERIOD
TEMP
ZERO
INSTR
SETUP
MEAS
SETUP
RANGE
F1 F2 F3 F4 F5
BACK
MEMORY
ANALYZE
INPUT SENSE
HI
FRONT
REAR
10 A
1V
4
W
HI
2W/4W
V
300V
FUSED
1000V CAT I
600V CAT II
400
mA
12
1
16
15
2 3 4
68101113
14
7 59
PERIOD
FREQ
Только для 8845A
dad04.eps
Позиция Описание
A
Входные соединители HI и LO. Входной соединитель для измерения напряжения, 2-
проводного сопротивления, частоты, периода, температуры и электрической емкости.
Входные соединители тока источника для измерений 4-проводного электрического
сопротивления. Для всех измерений используется входной соединитель “LO” в
качестве общего ввода. Ввод “LO” электрически изолирован, и он может свободно
“плавать” до напряжения 1000 В над грунтовым заземлением, независимо
от типа
измерения. 1000 В - это максимально допустимое напряжением между входными
соединителями "HI" и "LO", а также между каждым входом "HI" и "LO" и грунтовым
заземлением.
B
Сенсорные соединители “HI” и “LO”. Сенсорные соединители определяют напряжение
по неизвестному сопротивлению для измерений 4-проводного сопротивления или
обеспечивают контрольный ввод данных постоянных напряжений для измерений DCV
Ratio (Соотношения постоянных напряжений).
