Выполнение измерений
Измерение сопротивления
4
4-11
2
INPUT SENSE
HI
LO
FRONT
REAR
10 A
1V
400
mA
4
W
HI
LO
2W/4W
V
300V
FUSED
1000V CAT I
600V CAT II
caw023.eps

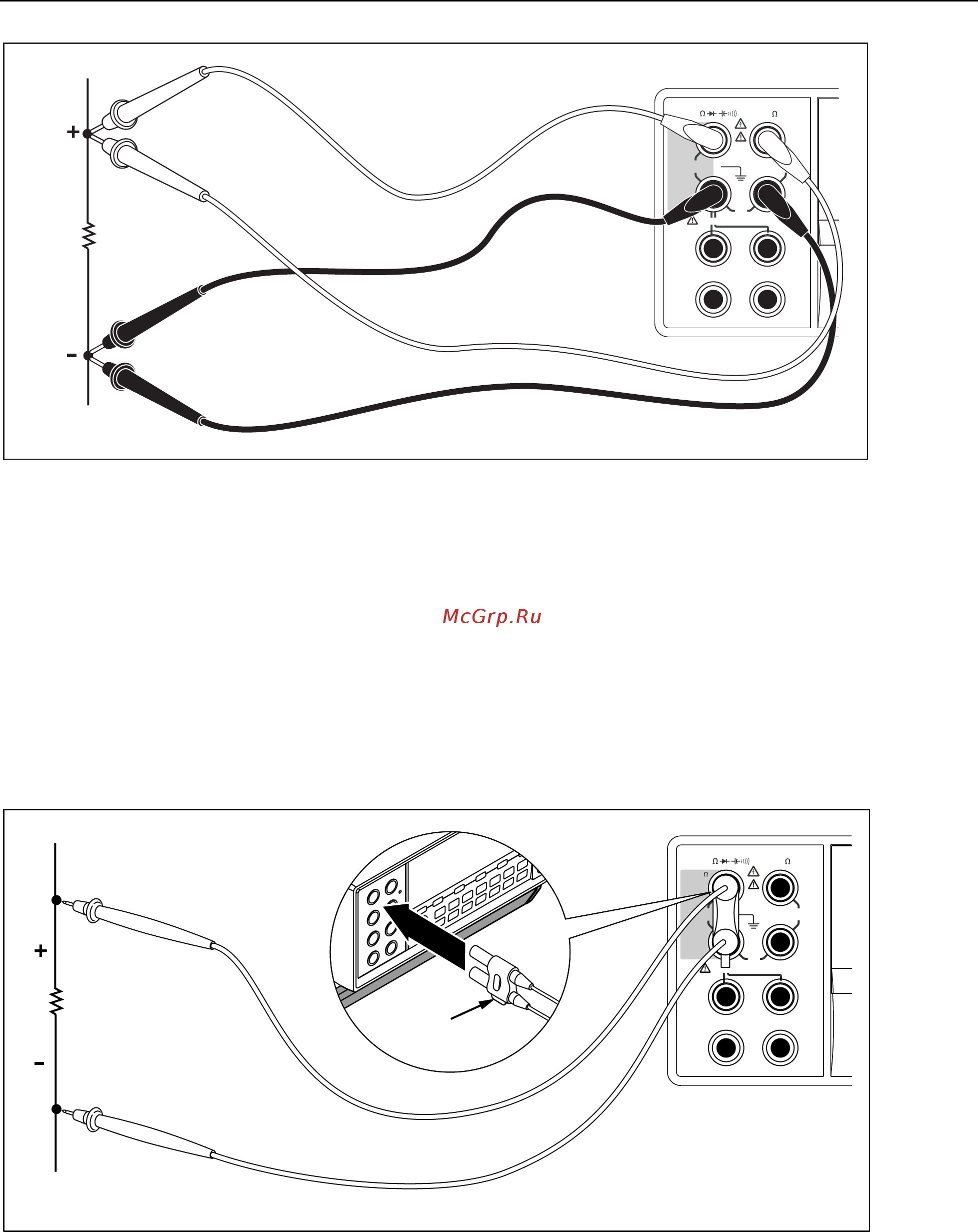

Рисунок 4-2. Входные соединения для 4-проводных измерений сопротивления
Проведение четырехпроводного измерения сопротивления с помощью
измерительных проводов
Fluke (Fluke’s 2X4):
1. Подсоедините измерительные провода к входным соединителям
измерительного прибора, как
2. это показано на рисунке 4-3.
3. Нажмите клавишу N.
4. Если она еще не подсвечена, нажмите виртуальную клавишу 2X4WIRE.
2
INPUT SENSE
HI
LO
FRONT
REAR
10 A
1V
4
W
HI
LO
2W/4W
V
300V
FUSED
1000V CAT I
600V CAT II
400
mA
Выступ
заземления
dad060.eps
Рисунок 4-3. Входные соединения для 4-проводного сопротивления с помощью
измерительных проволочных проводов 2x4
