17

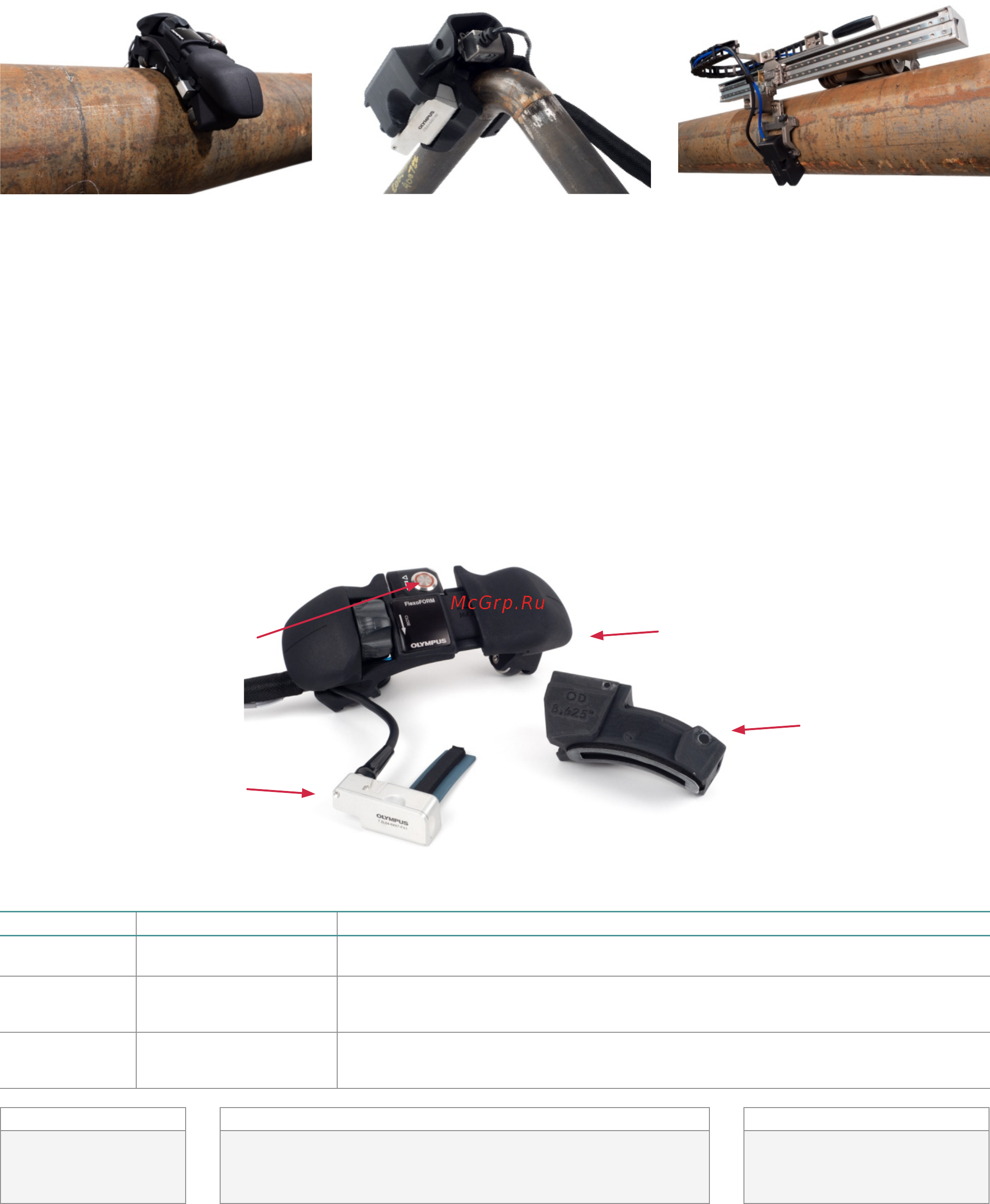

Призмы серии SFA1-SMALL
для труб малого диаметра
Эти призмы используются для
контроля труб диам. менее 114,3
мм. Пользователи могут вручную
сканировать экстрадосы колен
и труб с НД от 25,4 до 101,6 мм.
Призма может использоваться
™
с кодировщиком Mini-Wheel
для создания кодированного
однострочного скана.
SFA1-FLEXO
Продольное сканирование труб
Сканер FlexoFORM также применяется
для контроля труб в продольном
направлении. Данная конфигурация
используется, в частности, для
контроля труб малого диаметра, или
если зона интереса сконцентрирована
в определенном месте на поверхности
трубы. Сканер FlexoFORM может также
использоваться для контроля стенок в
электрических бойлерах.
Призмы серии SFA1-AUTO
для автоматизированного
растрового 2D-сканирования
®
Сканер HydroFORM в комбинации
™
со сканером MapROVER – надежное
и проверенное на практике решение
для 100%-го контроля труб на наличие
коррозии. Однако, в некоторых
приложениях, предпочтительнее будет
продольное сканирование нежели
сканирования по окружности. Призмы
серии SFA1-AUTO используются на
трубах с НД от 203,2 мм, включая
плоские поверхности.
Информация для заказа и глоссарий
Номер изделия Наименование Описание
Q7500062 FlexoFORM Комплект FlexoFORM с преобразователем и одной (1) водяной призмой SFA1 для труб с НД 219 мм.
Кабели длиной 5 м, совместимые с дефектоскопами OmniScan и FOCUS.
Q7500063 FlexoFORM-Kit Комплект FlexoFORM с преобразователем и шестью (6) водяными призмами SFA1 для разных НД
(101,6 мм, 152,4 мм, 203,2 мм, 254 мм, 304,8 мм, и 406,4 мм). Кабели длиной 5 м, совместимые с
дефектоскопами OmniScan и FOCUS.
Q3301202 7.5L64-64X7-FA1-P-5-OM Гибкий ФР-преобразователь (7,5 МГц, 64 элемента, шаг 1 мм, подъем 7 мм, тип корпуса FA1) для
сканера FlexoFORM и призм серии SFA1-SMALL и SFA1-AUTO), кабель длиной 5 м с разъемом
OmniScan.
Тип ПФР Призмы Диаметр трубы
SFA1
-
FLEXO
-
OD8.625
FLEXO Совместимы с FlexoFORM. Диапазон диаметров: от 101,6 мм НД до плоских поверхностей.
Измеренный наружный диаметр трубы (в дюймах)AUTO
Совместимы с MapROVER и SteerROVER. Диапазон диаметров: от 203,2 мм НД до плоских
поверхностей.
SMALL Ручной контроль с кодировщиком Mini-Wheel. Диапазон диаметров: от 25,4 до 101,6 мм НД.
Альтернативные конфигурации
Гибкий ФР-
преобразователь
Кнопка индексации
Водяная призма под
диаметр трубы
Регулируемая рама сканера
с магнитными колесами
