30
Кабели и адаптеры
Пластиковая оплетка для кабелей
Кабель в пластиковой оплетке используется для соединения
сканера с блоком сбора данных. Защитная пластиковая
оплетка может быть двух типов:
• Цельная
• Разделенная
Цельная пластиковая оплетка
Цельная пластиковая оплетка обеспечивает лучшую
защиту кабеля. Она устойчива к истиранию и атмосферным
воздействиям. Оплетка с обеих сторон оснащена
карабинами и поставляется в различных конфигурациях,
в зависимости от области применения и используемого
сканера. Конфигурация кабелей не может быть изменена.
Информация для заказа
Модель Описание
60BA5028 Разделенная пластиковая оплетка (0,3 м) с ВД 16 мм. Идеально подходит для 2 х ФР-
ПЭП, ирригационной трубки и кабеля кодировщика.
60BA0109 Разделенная пластиковая оплетка (0,3 м) с ВД 19,2 мм. Идеально подходит для 2 х
ФР-ПЭП, 2 х традиционных УЗ-ПЭП, ирригационной трубки и кабеля кодировщика.
™
Стандартные комплектующие сканера HydroFORM
60BA0131 Разделенная пластиковая оплетка (0,3 м) с ВД 24,2 мм. Идеально подходит для 2 х ФР-
ПЭП, 4 х традиционных УЗ-ПЭП, ирригационной трубки, кабеля кодировщика и кабеля
питания предусилителя.
OPTX0719 Разделенная пластиковая оплетка (5 м) с ВД 24,2 мм. Идеально подходит для 2 х ФР-
ПЭП, 4 х традиционных УЗ-ПЭП, ирригационной трубки, кабеля кодировщика и кабеля
™
питания предусилителя. Стандартные комплектующие сканера WeldROVER

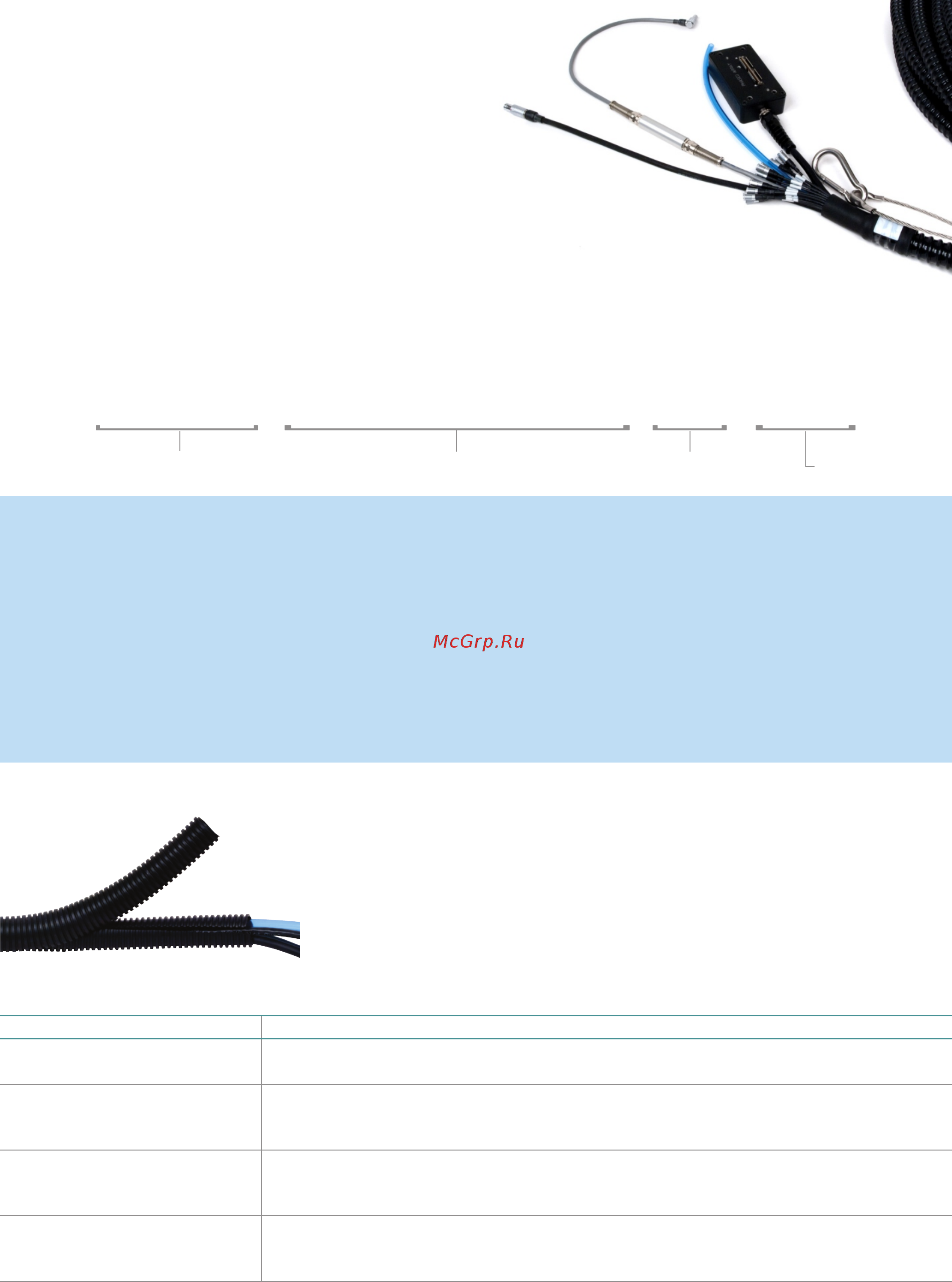

Разделенная пластиковая оплетка
Разделенная пластиковая оплетка состоит из двух разделенных оболочек,
обеспечивающих полную защиту кабеля. Разделенная пластиковая оплетка
менее прочна по сравнению с цельной оплеткой, но имеет свои преимущества.
Поскольку кабели внутри можно заменять в любое время, нет необходимости в
соединительных коробках, часто требующихся для ФР-ПЭП. Преобразователи
должны иметь соответствующую длину кабеля для подключения к блоку
сбора данных.
Информация для заказа кабелей в пластиковой оплетке
UMB-UTPA0202-10-RO
Тип кабеля
Кабели UT (УЗ) и PA (ФР) Длина кабеля Кабель питания
Тип кабеля
UMB1 = Пластиковая оплетка кабеля
для сканеров HSMT.
Кабели UT и PA
UT = Коаксиальные кабели RG174
для стандартных УЗ-ПЭП.
PA0000 = 128-элементный ФР-ПЭП
®
OmniScan .
PA0202 = 124-элементный ФР-ПЭП
OmniScan с 4 разъемами
®
LEMO
00 (63–64 и 127–128).
IBTx = 128-элементный Interbox с
двумя разъемами для ФР-ПЭП
OmniScan, TRPP 5810
™
и
x
(0, 4 или 8) дополнительными
каналами UT (УЗ).
IBx = 128-элементный Interbox с
двумя разъемами для ФР-ПЭП
OmniScan и x (0, 4 или 8) UT
каналами.
IBTx = 64-элементный Interbox с
двумя разъемами для ФР-ПЭП
OmniScan, TRPP 5810
™
и x
(0, 4 или 8) дополнительными
каналами UT (УЗ).
64IBx = 64-элементный Interbox с
двумя разъемами для ФР-ПЭП
OmniScan и x (0, 4 или 8)
каналами UT.
Длина кабеля (м)∗
5 = 5 м
10 = 10 м
Кабель питания
RO = Кабель питания для
удаленного генератора/
приемника или Interbox,
подключаемый к OmniScan
®
или адаптеру перемен. тока.
∗ Возможна другая длина, здесь показаны общие значения. В некоторых случаях, использование более длинных ФР-кабелей может привести к искажению сигнала по причине
затухания и/или перекрестных помех.
