19
Стандартная комплектация
- Моторизованный сканер с
вращающимися держателями ПЭП на
передней и задней панелях сканера.
- Две рамы по 200 мм и одна – 430 мм
- Пульт дистанционного управления с
кабелем (5 м)
- MCDC-01: контроллер управления
передвижением сканера по одной оси, с
питанием от сети пост. тока
- Блок питания.
- Кабели кодировщика для подключения
®
контроллера MCDC-01 к OmniScan .
- 6 подпружиненных рычагов,
вращающиеся держатели ПЭП
и кронштейны для различных
конфигураций.
- 4 вилки TOFD–И/E, 31,75 мм.
- 2 вилки для крепления ФР-
ПЭП, 40 55 мм.
- 2 вилки для крепления ФР-ПЭП PWZ1 и
A14, 40 х 65 мм.
- 2 вилки для крепления ФР-
ПЭП, 40 46 мм.
- Лазерный указатель и держатель.
- Два рычага
- Разделенная пластиковая
оплетка (5 м) для защиты кабеля и
подключения к сканеру.
- Ирригационные трубки и фитинги.
- Кейс для транспортировки сканера и
комплектующих
Примечание: Все кабели для сканера имеют длину 5 м.
Преобразователи и призмы приобретаются отдельно.
Можно заказать WeldROVER с кабелями длиной 10 м.
Дополнительные опции
Устройства подвода и распределения
контактной жидкости
(см. раздел «Комплектующие» на стр. 33)
Удаленный генератор/предусилитель
(см. раздел «Комплектующие» на стр. 28)
Дополнительный подпружиненный
держатель ПЭП
Арт.: WELDROVER-A-SLA [U8775125]
Дополнительный лазерный указатель
Арт.: WELDROVER-A-LASER [U8775124]
Кейс для транспортировки
Прочный кейс для транспортировки
модульного прибора и комплектующих.
Модули можно использовать для
преобразования корпуса сканера в
рабочий терминал.
Арт.: WELDROVER-A-ICASE [U8775123]
Вилки
(см. раздел «Комплектующие» на стр. 34)
Комплект запасных частей
Базовый комплект запасных частей для
сканера WeldROVER.
Арт.: WeldROVER-A-SPKit [U8775122]
Арт.: WeldROVER-A-SPKit-10M [U8775149]
Технические характеристики
Скорость сканера: от 5 до 50 мм в секунду
Разрешающая способность
кодировщика: 2100 шагов/мм (стандарт.)
Потребляемая мощность: 90 Вт
Максимальный входной ток: 4 А
Напряжение: 24 В пост. тока
Входное напряжение блока
питания:100–240 В перем. тока;
автоматическое переключение
Наименование
Длина
(мм)
Ширина
(мм)
Высота
(мм)
Вес
(кг)
Сканер с длинной рамой и 6 ПЭП 430 380 175 12,0
Сканер с короткими рамами и 4 ПЭП 380 200 175 11,0
Контроллер управления перемещением
сканера MCDC-01
175 110 60 1,5
Блок питания 200 85 50 1,0
Удаленный контроль 230 50 90
Место крепления внешнего генератора/предусилителя
0,8
для улучшенного контроля методами TOFD и И-Э.

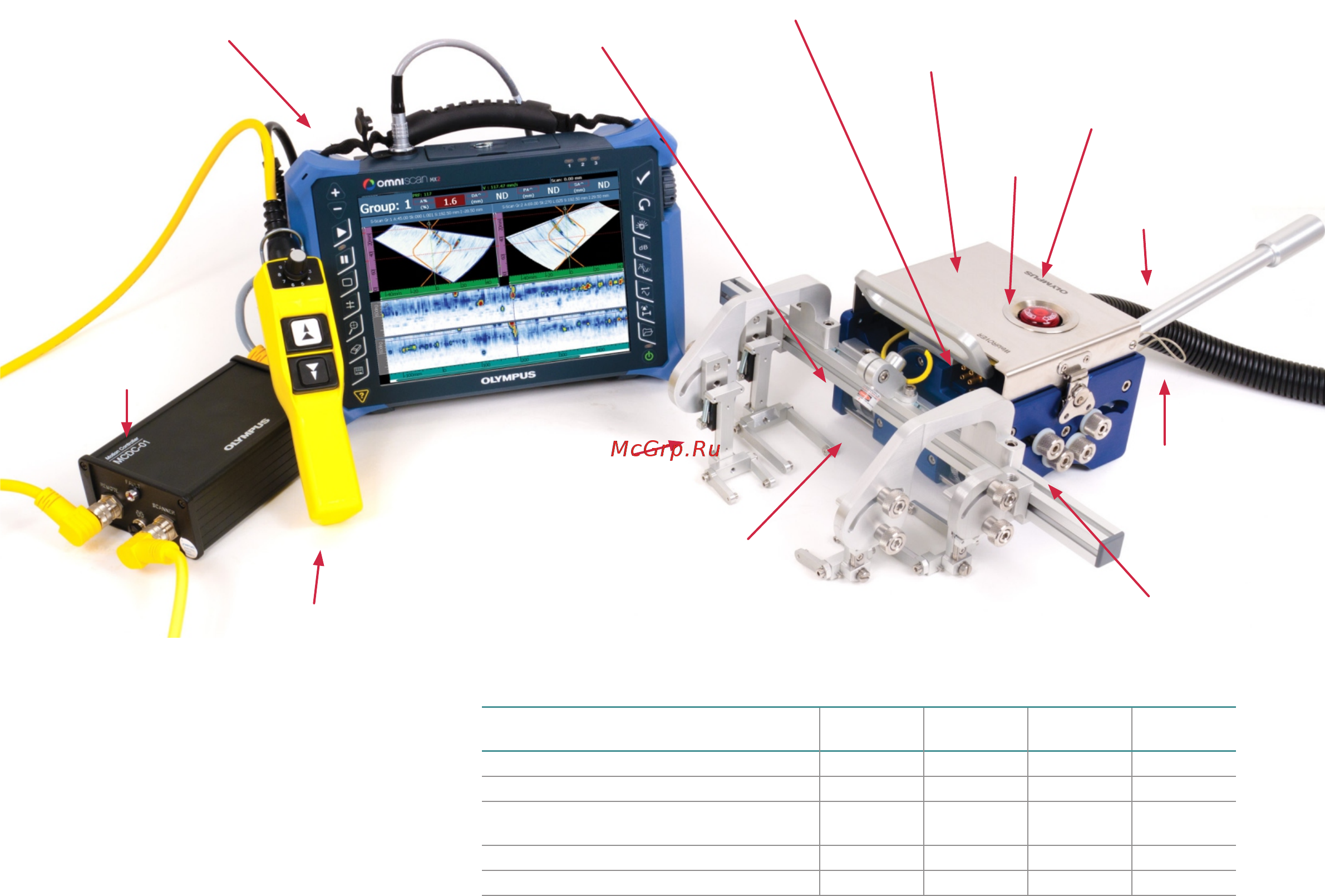

Независимые подпружиненные
держатели ПЭП
Легкая компактная алюминиевая рама
Вращающиеся держатели ПЭП для
контроля труб разного диаметра
Встроенный водяной коллектор
для подачи контактной жидкости
Кнопка аварийного
выключения
Лазерный указатель для
отслеживания сварного шва
Рычаг для ручной
настройки
направления сканера
Разделенная
пластиковая оплетка
для защиты кабеля
и подключения к
сканеру
4 магнитных колеса в пластиковой оболочке для
удержания сканера на поверхности изделия из
ферромагнитного материала
Сбор данных может полностью
осуществляться с дефектоскопа OmniScan
MX2 (не включен в комплект WeldROVER)
Пульт управления с 2 кнопками и поворотным
регулятором
MCDC-01: контроллер
позиционного управления
перемещением сканера
по одной оси
Отверстие для крепления
ремня
