Olympus предоставляет весь спектр современных технологий контроля включая дистанционный визуальный контроль микроскопию ультразвуковой контроль вихретоковый контроль вихретоковый матричный контроль и рентгеновскую флуоресценцию 2

Phased array probes and wedges 2

Корпорация olympus известна своими инновационными разработками в области прецизионных технологий оптических систем и электронного оборудования лидер по предоставлению высокоэффективных решений в промышленном секторе и в области медико биологических исследований olympus scienti c solutions дочерняя компания международной корпорации 2

Наше стремление создавать только качественное оборудование напрямую связано с ответственностью перед клиентами в обеспечении безопасности качества и надежности в соответствии с высокими требованиями промышленных стандартов 2

О компании 2

Сканеры поставляются как правило без преобразователей и призм подробнее о фазированных пэп и призмах см в каталоге фазированные преобразователи и призмы информацию о уз пэп и призмах см в каталоге ультразвуковые преобразователи 2

Страница 2 2

Комплектующие 3

Сканеры 3

Содержание 3

Страница 3 3

Omniscan и focus текущих версий для использования сканера с другими приборами требуется адаптер 4

Возможность точного позиционирования преобразователей по отношению к инспектируемой поверхности существенно влияет на качество контроля в зависимости от ситуации могут возникнуть различные трудности препятствующие правильной установке преобразователя компания olympus предлагает большой выбор промышленных сканеров и комплектующих для обеспечения оптимального сбора данных сканеры olympus предназначены для контроля сварных соединений выявления коррозии и широко используются в аэрокосмической промышленности поддерживаемые технологии включают фазированные решетки традиционный ультразвук tofd дифракционно временной метод контроля вихревые токи и вихретоковые матрицы сканеры выполнены в различных конфигурациях однокоординатные или двухкоординатные с кодированием ручные или моторизованные 4

Кабельный адаптер для сканера кодировщика 4

Как правило сканеры приобретенные после июля 2013 г оснащены разъемом lemo совместимым с приборами 4

Области применения сканеров 4

Сканеры и адаптеры 4

Совместимость разъема сканера кодировщика 4

Страница 4 4

Технические характеристики сканеров 4

Versamous 5

Versamouse предназначен для линейного сканирования с применением кодировщика и фр преобразователя фр пэп встроенная кнопка индексации позволяет выполнять двумерное 2 d картирование при контроле композитных панелей из углепластика cfrp и коррозионный мониторинг вслед за линейным сканированием с использованием кодировщика versamouse производит индексирование положения в перпендикулярном направлении затем выполняется следующее однострочное сканирование рядом с предыдущим сканом этот процесс повторяется до получения двумерного картографического изображения интересуемой зоны 5

Дополнительные опции 5

Колеса кодировщика спроектированы для работы на влажных поверхностях сканер отличается прочностью конструкции и является надежным и доступным по цене решением для контроля фазированными решетками с использованием одного преобразователя для большей устойчивости на ферромагнитных поверхностях доступно дополнительное магнитное колесо 5

Магнитные колеса 5

Обеспечивают максимальное сцепление и устойчивость на поверхности ферромагнитных материалов 5

Регулируемая вилка сканера легко монтируется на призму типа ihc с помощью стандартных крепежных отверстий пружинный механизм обеспечивает плавность работы и минимальный зазор вилку можно закрепить на сканере с помощью быстросоединяемого вывода удерживая преобразователь параллельно или под углом 90 к оси сканирования 5

Ручной линейный сканер с кнопкой индексации 5

Ручные однокоординатные сканеры 5

Стандартная комплектация 5

Страница 5 5

Технические характеристики 5

Характеристики 5

Hst x04 контроль сварных соединений методом tofd 6

Mini whee 6

Дополнительные опции 6

Информация для заказа 6

Кодировщик mini wheel герметичен и совместим со сканером hst x04 установите стандартные призмы olympus используя прилагаемые кронштейны миниатюрный кодировщик полностью выполнен из нержавеющей стали и оснащен герметичными подшипниками обеспечивающими долговременную бесперебойную работу пользовательская электронная схема специально разработана для подавления шумов в ультразвуковых сигналах 6

Кодировщик mini wheel определяет положение и размер дефектов по оси сканирования синхронизирует сбор данных по мере продвижения преобразователя типичные сферы применения лабораторный анализ тренинги и выборка данных ручного контроля 6

Крепежный кронштейн 6

Магнитное колесо 6

Миниатюрный роликовый кодировщик 6

Стандартная комплектация 6

Страница 6 6

Характеристики 6

Держателей для tofd пэп 7

Дополнительная ручка 7

Дополнительные опции 7

Дополнительный комплект 7

Запасной кодировщик 7

Информация для заказа 7

Контроля сканер легко управляется одной рукой и может крепиться к ферромагнитным поверхностям даже в перевернутом положении 7

Магнитные колеса 7

Новый сканер hst lite является эффективным и экономически выгодным 7

Решением для выполнения одноканального контроля методом tofd когда качество сигналов особенно важно магнитные колеса и подпружиненные крепления для пэп обеспечивают устойчивость преобразователя на поверхности что является необходимым условием для высококачественного 7

Система подвода и распределения контактной жидкости 7

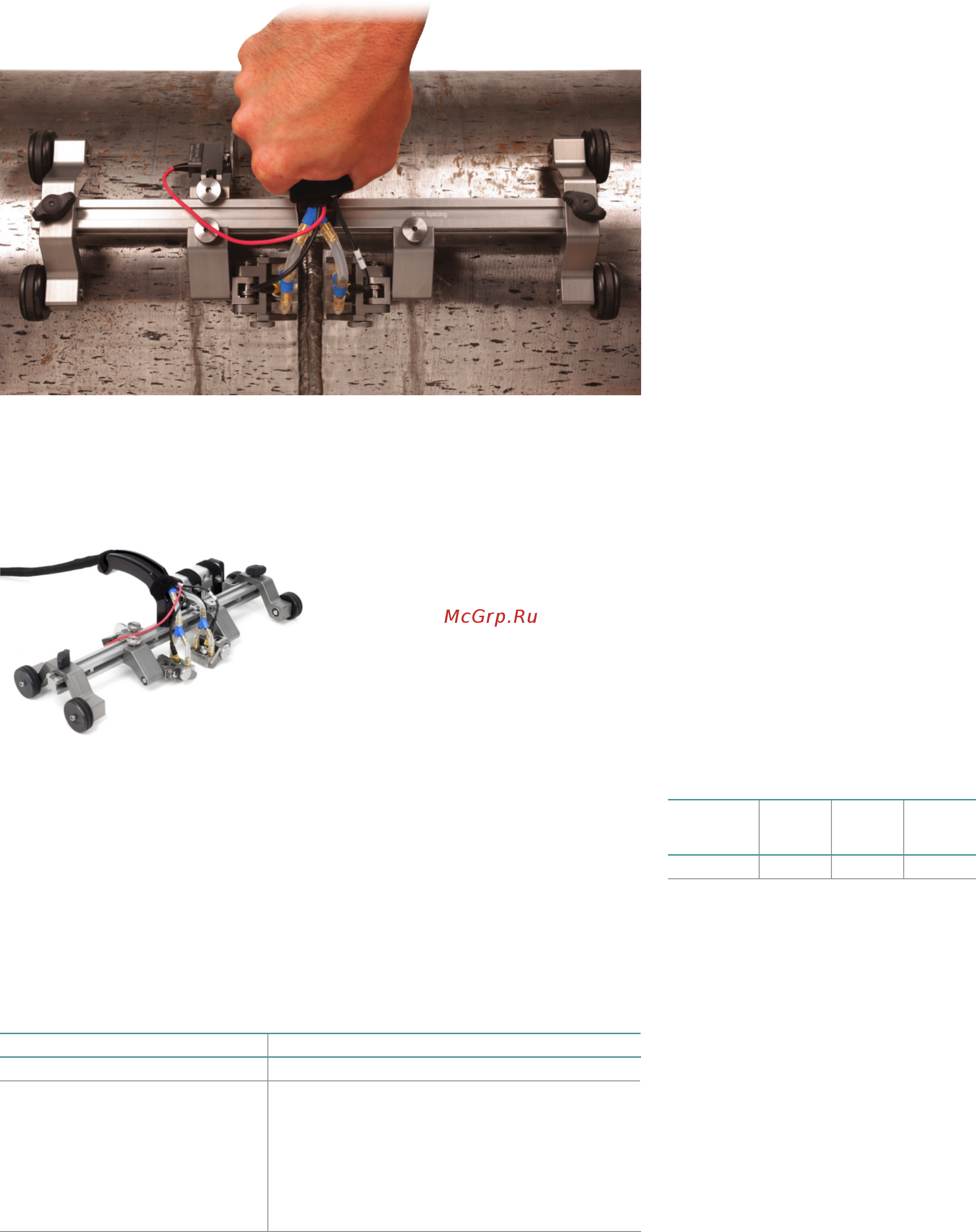

Сканер hst lite для контроля сварных соединений методом tofd 7

Сканер может быть расположен на плоских поверхностях или по окружности трубы с нд от 114 3 мм настройка различных компонентов сканера может осуществляться без инструментов 7

Стандартная комплектация 7

Страница 7 7

Технические характеристики 7

Удаленный предусилитель 5682 7

Характеристики 7

Данное решение olympus использует низкопрофильные фр пэп с оптимизированной вертикальной фокусировкой для улучшения обнаружения мелких дефектов в тонкостенных трубах специально сконструированные низкопрофильные призмы подходят для любого диаметра труб в указанном диапазоне 8

Для контроля сварных швов труб малого диаметра 8

Компактный дизайн сканера позволяет выполнять контроль труб в ограниченных пространствах при минимальном запасе высоты смежные конструкции трубы и опоры могут располагаться на расстоянии 12 мм этот подпружиненный сканер специально сконструирован для работы на трубах из углеродистой или нержавеющей стали различных диаметров с использованием многозвенной конструкции данная конструкция позволяет выполнять комплексный контроль при установке сканера с одной стороны труб отличительной особенностью сканера cobra является легкое и плавное перемещение кодировщика обеспечивающее сбор достоверных данных на сканере может быть установлено два фр пэп для полного сканирования сварного шва за один проход при контроле сварных стыковых соединений трубопровода конфигурация сканера может быть изменена для одностороннего контроля с использованием одного преобразователя 8

Ручной сканер cobra в комбинации с фр дефектоскопом omniscan используется для контроля кольцевых сварных швов на трубах малого диаметра на сканере cobra может быть установлено два фр преобразователя для контроля труб с нд от 21 до 114 мм 8

Сканер cobr 8

Сканер cobra обеспечивает стабильное и сильное давление а следовательно хороший уз сигнал и точность кодирования по всей окружности трубы 8

Страница 8 8

Характеристики 8

Aod стандартных призм и наружный диаметр нд труб 9

Информация для заказа 9

Преобразователи 9

Призмы 9

Специально спроектированные низкопрофильные призмы sa15 сконфигурированы под разные нд трубы aod как представлено в таблице ниже призмы оптимизированы для размещения преобразователя a15 как можно ближе к сварному шву и как можно ниже для достижения максимальной высоты зазора это достигается без нарушения акустического контакта данные призмы оснащены ирригационными портами и отверстиями для установки сканера и могут быть cконфигурированы для генерации поперечных 60 n60s или продольных n60l волн в стали доступны также призмы для контроля методом tofd используйте преобразователи st1 диам элемента 3 мм с углом преломления в стали 60l 70l и 80l 9

Страница 9 9

Hsmt compact представляет собой ручной однокоординатный сканер с 10

Вилки 10

Для контроля сварных соединений 10

Дополнительные опции 10

Дополнительный комплект держателей 10

Запасной кодировщик 10

Кодированием предназначенный для контроля качества сварных соединений компактный легкий многофункциональный сканер предназначен для контроля пластин и кольцевых сварных швов на трубах от 114 3 мм нд сканер предполагает использование до четырех преобразователей ширина сканера регулируется раму можно вытянуть за пределы колес для обеспечения соответствующей конфигурации при контроле сварных швов труб в труднодоступных местах 10

Комплект запасных частей 10

Разделенная пластиковая оплетка 10

Система подвода и распределения контактной жидкости 10

Сканер hsmt compac 10

Стандартная комплектация 10

Страница 10 10

Технические характеристики 10

Удаленный генератор предусилитель 10

Характеристики 10

Вилки 11

Вращающиеся держатели пэп могут быть установлены с наружной стороны сканера 11

Держатели пэп 11

Для контроля сварных соединений 11

Дополнительные опции 11

Запасной кодировщик 11

Запасные части 11

Кабель в пластиковой оплетке 11

Лазерный указатель 11

Отличительной чертой сканера является его способность сгибаться в центре данная функция позволяет использовать сканер на трубах малого диаметра а также приводит в действие рычаг с пружинным приводом в радиальном направлении труб для большей устойчивости призмы и оптимального сбора данных дополнительные 11

Применением кодировщика кольцевых сварных швов труб наружным диаметром 114 3 мм и более комплект сканера включает четыре держателя пэп но возможно установление восьми преобразователей при наличии дополнительных держателей можно использовать фазированные или традиционные ультразвуковые пэп для достижения максимально точных результатов контроля 11

Система подвода и распределения контактной жидкости 11

Сканер hsmt fle 11

Сканер hsmt flex имеет подвижную боковую раму это позволяет устанавливать преобразователи снаружи сканера для обеспечения соответствующей конфигурации при контроле сварных швов труб в труднодоступных местах 11

Сканер hsmt flex предназначен для однокоординатного сканирования с 11

Стандартная комплектация 11

Страница 11 11

Технические характеристики 11

Удаленный генератор предусилитель 11

Характеристики 11

Rollerfor 12

Просто прокатите преобразователь по поверхности объекта и результат готов 12

Роликовый фазированный преобразователь 12

Стандартная комплектация 12

Страница 12 12

Технические характеристики 12

Характеристики 12

Быстрая настройка угла преобразователя для контроля криволинейных деталей 13

Информация для заказа 13

Кнопка запуска сбора данных 13

Кнопка индексации 13

Колесо регулировки высоты для контроля узких или криволинейных деталей 13

Лазерный указатель 13

Надежная водораспределяющая система 13

Прозрачный материал 13

Страница 13 13

Удобный подвод кабелей 13

Шины 13

Rexofor 14

Для коррозионного мониторинга 14

Ручной сканер для коррозионного мониторинга hydroform 14

Ручной сканер для коррозионного мониторинга rexoform 14

Сканер hydrofor 14

Сканеры hydroform и rexoform идеальное решение для обнаружения 14

Сравнительные характеристики 14

Стандартная комплектация 14

Страница 14 14

Уникальный механизм быстрой настройки которым снабжены оба сканера позволяет расположить призму пэп на любом радиусе кривизны с нд более 101 мм 14

Утонений стенок труб в результате коррозии абразивного износа и эрозии данное решение позволяет выявлять повреждения внутри стенки н р водородное вспучивание или расслоения при производстве и быстро отличать данные отклонения от утонения стенок 14

Характеристики 14

Hydroform 15

Rexoform 15

Быстрый и простой коррозионный мониторинг на гладких поверхностях и труднодоступных участках 15

В сканере hydroform используется оригинальная концепция водяного столба устраняющая необходимость в призме и использующая преимущества иммерсионного контроля с фазированными решетками быстрая синхронизация строба с передней стенкой обеспечивает точный коррозионный мониторинг задней стенки и измерение остаточной толщины стенки данная концепция предполагает использование слабого потока воды и уплотнительных прокладок обеспечивает оптимальное прилегание к поверхности и прекрасный акустический контакт даже на неровных поверхностей 15

Высокоточное выявление коррозии на неровных и шероховатых поверхностях 15

Задержки rexolite благодаря уникальному дизайну сканер rexoform может использоваться на трубах разного диаметра без необходимости многочисленных изогнутых призм rexoform также совместим со стандартными преобразователями а12 и а14 15

Информация для заказа 15

Сканер hydrofor 15

Сканер rexofor 15

Сканер rexoform универсальная призма для контроля наклонным фазированным пэп под углом 0 с линией 15

Страница 15 15

Призмы специально разработаны для контроля труб малого диаметра и автоматизированного сканирования 16

Сканер flexoform для контроля гибов колен трубопроводов 16

Сканер flexoform идеальное решение для контроля гибов колен трубопроводов 100 й охват сканирования и интуитивная c скан развертка благодаря использованию гибкого фр преобразователя olympus сканер flexoform обеспечивает коррозионный мониторинг гибов колен труб с нд от 114 3 мм сканер flexoform использует концепцию водяного столба а уплотнительная прокладка повторяет форму внутренней вогнутой интрадос и внешней выпуклой экстрадос поверхностей трубы обеспечивая оптимальный акустический контакт и четкий сигнал гибкий фр преобразователь принимает форму призмы располагаясь концентрично поверхности гиба колена трубы это позволяет использовать законы фокусировки под углом 0 градусов как при контроле плоских поверхностей водяная призма это единственный компонент который меняется в зависимости от диаметра инспектируемой трубы замена призмы выполняется за несколько секунд сканер и гибкие преобразователи покрывают весь диапазон диаметров что делает flexoform универсальным и экономически выгодным г 16

Страница 16 16

Характеристики 16

Od8 25 17

Альтернативные конфигурации 17

Информация для заказа и глоссарий 17

Страница 17 17

Weldrover очень прост в использовании он управляется с пульта посредством всего двух кнопок на различной скорости сканер напрямую подключается к 18

Weldrover позволяет получить 18

Базовый курс omniscan базовый курс omniscan 18

Более точные результаты по сравнению с ручными сканерами более того weldrover весьма экономичен по сравнению с высокопроизводительными системами контроля обычно использующимися при строительстве морских трубопроводов 18

Для контроля сварных соединений 18

Контроль кольцевых сварных швов 18

Контроль продольных сварных швов 18

Конфигурации 18

Моторизованный однокоординатный сканер 18

Приборам omniscan или focus и не требует специальной конфигурации или установки дополнительного программного обеспечения лазерный указатель помогает отслеживать продвижение сканера по сварному шву а специальный рычаг позволяет вручную корректировать его направление больше нет необходимости использовать сложные системы слежения моторизованные системы управления движением сканера и дополнительные направляющие данный сканер является идеальным решением для предприятий осуществляющих автоматизированный ультразвуковой контроль фазированными решетками аузк и требует менее часа на обучение операторов прошедших 18

Сканер weldrove 18

Сканер weldrover отличается повышеной прочностью оснащен кодировщиком и используется для полностью механизированного контроля по одной оси сбор данных осуществляется автоматически данный сканер предназначен для контроля фазированными решетками кольцевых и продольных сварных швов труб и емкостей из ферромагнитных материалов требуется минимальное время настройки и обучения для работы со сканером сканер использует до 6 преобразователей фр tofd или уз 18

Страница 18 18

Типичная конфигурация отвечающая требованиям asme два фр пэп и одна две пары преобразователей tofd 18

Характеристики 18

Дополнительные опции 19

Прочный кейс для транспортировки модульного прибора и комплектующих модули можно использовать для преобразования корпуса сканера в рабочий терминал 19

Стандартная комплектация 19

Страница 19 19

Технические характеристики 19

Для коррозионного мониторинга 20

Информация для заказа 20

Моторизованный двухкоординатный сканер 20

С дефектоскопом omniscan sx ut для ультразвукового контроля сканер maprover простое и экономически выгодное решение по сравнению со сложными системами контроля 20

Сканер maprove 20

Сканер maprover оснащен двумя моторизованными осями что существенно повышает производительность контроля контроль выполняется с пульта дистанционного управления что устраняет необходимость программирования контроллера или использования портативного компьютера в комбинации со 20

Сканером hydroform предназначенным для коррозионного мониторинга maprover является оптимальным решением для создания c сканов остаточной толщины стенок и внутренних повреждений при использовании 20

Стандартная комплектация 20

Страница 20 20

Характеристики 20

Hydroform или разд совм уз преобразователем d790 при использовании опционального фиксатора пэп и кабелей 21

Выявление коррозии 21

Контроль сварных соединений 21

Конфигурации 21

Макс скорость растрового рычага 900 мм с 21

Макс скорость сканера 142 мм с 21

Моторизованный растровый рычаг для охвата сканирования 21

Опциональный держатель пэп может быть установлен на 21

Разрешение растрового рычага 240 2 шагов мм 21

Разрешение сканера 1354 шагов мм 21

Сканер maprover обычно используется для коррозионного мониторинга для большей гибкости maprover можно использовать с опциональным держателем пэп при контроле сварных соединений 21

Сканер для линейного сканирования 21

Стандартный держатель пэп совместимый со сканером 21

Страница 21 21

Технические характеристики 21

Шириной 600 мм 21

Вращающийся держатель пэп 22

Для контроля сварных соединений и коррозионного мониторинга 22

Кодировщика omniscan или focus px 22

Конфигурации 22

Моторизованный растровый рычаг 22

Портативный моторизованный сканер steerrover разработан на базе уже 22

Проверенного на практике сканера maprover и является дистанционно управляемым возможность дистанционного управления сканером упрощает сканирование обширных поверхностей ферромагнитных материалов таких как например резервуары и сосуды высокого давления где большая часть площади является недосягаемой для оператора сканер может быть оснащен моторизованным растровым рычагом для коррозионного мониторинга или держателем пэп для контроля сварных соединений кольцевых и продольных сканер управляется с помощью пульта дистанционного управления с сенсорным экраном поэтому больше нет необходимости приносить ноутбук на рабочее место единственное подключение между контроллером мощности и входом 22

Сканер steerrove 22

Сканер steerrover доступен в различных конфигурациях в зависимости от приложения контроль сварных швов или коррозионный мониторинг и с разными опциями растровый рычаг кабели различной длины 22

Стандартная комплектация 22

Страница 22 22

Характеристики 22

Информация для заказа 23

Страница 23 23

Технические характеристики 23

Для контроля труб 24

Области применения 24

Ручной двухкоординатный сканер 24

Сканер chainscanne 24

Стандартная комплектация 24

Страница 24 24

Технические характеристики модуля 24

Универсальный двухкоординатный ручной сканер chainscanner предназначен для контроля труб с нд от 45 до 965 мм сканер удерживаемый звеньями цепи вместо магнитных колес может использоваться как на ферромагнитных так и на немагнитных поверхностях звенья обеспечивают прямолинейное перемещение сканера устраняя проблемы управления подобная система удобна в случае отсутствия полного доступа ко всей окружности трубы так как перемещение сканера производится за счет цепи 24

Характеристики 24

Два комплекта преобразователей 25

Дополнительные комплекты 25

Дополнительные опции 25

Звенья цепи 25

Информация для заказа 25

Комплект с укороченной рамой 25

Мышь 25

Система подвода и распределения контактной жидкости 25

Стабилизатор рычага 25

Страница 25 25

Удаленный генератор предусилитель 25

Для коррозионного мониторинга 26

Доступна также версия mapscanner для использования на поверхностях ферромагнитных изделий от плоских до 102 мм нд 26

Инновационный ручной сканер mapscanner специально разработан для коррозионного мониторинга благодаря широкому охвату сканирования и системе быстрого индексирования mapscanner представляет оптимальное решение для высокопроизводительного полуавтоматического сканирования труб с применением фазированных решеток mapscanner можно приобрести со звеньями цепи или как обновленную версию chainscanner поскольку сканер совместим со звеньями которые возможно у вас уже есть сканер может быть оснащен магнитными колесами для контроля ферромагнитных изделий в таком 26

Решение mapscanne 26

Случае звенья цепи не требуются в комбинации со сканером hydroform или раздельно совмещенными линейными фр пэп dla предназначенными для коррозионного мониторинга mapscanner является оптимальным решением для создания c скан развертки остаточной толщины стенок и различных внутренних повреждений 26

Стандартная комплектация 26

Страница 26 26

Характеристики 26

Glider двухкоординатный сканер кодировщик для ручного контроля на слегка изогнутых и плоских поверхностях композитных материалов 27

Вилки 27

Для контроля композиционных материалов 27

Дополнительные опции 27

Информация для заказа 27

Магнитные приспособления 27

Применение 27

Система подвода и распределения контактной жидкости 27

Сканер glide 27

Стандартная комплектация 27

Страница 27 27

Технические характеристики 27

Тип инспектируемых материалов композиты и алюминий с использованием вакуумных присосок углеродистая сталь с использованием дополнительных магнитных креплений 27

Характеристики 27

Trpp 5810 в качестве генератора 28

Trpp 5810 в качестве предусилителя 28

Trpp 5810 генератор предусилитель для контроля методом tofd 28

Trpp 5810 представляет собой высокопроизводительный удаленный 28

Генератор 28

Генератор предусилитель предназначенный для контроля методом tofd при использовании сканеров olympus 28

Генераторы и предусилители 28

Дополнительные опции 28

Информация для заказа 28

Кабель питания omniscan 28

Кабель питания tomoscan focus lt 28

Предусилитель приемник 28

Преобразователь сигналов и кабель 28

Страница 28 28

Технические характеристики 28

Удаленный генератор предусилитель обеспечивает оптимальное отношение сигнал шум при контроле дифракционно временным методом tofd в одном компактном устройстве объединены предусилитель 40 дб и удаленный повторитель импульсных сигналов высокого напряжения 200 в trpp 5810 поддерживает два канала ut уз которые позволяют выполнять параллельный контроль с одной или двумя парами преобразователей tofd trpp 5810 может использоваться в качестве импульсного генератора и или предусилителя 28

Характеристики 28

Pr 06 04 генератор предусилитель для контроля в режиме импульс эхо 29

Pr 06 04 представляет собой четырехканальный генератор предусилитель для измерений в режиме импульс эхо каждый канал поддерживает стандартный ультразвуковой преобразователь для генерации сигнала с высоким коэффициентом усиления и усиления эхо сигнала таким образом улучшается способность обнаружения и отношение сигнал шум pr 06 04 также может использоваться только в качестве генератора или только в качестве приемника 29

Генератор 29

Дополнительные опции 29

Информация для заказа 29

Предусилитель для контроля методом tofd 29

Преобразователь сигналов и кабель 29

Приемник 29

Страница 29 29

Технические характеристики 29

Ультразвуковой предусилитель 5682 обеспечивает усиление ультразвуковых сигналов с малым уровнем шума для одного преобразователя в диапазоне от 500 кгц до 25 мгц компактный и легкий предусилитель выполненный в прочном и защищенном от брызг корпусе идеально подходит для удаленных операций предусилитель может работать от одной батареи 9 в включ в комплект поставки в течение 50 часов в непрерывном режиме или от дополнительного источника питания пост тока 9 13 в при использовании батареи многоцветный светодиодный индикатор показывает состояние батареи данный предусилитель идеально подходит для контроля методом tofd 29

E128p10 0202 om 30

Адаптеры 30

Адаптеры и удлинительные кабели 30

Длина кабеля 30

Информация для заказа удлинительных кабелей фр 30

Разъем прибора разъем пэп 30

Разъем со стороны прибора 30

Разъем со стороны пэп 30

Страница 30 30

Тип кабеля 30

Удлинительный кабель для фр пэп стандартные модели 30

Удлинительный кабель кол во элементов 30

Число элементов тип кабеля длина кабеля 30

Umb utpa0202 10 ro 31

Длина кабеля м 31

Информация для заказа 31

Информация для заказа кабелей в пластиковой оплетке 31

Кабели ut и pa 31

Кабели и адаптеры 31

Кабель питания 31

Пластиковая оплетка для кабелей 31

Страница 31 31

Тип кабеля 31

Тип кабеля кабели ut уз и pa фр длина кабеля кабель питания 31

Eib t 8 m 5 om 32

Interbox 32

Interbox эргономичное устройство для решения проблем подключения комплектующих сканера этот компактный концентратор способен подключать два фазированных преобразователя два усиленных канала tofd в дополнение к восьми традиционным каналам уз ut управляемым с блока сбора данных фр interbox может объединять 32

Trpp 5810 32

Trpp 5810 разъем уз ut 32

Длина кабеля м разъем прибора 32

Информация для заказа 32

Использование кнопки индексации является экономичным методом генерации c скана с однокоординатным сканером кнопка индексации представлена в двух моделях оптимизированных для ручного и полу автоматического контроля 32

Кнопка индексации 32

Обе модели имеют следующие характеристики 32

Разъем прибора длина кабеля тип кабеля 32

Разъемы ut lem 32

Сплиттер фр генератор предусилитель trpp 5810 tofd и до восьми дополнительных уз пэп в зависимости от конфигурации 32

Страница 32 32

Тип кабеля 32

Тип удлинительного кабеля 32

Cfu03 и cfu05 переносные электронасосные агрегаты для подачи контактной 33

Cfu03 и cfu05 электрические устройства подачи и распределения контактной жидкости 33

Cfu05 имеет аналогичные cfu03 характеристики плюс 33

Жидкости к призмам во время ультразвукового контроля оба агрегата имеют диафрагменный насос с перепускным каналом для обеспечения постоянного достаточного расхода и избежания проблем с заливкой насоса насосные агрегаты также оснащены клапаном для контроля выходящего потока cfu05 имеет водоотсасывающие трубки для сокращения потери воды при использовании с некоторыми призмами с водяной линией задержки 33

Информация для заказа 33

Механические устройства подачи и распределения контактной жидкости 33

Ручной насос является наиболее доступным и эффективным способом подачи контактной жидкости к призмам во время автоматизированного контроля 33

Стандартная комплектация 33

Страница 33 33

Устройства подвода и распределения контактной жидкости 33

Характеристики 33

Характеристики cfu03 33

Характеристики cfu05 33

Aqualene эластомер использующийся при выполнении ультразвукового контроля акустический импеданс материала практически равен водному а его коэффициент затухания ниже большинства известных эластомеров и полимеров пластиков области применения неразрушающего контроля 34

Button 34

Аквален заменяет контактные жидкости при использовании на поверхностях из пористых материалов и материалов с сильноотражающей поверхностью минимальное количество контактной жидкости используется для защиты преобразователя при прямом контакте с поверхностью изделия более того аквален может использоваться как тепловой изолятор эластомерные пластины доступны в различных вариантах размеров и толщины 34

Вилки 34

Вилки используются для крепления призм к подпружиненным рычагам sla используемым на многих сканерах модель вилки зависит от модели используемой призмы представленные ниже вилки совместимы со сканерами серии hsmt 34

Другие вилки 34

Информация для заказа 34

Сканером weldrover и сканером glider 34

Стандартные вилки 34

Страница 34 34

Эластомерный материал аквален 34

Www olympus ims com 35

За дополнительной информацией обращайтесь www olympus ims com contact us 35

Компания 35

Сертифицирована по iso 9001 iso 14001 и ohsas 18001 35

Страница 35 35

Страница 36 36

Olympus ChainSCANNER [7/36] Страница 7

Содержание

Похожие устройства
