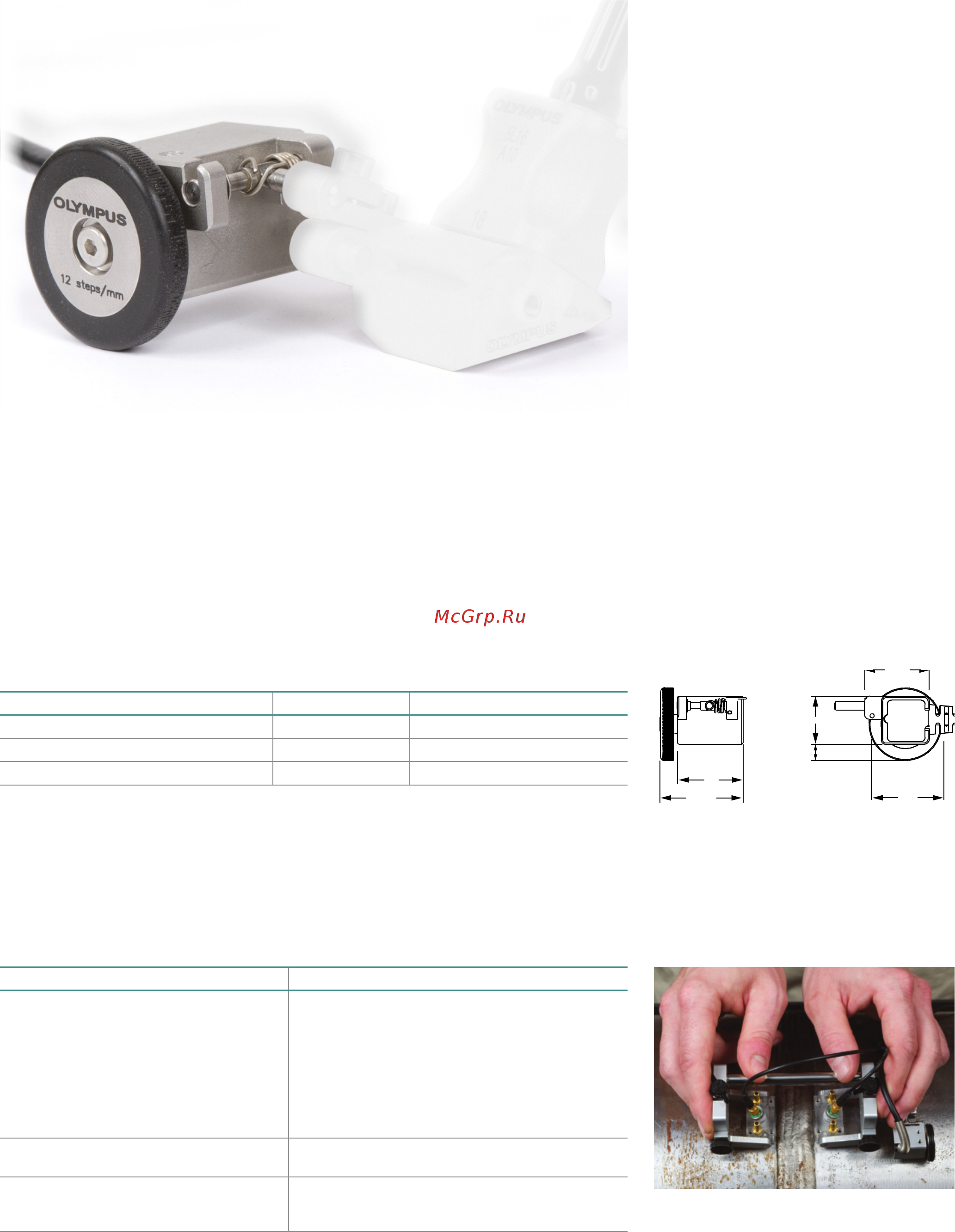

6
™
Кодировщик Mini-Wheel определяет положение и размер дефектов по
оси сканирования, синхронизирует сбор данных по мере продвижения
преобразователя. Типичные сферы применения: лабораторный анализ, тренинги
и выборка данных ручного контроля∗.
Кодировщик Mini-Wheel герметичен и совместим со сканером HST-X04.
Установите стандартные призмы Olympus, используя прилагаемые кронштейны.
Миниатюрный кодировщик полностью выполнен из нержавеющей стали и
оснащен герметичными подшипниками, обеспечивающими долговременную
бесперебойную работу. Пользовательская электронная схема специально
разработана для подавления шумов в ультразвуковых сигналах.
Информация для заказа
Модель Разъем Совместимость
ENC1-2.5-LM LEMO
®
Текущие версии OmniScan
ENC1-2.5-DE
DE-15 OmniScan MX
ENC1-2.5-BX Bendix TomoScan Focus LT
Рекомендуемая длина кабеля в таблице: 2,5 м. Доступны кабели разной длины.
Mini-Wheel
™
– Миниатюрный роликовый кодировщик
Характеристики
• Герметичный (IP68)
• Корпус из нержавеющей стали
• Разрешение кодировщика: 12 шаг/мм.
• Съемное колесо кодировщика
• Ролик из формованной резины для
лучшего сцепления на поверхности.
• Герметичный подшипник,
обеспечивающий мягкое вращение
колеса и длительный срок службы
• Подпружиненная система крепления.
• Резьбовые отверстия для монтажа.
Стандартная комплектация
- 1 кодировщик со стандартным
резиновым колесом
- 1 крепежный кронштейн и инструменты
Дополнительные опции
Магнитное колесо
Используйте магнитные колеса для
максимального сцепления с поверхностью
ферромагнитных материалов.
Первое колесо – для кодировщика
с уплотнительным кольцом-шиной,
V2 – для кодировщика с шиной из
формованной резины.
Арт.: ENC1-A-MagWheel
ENC1-A-MagWheel-V2
Крепежный кронштейн
Дополнительный крепежный
кронштейн для установки кодировщика
Mini-Wheel на призму.
Арт.: ENC1-BRACK
A
B
C
D
E
F
A = 27 мм
B = 31 мм
C = 24,5 мм
D = 24,2 мм
E = 18 мм
F = 6,1 мм
∗Для высокоскоростного сканирования рекомендуется
использовать сканер с кодирующими устройствами
повышенной прочности.
™
Ручной TOFD-сканер HST-X04 – эффективное и
доступное по цене решение для контроля качества
сварных соединений.
HST-X04 – Контроль сварных соединений
методом TOFD
Модель Описание
HST-X04 Комплект включает:
™
Кодировщик Mini-Wheel
2 преобразователя TOFD, 10 МГц, 3 мм
2 преобразователя TOFD, 5 МГц, 6 мм
2x ST1-45L-IHC
2x ST1-60L-IHC
2x ST1-70L-IHC
® ™
2 кабеля УЗ (UT) длиной 5 м, LEMO 00 – Microdot
2 адаптера LEMO 00 – BNC
HST-X04-SCN Сканер и кодировщик Mini-Wheel
(без преобразователей, призм и кабелей)
HST-X04-PA Сканер удерживает ФР-призмы шириной 40 мм
и кодировщик Mini-Wheel (без преобразователей,
призм и кабелей).
