Fujitsu ASYG07KGTB/AOYG07KGCA [13/13] Индикаторы ошибки на внутреннем модуле
![Fujitsu ASYG09KGTB/AOYG09KGCA [13/13] Индикаторы ошибки на внутреннем модуле](/views2/1665815/page13/bgd.png)
Ru-13

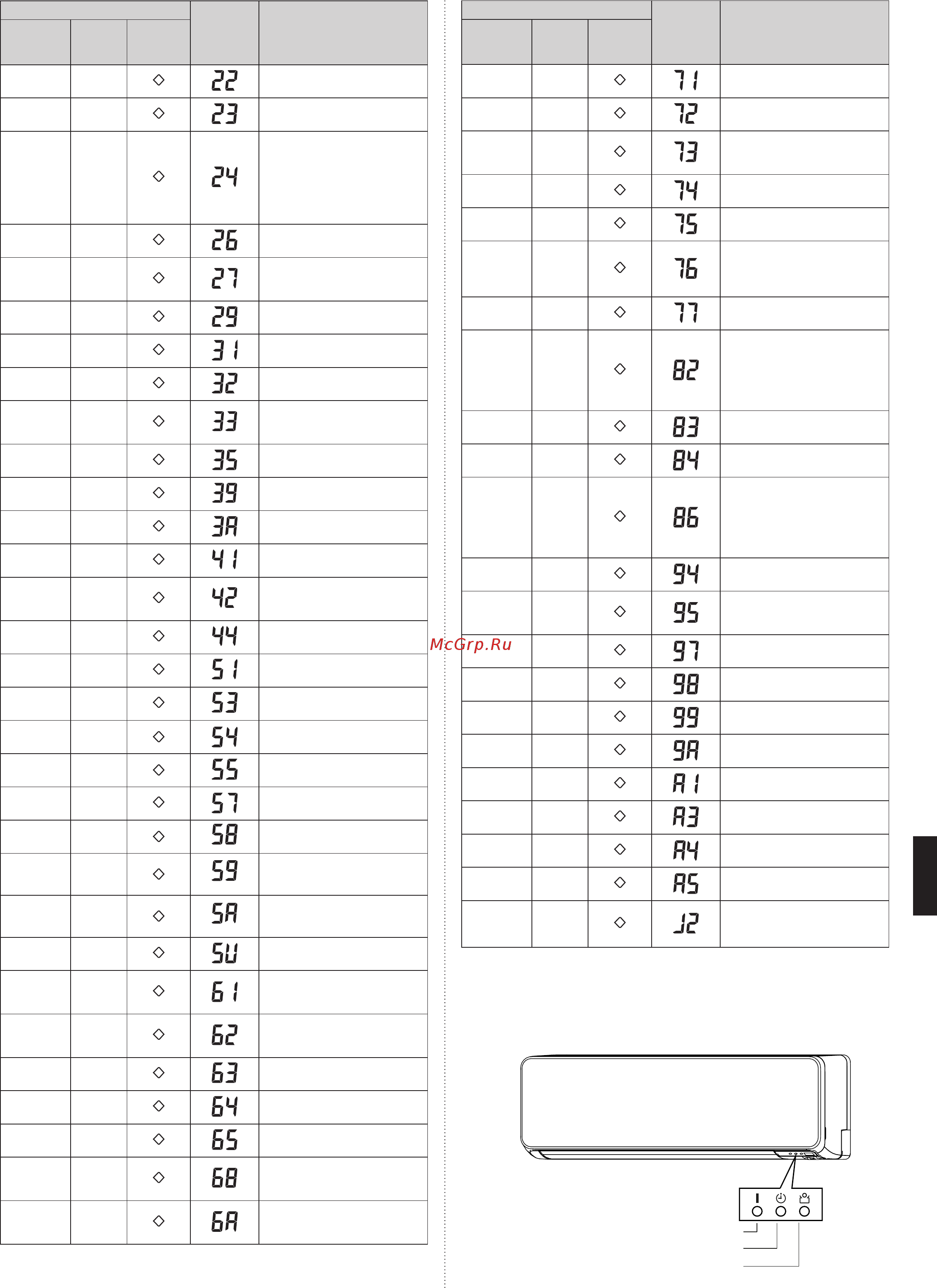

Индикаторы ошибки
Код ошибки Описание
Индикатор
OPERATION
(зеленый)
Индикатор
TIMER
(оранжевый)
Индикатор
ECONOMY
(зеленый)
(2)
(2)
Ошибка мощности внутреннего
модуля
(2)
(3)
Ошибка комбинирования
(2)
(4)
•
Ошибка номера подключенного модуля
(внутренний дополнительный модуль)
[Одновременная работа
нескольких модулей]
•
Ошибка номера подключенного модуля
(внутренний модуль или ответвленный модуль)
[Гибкая работа нескольких модулей]
(2)
(6)
Ошибка настройки адреса
внутреннего модуля
(2)
(7)
Ошибка настройки основного модуля,
дополнительного модуля [Одновременная
работа нескольких модулей]
(2)
(9)
Ошибка номера подключенного модуля
в системе проводного пульта ДУ
(3)
(1)
Ошибка прерывания подачи
питания
(3)
(2)
Ошибка информации о модели
печатной платы внутреннего модуля
(3)
(3)
Ошибка определения
потребления электроэнергии
мотором внутреннего модуля
(3)
(5)
Ошибка ручного/
автоматического переключения
(3)
(9)
Ошибка подачи питания на мотор
вентилятора внутреннего модуля
(3)
(10)
Ошибка цепи связи внутреннего
модуля (проводной пульт ДУ)
(4)
(1)
Ошибка датчика комнатной
температуры
(4)
(2)
Ошибка среднего датчика
температуры теплообменника
внутреннего модуля
(4)
(4)
Ошибка датчика обнаружения
людей
(5)
(1)
Ошибка двигателя вентилятора
внутреннего модуля
(5)
(3)
Ошибка дренажного насоса
●
(5)
●
(4)
Ошибка обратного VDD элек-
трического воздухоочистителя
●
(5)
●
(5)
Ошибка установки фильтра
(5)
(7)
Ошибка гасителя
●
(5)
●
(8)
Ошибка впускной решетки
●
(5)
●
(9)
Ошибка двигателя 2 вентилято-
ра внутреннего блока
(Вентилятор слева)
●
(5)
●
(10)
Ошибка двигателя 3 вентилято-
ра внутреннего блока
(Вентилятор справа)
(5)
(15)
Ошибка внутреннего модуля
(6)
(1)
Противоположная/отсутствует
фаза или ошибка проводки
внешнего модуля
(6)
(2)
Ошибка информации о модели
или связи главной печатной
платы внешнего модуля
(6)
(3)
Ошибка инвертора
(6)
(4)
Ошибка активного фильтра,
ошибка цепи PFC
(6)
(5)
Ошибка левой клеммы
срабатывания
(6)
(8)
Ошибка повышения температуры
резистора ограничения броска тока
внешнего модуля
(6)
(10)
Ошибка связи
микрокомпьютеров печатной
платы дисплея
Индикаторы ошибки
Код ошибки Описание
Индикатор
OPERATION
(зеленый)
Индикатор
TIMER
(оранжевый)
Индикатор
ECONOMY
(зеленый)
(7)
(1)
Ошибка датчика температуры
выпуска
(7)
(2)
Ошибка датчика температуры
компрессора
(7)
(3)
Ошибка датчика температуры
жидкости теплообменника
внешнего модуля
(7)
(4)
Ошибка датчика температуры
наружного воздуха
(7)
(5)
Ошибка датчика температуры
забора газа
(7)
(6)
• Ошибка датчика температуры
2-стороннего клапана
• Ошибка датчика температуры
3-стороннего клапана
(7)
(7)
Ошибка датчика температуры
теплообменника
(8)
(2)
• Ошибка датчика температуры
подвода газа теплообменника
переохлаждения
• Ошибка датчика температуры
выхода газа теплообменника
переохлаждения
(8)
(3)
Ошибка датчика температуры
трубки жидкости
(8)
(4)
Ошибка датчика тока
(8)
(6)
• Ошибка датчика выходного
давления
• Ошибка датчика давления
отсоса
• Ошибка переключателя
высокого давления
(9)
(4)
Обнаружение расцепления
(9)
(5)
Ошибка обнаружения
положения ротора компрессора
(перманентная остановка)
(9)
(7)
Ошибка двигателя 1
вентилятора внешнего модуля
(9)
(8)
Ошибка двигателя 2
вентилятора внешнего модуля
(9)
(9)
Ошибка 4-стороннего клапана
(9)
(10)
Ошибка змеевика
(дроссельного вентиля)
(10)
(1)
Ошибка температуры выпуска
(10)
(3)
Ошибка температуры
компрессора
(10)
(4)
Ошибка высокого давления
(10)
(5)
Ошибка низкого давления
(13)
(2)
Ошибка ответвительных коробок
«Гибкая работа нескольких
модулей»
Режим отображения
●
: 0,5 с ВКЛ. / 0,5 с ВЫКЛ.
◊
: 0,1 с ВКЛ. / 0,1 с ВЫКЛ.
( ) : Количество миганий
■
Индикаторы ошибки на внутреннем модуле
Лампочка OPERATION (работа) (зеленая)
Лампочка TIMER (таймер) (оранжевая)
Лампочка ECONOMY (экономия) (зеленая)
9387603057_IM.indb 13 07/02/2019 18:46:28
