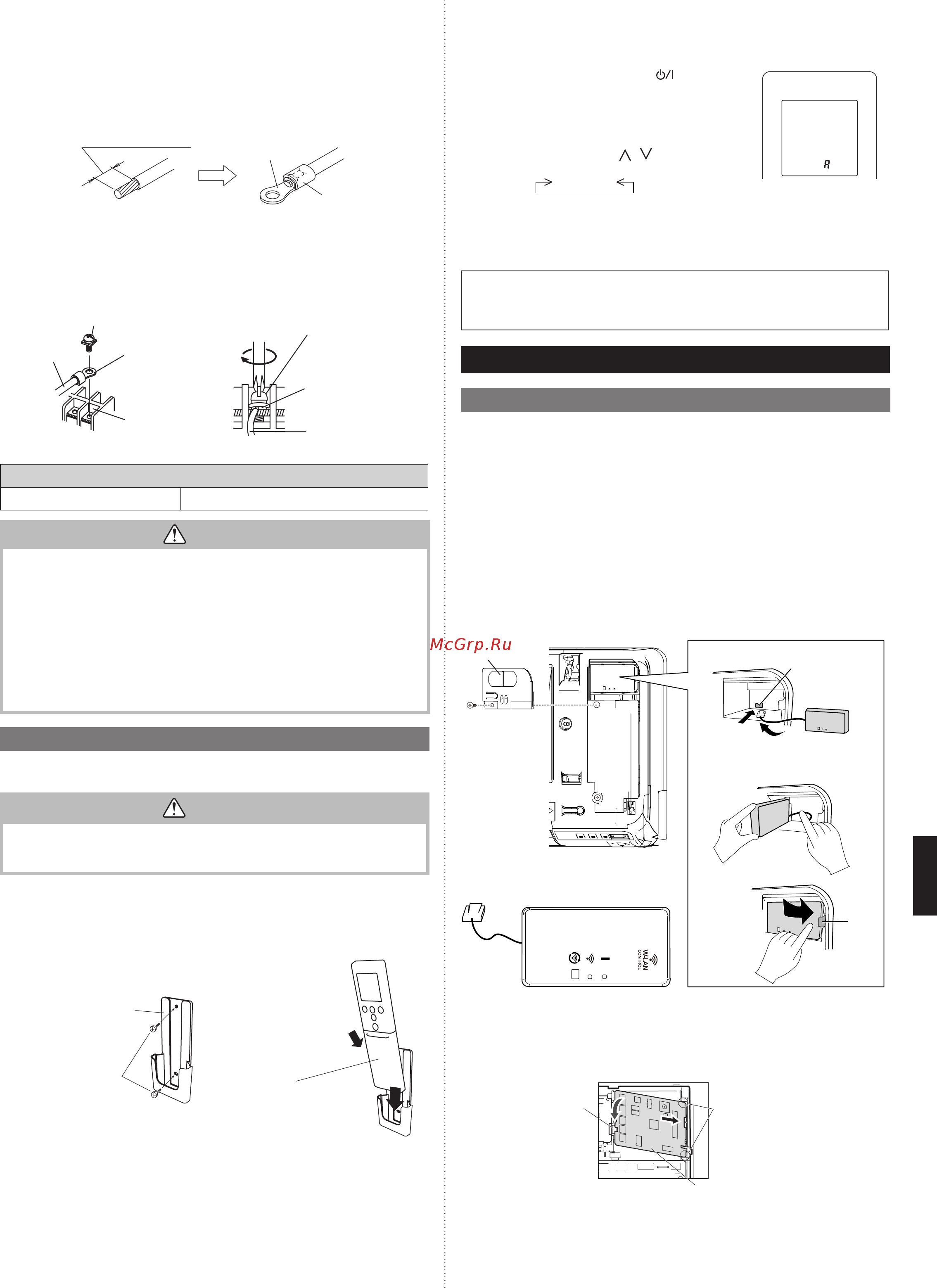

Ru-9
3.4.3. Подключение проводки к клеммам
■
Предосторожности при прокладке кабеля
Для снятия изоляции питающего провода всегда используйте специальный инстру-
мент, такой как инструмент для снятия изоляции. Если специального инструмента нет,
аккуратно снимите изоляции с помощью ножа или другого подобного инструмента.
(1) Используйте кольцевые клеммы с изолирующими рукавами, как показано на
рисунке, для подключения к клеммной колодке.
(2) Надежно прижимайте кольцевые клеммы к проводам с помощью соответствующего
инструмента, чтобы провода не высвобождались.
Оголите: 10 мм
Кольцевая клемма
Рукав
(3) Надежно подключите указанные провода и закрепите так, чтобы на клеммах не
было натяжения.
(4) Для затягивания присоединительных винтов используйте отвертку соответству-
ющего диаметра. Использование отвертки неправильного диаметра приведет к
повреждению головки винта, что не позволит затянуть винт надлежащим образом.
(5) Не затягивайте присоединительные винты чрезмерно. В противном случае винты
могут повредиться.
Винт со специальной шайбой
Провод
Кольцевая клемма
Блоки клемм
Провод
Винт со специальной шайбой
Кольцевая клемма
(6) См. моменты затяжки присоединительных винтов в таблице.
Момент затяжки [Н·м (кгс·см)]
Винт M4 от 1,2 до 1,8 (от 12 до 18)
ВНИМАНИЕ
• Сопоставляйте номера на блоке клемм и цвета соединительных кабелей с
соответствующими номерами и цветами внешнего модуля. Некачественная
проводка может привести к пожару.
• Надежно подключите соединительные кабели к выводному щитку. Некачествен-
ная установка может вызвать пожар.
• При закреплении соединительного кабеля при помощи кабельного зажима всег-
да крепите за пластиковую оболочку, а не за изоляцию. Если изоляция стерта,
может возникнуть утечка тока.
• Всегда подсоединяйте провод заземления. Ненадлежащая работа по заземле-
нию может стать причиной поражения электрическим током.
• Не используйте винт заземления для соединения внутреннего и внешнего моду-
лей, если только не указано иначе.
3.5. Установка пульта ДУ
Убедитесь, что внутренний модуль правильно получает сигнал с пульта ДУ, а затем
установите держатель пульта ДУ.
ВНИМАНИЕ
Не устанавливайте держатель пульта ДУ в следующих условиях:
• В любых местах, подверженных воздействию прямого солнечного света.
• В местах, подверженных воздействию тепла печи или нагревателя.
3.5.1. Установка держателя пульта дистанционного управления
• Устанавливайте пульт ДУ на расстоянии не больше 7 метров от приемника сигналов
пульта ДУ. После установки пульта ДУ проверьте правильность его работы.
• Установите держатель пульта ДУ на стену, колонну и т. д., используя самонареза-
ющий винт.
Держатель пульта
дистанционного
управления
Самонарезающий
винт (маленький)
(1) Задать
Пульт ДУ
(2) Вниз
3.5.2. Задание пользовательского кода для пульта ДУ
Выполните следующие действия для выбора пользовательского кода пульта дистан-
ционного управления. (Обратите внимание, что кондиционер не может принимать
сигнал, если для него не задан соответствующий пользовательский код.)
(1) Нажимайте кнопку [START/STOP (
)] (Пуск/Оста-
нов), пока на экране пульта ДУ не будут отображать-
ся только часы.
(2) Нажмите и удерживайте кнопку [MODE] (режим) как
минимум 5 секунд, чтобы отобразить текущий поль-
зовательский код (изначально настроенный на A).
(3) Нажимайте кнопки [TEMP. (
/ )] (температура),
чтобы изменять пользовательский код в последова-
тельности
A↔B↔C↔D
.
Пользовательский код кондиционера должен совпа-
дать с кодом на дисплее.
(4) Еще раз нажмите кнопку [MODE] (режим), чтобы
вернуться к отображению часов. Пользовательский
код будет изменен.
• Если в течение 30 секунд после отображения пользовательского кода не будет
нажата ни одна кнопка, система вернется к исходному отображению часов. В
этом случае начинайте снова с шага 1.
• Пользовательский код кондиционера перед поставкой устанавливается на «A».
4.
РАБОТА ПО УСТАНОВКЕ ДОПОЛНИТЕЛЬНОГО ОБОРУДОВАНИЯ
4.1. Установка дополнительных комплектов
4.1.1. Установка адаптера WLAN
ПРИМЕЧАНИЯ:
Обязательно сохраните информацию на лейбле, присоединенном к адаптеру WLAN:
запишите их или перепишите на инструкцию по установке адаптера WLAN.
(1) Снимите впускную решетку. См. раздел «3.2. Снятие и установка деталей».
(2)
Выкрутите 1 самонарезающий винт и снимите верхнюю часть крышки проводки.
(Крышка проводки В)
(3) Присоедините соединительный кабель адаптера WLAN к проводу и разъему на
внутреннем блоке.
(4) Вытесните кабель в заднюю сторону. Вставьте левую сторону адаптера WLAN
в коробку.
(5) Установите адаптер WLAN нажатием на правую сторону, пока корпус не будет
зафиксирован.
(6) Закройте крышку проводки В 1 винтом, а затем замените впускную решетку.
(3)
(5)
(4)
Винт
Ушко
Коннектор WLAN
Адаптер WLAN
с кабелем
Установите адаптер WLAN в
направлении, показанном на рисунке.
Крышка
проводки В
4.1.2. Установка печатной платы внешнего ввода и вывода
(1) Снимите впускную решетку, переднюю панель и крышку блока управления. См.
раздел «3.2. Снятие и установка деталей».
(2) Вставьте печатную плату в зажимы (2 места). Вставляйте печатную плату до
тех пор, пока зажим слева не будет зафиксирован.
Зажим
Зажимы
(2 места)
Печатная плата внешнего
ввода/вывода
(3) Отсоедините провод адаптера WLAN (CN65), после чего замените его на провод
печатной платы внешнего ввода/вывода.
