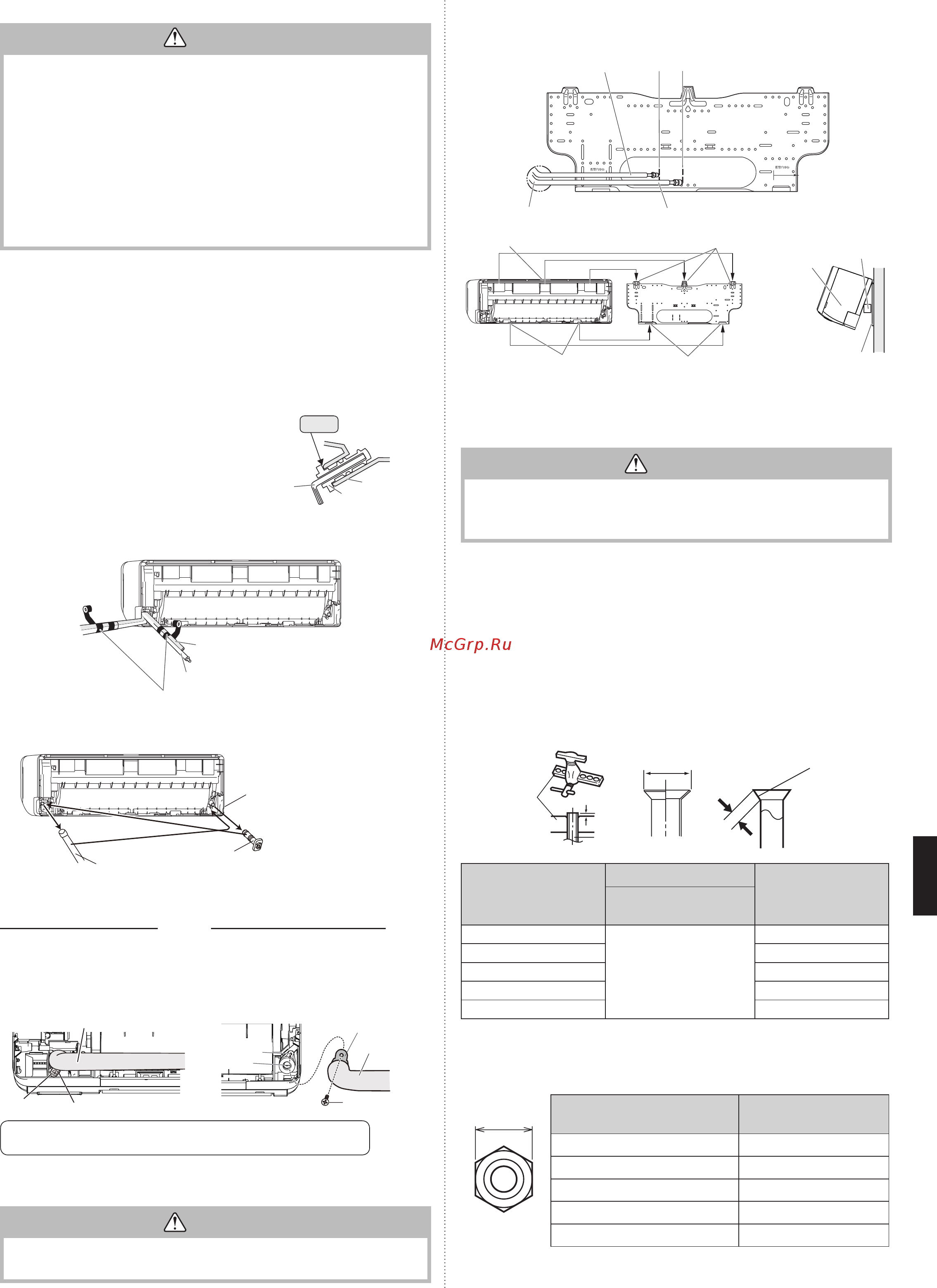

[Установка внутреннего модуля]
• Подвесьте внутренний модуль на крюки в верхней части настенного кронштейна.
• Вставьте расширитель и т. п. между внутренним модулем и настенным кронштей-
ном, и отделите нижнюю часть внутреннего модуля от стены.
Малая соединительная труба Приведите в соответствие с маркировкой
Согните 70 трубогибом
Большая соединительная труба
Верхние крюкиЦентр верхней направляющей рейки
(Арматура) Нижние крюки
Внутренний модуль
Настенный кронштейн
(Расширитель)
•
После подвешивания внутреннего модуля на верхний крюк подвесьте арматуру внутрен-
него модуля на нижних крюка, одновременно опуская модуль и прижимая его к стене.
3.3.5. Соединение труб
ВНИМАНИЕ
Затяните конусные гайки с помощью ключа с ограничением крутящего момента,
используя указанный метод затягивания. В противном случае конусные гайки после
длительного периода использования могут разорваться, вызвав утечку хладагента и
образование опасного газа, если хладагент вступит в контакт с огнем.
■
Развальцовка
Используйте специальный резак для труб и развальцовочный инструмент, предназна-
ченные для работы с трубами R410A или R32.
(1)
Обрежьте соединительную трубу до необходимой длины с помощью резака для труб.
(2) Удерживайте трубу направленной вниз, чтобы в нее не попали опилки, и удалите
все заусенцы.
(3)
Вставьте конусную гайку (всегда используйте конусную гайку, прилагающуюся соответственно
к внутреннему и внешнему модулям или ответвительной коробке) на трубу и выполните
развальцовку с помощью развальцовочного инструмента. Используйте специальный
развальцовочный инструмент для R410A или R32, либо стандартный развальцовочный
инструмент. При использовании других конусных гаек может возникнуть утечка хладагента.
(4) Защитите трубы, защемив их или заклеив лентой, для предотвращения попадания
в трубы пыли, грязи и воды.
Штамп
A
Труба
B
L
Убедитесь, что [L] развальцова-
но единообразно, и что отсут-
ствуют трещины и царапины.
Внешний диаметр
трубы
(мм [дюйм])
Размер A [мм]
Размер В [мм]
Развальцовочный инструмент
для R32, зажимного типа
6,35 (1/4)
от 0 до 0,5
9,1
9,52 (3/8) 13,2
12,70 (1/2) 16,6
15,88 (5/8) 19,7
19,05 (3/4) 24,0
При использовании стандартных развальцовочных инструментов для труб R32, для
достижения указанной развальцовки размер A должен быть примерно на 0,5 мм боль-
ше показанного в таблице (для развальцовки с помощью специальных развальцовоч-
ных инструментов для R32). Используйте толщиномер для измерения размера A.
Ширина по
граням
Внешний диаметр трубы
(мм [дюйм])
Ширина по граням
конусной гайки [мм]
6,35 (1/4) 17
9,52 (3/8) 22
12,70 (1/2) 26
15,88 (5/8) 29
19,05 (3/4) 36
ПРИМЕЧАНИЯ: Характеристики конусной гайки соответствуют стандарту ISO14903.
3.3.4. Формование дренажного шланга и трубы
ВНИМАНИЕ
• Надежно вставьте дренажный шланг и дренажную крышку. Дренаж должен
быть наклонен вниз во избежание утечки воды.
• Вставляя дренажный шланг не используйте какие-либо другие материалы,
кроме воды. Использование других материалов, кроме воды, приведет к порче
шланг и может повлечь утечку воды.
•
После того как снят дренажный шланг, обязательно установите дренажную крышку.
• После закрепления трубопровода и дренажного шланг при помощи ленты
разместите дренажный шланг таким образом, чтобы он находился внизу
трубопровода.
• Если дренажный шланг используется в условиях низкой температуры,
для предотвращения его замерзания необходимо использовать защиту от
замерзания.
После выполнения операции охлаждения в условиях низкой температуры
(температура наружного воздуха ниже 0 °C), вода в дренажном шланге может
замерзнуть. Замерзание дренажной воды приведет к блокированию движения
воды в шланге и может стать причиной утечки воды во внутреннем модуле.
■
Правый задний трубопровод, правый трубопровод
• Установите трубопровод внутреннего модуля в направлении отверстия в стене и
соедините дренажный шланг с трубой при помощи виниловой ленты.
• Установите трубопровод таким образом, чтобы дренажный шланг находился внизу.
• Оберните видимые снаружи трубы внутреннего модуля декоративной лентой.
■
Левый задний трубопровод (дренажный шланг), левый трубопровод
(дренажный шланг)
Поменяйте местами дренажную крышку и дренажный шланг.
■
Установка дренажной трубы
Используйте шестигранный гаечный ключ на
4 мм с противоположной стороны, чтобы вста-
вить дренажную крышку, пока она не коснется
верха дренажного крана.
Правый
трубопровод
Привяжите при
помощи виниловой
ленты (Приобрета-
ется на месте)
Дренажный шланг
внутреннего модуля (внизу)
Труба
(сверху)
Для левого выходного трубопрово-
да (дренажного шланга), отрежьте
пазы ножовочной пилой.
Дренажный
шланг внутрен
-
него модуля
Дренажная
крышка
Снимите дренажную крышку,
потянув за выступ на конце крышки
штабелером или чем-либо иным.
Снятие дренажного шланга
Выкрутите винты слева от дре-
нажного шланга и потяните за
него.
Установка дренажного шланга
Установите дренажный шланг вертикаль-
но вовнутрь так, чтобы отводящая труба
(белая) была наравне с отверстиями для
винтов вокруг дренажного крана.
После вставки и до замены установите
заново и зафиксируйте снятые винты.
• Держитесь за соединения в дренажном шланге во время работы.
•
Пока винты внутри корпуса, обязательно используйте отвертки с магнитом.
Винт
Отводящая труба
Дренажный шланг
Отверстие для винтов
Дренажный кран
Дренажный шланг
Винт
Отводящая труба
• Проведя внутренний трубопровод и дренажный шланг через отверстие в стене, по-
весьте внутренний модуль на крючки сверху и снизу настенного кронштейна.
ВНИМАНИЕ
Вставьте дренажный шланг и дренажную крышку в дренажный порт таким образом,
чтобы они коснулись задней части дренажного порта, а затем смонтируйте.
Неправильное подсоединение дренажного шланга приведет к утечке.
Нет промежутка
Шестигран-
ный ключ
Дренажный
кран
Дренажная
крышка
9387603057_IM.indb 7 07/02/2019 18:46:17
