Ru-4
2. ХАРАКТЕРИСТИКИ ИЗДЕЛИЯ
2.1. Монтажные инструменты
Название инструмента
Переход с R22 на R32 (R410A)
Измерительный кол-
лектор
Давление высокое и не может быть измерено измерительным
прибором R22. Для предотвращения ошибочного домешива
-
ния других хладагентов был изменен диаметр каждого порта.
Для высокого давления рекомендуется использовать
измерительный прибор с уплотнениями, рассчитанными
на диапазон давления от -0,1 до 5,3 МПа (от -1 до 53 бар).
Для низкого давления этот диапазон должен состав-
лять от -0,1 до 3,8 МПа (от -1 до 38 бар).
Заправочный шланг
Для увеличения сопротивления давлению материал и
базовый размер шланга были изменены. (R32/R410A)
Вакуумный насос
Установка адаптера вакуумного насоса позволяет ис-
пользовать стандартный вакуумный насос.
(Запрещено использовать вакуумный насос с двигате-
лем последовательного возбуждения.)
Детектор утечки газа
Специальный детектор утечки газа для гидрофторугле-
родного хладагента R410A или R32.
Медные трубы
Необходимо
использовать бесшовные медные трубы и желательно, чтобы
количество остаточного масла не превышало 40 мг/10 м. Не используйте медные
трубы со сжатой, деформированной или обесцвеченной частью (особенно
на внутренней поверхности). В противном случае дроссельный вентиль или
капиллярная трубка могут быть засорены загрязняющими веществами.
Поскольку кондиционер с R32 (R410A) подвергается более высокому давлению, чем
кондиционер с R22, необходимо выбирать соответствующие материалы.
ПРЕДУПРЕЖДЕНИЕ
•
Не используйте имеющийся (предназначенные для R22) трубопровод и конусные гайки.
Использование имеющихся материалов приведет к повышению давления
внутри цикла хладагента, что станет причиной неисправности, травмы и т. д.
(используйте материалы, предназначенные для R32/R410A).
•
Используйте (добавляйте или заменяйте) только указанный хладагент (R32). Использование
не указанного хладагента может привести к неисправности изделия, разрыву или травме.
• Не добавляйте какие-либо газы или примеси, кроме указанного хладагента
(R32). Приток воздуха или использование не указанных материалов может при-
вести к чрезмерному повышению внутреннего давления цикла хладагента, что
может стать причиной неисправности изделия, разрыва трубы или травмы.
•
В целях установки убедитесь, что используются детали, предоставленные производителем, или дру-
гие предписанные детали. Использование непредусмотренных деталей может вызвать серьезные
происшествия, например падение модуля, утечку воды, удар электрическим током или пожар.
• Не включайте питание до тех пор, пока вся работа не будет завершена.
ВНИМАНИЕ
В данном руководстве приводится описание установки только внутреннего модуля.
Для установки внешнего блока или ответвительной коробки (если имеется) восполь
-
зуйтесь руководством по установке, прилагающемся к соответствующему изделию.

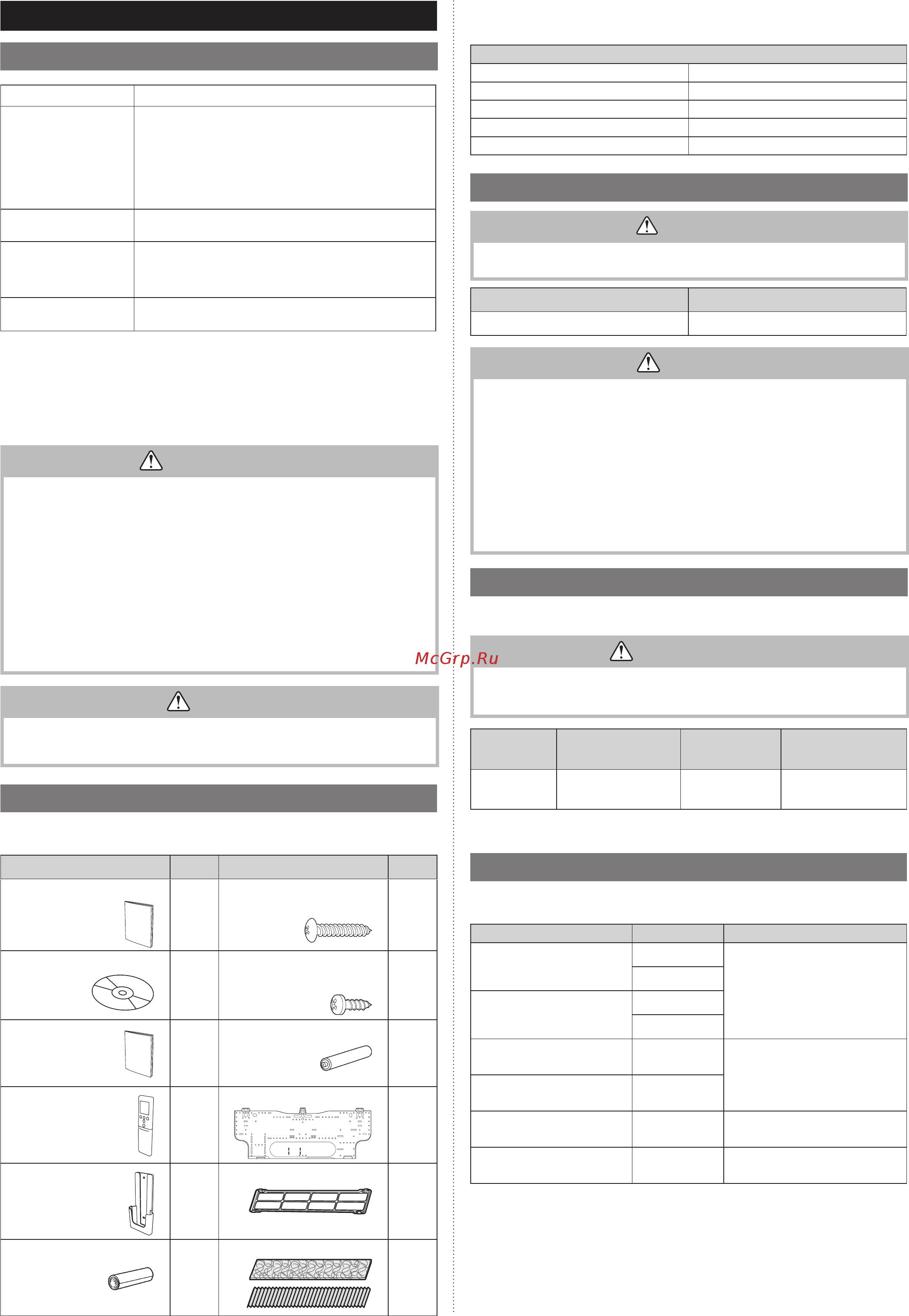

2.2. Принадлежности
Предоставляются следующие принадлежности для установки. Используйте их по
мере необходимости.
Название и изображение
Кол-во
Название и изображение
Кол-во
Руководство по эксплуатации
1
Самонарезающие винты
(большие)
5
Руководство по эксплуатации
(CD-ROM)
1
Самонарезающие винты
(маленькие)
2
Руководство по
установке
(данное руководство)
1
Элемент питания
2
Пульт ДУ
1
Настенный кронштейн
1
Держатель пульта
дистанционного
управления
1
Держатель фильтра
2
Тканевая лента
1
Воздухоочистительные фильтры
1
Следующие элементы необходимы для установки данного кондиционера. (Эти
элементы не предоставляются вместе с кондиционером и должны приобретаться
отдельно.)
Дополнительные материалы
Соединительная труба в сборе Настенная крышка
Соединительный кабель (4-проводниковый)
Хомут
Настенная труба Дренажный шланг
Декоративная лента Самонарезающие винты
Виниловая лента Мастика
2.3. Требования к трубам
ВНИМАНИЕ
См. руководство по установке внешнего модуля на предмет описания
допустимой длины трубы и разницы высот.
Размер трубы газа (толщина) [мм] Размер трубы жидкости (толщина) [мм]
Ø
9,52 (0,80)
Ø
6,35 (0,80)
ВНИМАНИЕ
• Оберните трубы газа и жидкости теплоизоляцией.
Если не выполнить теплоизоляцию или выполнить ее неправильно, это
может привести к утечке воды.
• В случае модели с обратным циклом используйте теплоизоляцию с
теплостойкостью выше 120 °C.
• Если по месту установки труб с хладагентом ожидается влажность выше
70%, оберните трубы с хладагентом теплоизоляцией.
Если ожидается влажность от 70% до 80%, используйте теплоизоляцию
толщиной 15 мм или больше.
Если ожидается влажность выше 80%, используйте теплоизоляцию толщиной
20 мм или больше.
• Использование более тонкой теплоизоляции, чем указана выше, может
привести к образованию на поверхности изоляции конденсата.
•
Используйте теплоизоляцию с теплопроводностью 0,045 Вт/(м•K) или меньше при 20 °C.
2.4. Требования электросистемы
Внутренний модуль получает питание от внешнего модуля. Не подключайте внутрен-
ний модуль к отдельному источнику питания.
ПРЕДУПРЕЖДЕНИЕ
Стандарты электропроводки и оборудования различаются в зависимости от
страны или региона. Прежде чем приступать к электрическим работам ознакомь-
тесь с соответствующими правилами, нормами и стандартами.
Кабель
Размер проводника
[
мм
2
]
Тип
Примечания
Соединитель-
ный кабель
1,5 Тип 60245 IEC 57
3 кабеля + заземление,
1 Ø 230 В
Макс. длина кабеля:
Падение напряжения должно составлять менее 2%. Увеличьте сече-
ние кабеля, если падение напряжения равно или превышает 2%.
2.5. Дополнительные детали
Способ установки дополнительных деталей см. в соответствующих руководствах по
установке.
Наименование детали Модель № Применение
Проводной пульт ДУ (*1)
UTY-RNR
Z
Для эксплуатации кондиционера
(2-проводного типа)
UTY-RLR
Простой пульт ДУ (*1)
UTY-RSR
UTY-RHR
Печатная плата внешнего
ввода и вывода
UTY-XCSXZ2
Для входного/выходного порта
управления
Набор для внешнего
подключения
UTY-XWZX
Комплект коммуникации
UTY-TWRXZ2
Для установки дополнительных
деталей
Адаптер WLAN
UTY-TFSXW1
Управление по беспроводной
сети
*1: Для выполнения установки требуется дополнительный Комплект коммуникации
(UTY-TWRXZ2).
9387603057_IM.indb 4 07/02/2019 18:46:14
