Ru-6

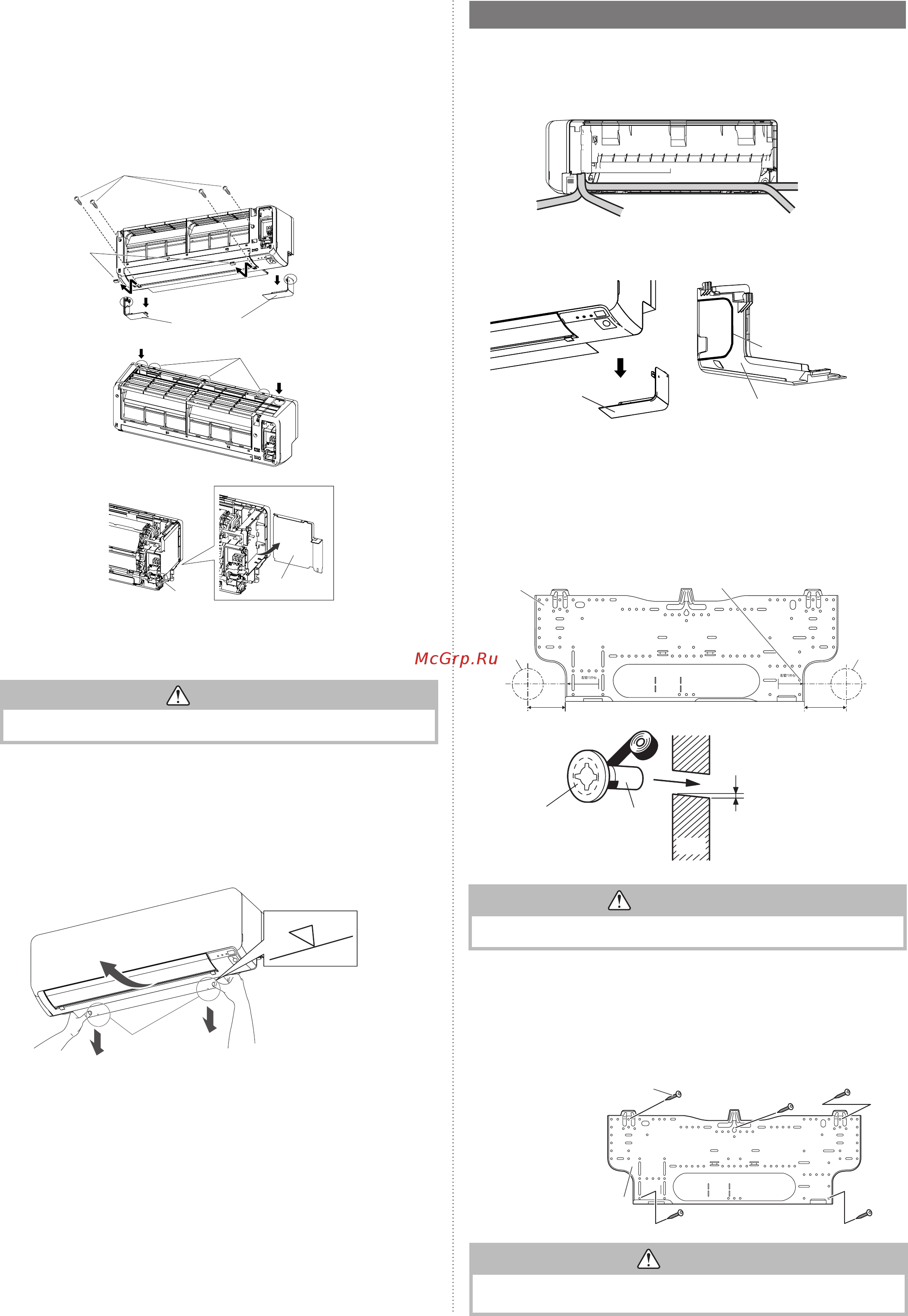

3.2.2. Снятие и установка передней панели / крышки блока управления
* В этом описании подразумевается, что впускная решетка и крышка проводки сняты.
Снятие передней панели / крышки блока управления / нижнего щитка
(1) Снимите нижние щитки. (Нажмите на указатели по бокам и сдвиньте вниз.)
(2) Снимите крышки винтов (2 места) в нижней части передней панели, а затем
выкрутите винты (4 места).
(3) Нажмите на указатели 2-х местах) сверху передней панели, чтобы снять
крючки (в 3-х местах), а затем потяните переднюю панель на себя.
(4) Сдавите ушко на крышке блока управления, чтобы снять крючок, после чего
откройте крышку.
Крышка блока управления
Винты (4 места)
Крючок (3 места)
Указатели
(треугольник)
Указатели (треугольник)
Указатели (треугольник)
Указатели
(треугольник)
Крышки
винтов
Ушко
Нижние
щитки
Установка передней панели / крышки блока управления / нижнего щитка
См. иллюстрацию выше.
* Обязательно установите обратно винты (4 места) и крышки винтов (2 места).
ВНИМАНИЕ
Будьте осторожны, снимая или устанавливая переднюю панель. Если передняя
панель упадет, она может нанести травму.
3.2.3. Снятие внутреннего модуля
Снимите внутренний модуль с настенного кронштейна следующим образом.
(1) Снимите нижние щитки. (См. раздел «3.2.2. Снятие передней панели / крышки
блока управления / нижнего щитка».)
(2) Вставьте пальцы в отверстие, показанное на рисунке.
Нажимая на нижнюю часть отверстия, снимите крючки (в 2-х местах).
(3) Потяните внутренний модуль на себя.
Указатели (треугольник)
Крючки (сзади)
3.3. Установка труб
3.3.1. Направление трубопровода внутреннего модуля
Трубопровод может быть соединен в четырех направлениях, как указано ниже.
Если трубопровод соединен в направлениях (B) или (C), срежьте паз трубопровода
на стороне нижней крышки ножовочной пилой.
(B) Правый выход
(A) Правый задний
выход
(C) Левый
выход
(D) Левый задний
выход
(Сзади)
Пример: В случае с правым выходом (Несмотря на то, что на иллюстрации
отсутствует левый выход, схема в его случае идентична.)
Нижний щиток
Нижний щиток (вид изнутри)
Паз трубопровода
3.3.2. Вырезание в стене отверстия для подсоединения труб
(1) Вырежьте отверстие диаметром 65 мм в стене, как показано ниже.
(2)
Вырежьте отверстие таким образом, чтобы внешний конец был ниже (на 5-10 мм) внутреннего конца.
(3) Всегда выравнивайте относительно центра отверстия в стене. Если не выров-
нять, это приведет к утечке воды.
(4)
Отрежьте настенную трубу согласно толщине стены, вставьте в настенную крышку,
закрепите крышку при помощи виниловой ленты и проведите трубу через отверстие.
(5) Для левого трубопровода вырезайте отверстие немного ниже, чтобы обеспечить
свободный сток дренажной воды.
Настенный кронштейн
Центрирующие метки
Отверстие
65 мм
94 мм84 мм
Отверстие
65 мм
* Приобретается на месте
Закрепите при помощи
виниловой ленты *
5-10 мм
Настенная
труба *
Настенная крышка *
(Внутри)
(Снаружи)
Стена
ПРЕДУПРЕЖДЕНИЕ
Обязательно используйте настенную трубу. Если не использовать настенную трубу, соединяющий вну-
тренний и внешний модули кабель может коснуться металла, что приведет к электрическому разряду.
3.3.3. Установка настенного кронштейна
(1)
Установите настенный кронштейн таким образом, чтобы он был правильно размещен по
горизонтали и вертикали. Если настенный кронштейн наклонен, на пол будет капать вода.
(2) Установите настенный кронштейн таким образом, чтобы он был достаточно проч-
ным для выдерживания веса модуля.
Прикрепите настенный кронштейн к стене при помощи 5 или большего количества
винтов, используя отверстия вдоль внешнего края кронштейна.
• Убедитесь, что настенный кронштейн зафиксирован жестко.
Настенный кронштейн
Самонарезающие винты (большие, принадлежности)
ВНИМАНИЕ
Устанавливайте настенный кронштейн таким образом, чтобы он был выровнен
по горизонтали и вертикали.
Если не выровнять, возможна утечка воды.
9387603057_IM.indb 6 07/02/2019 18:46:16
