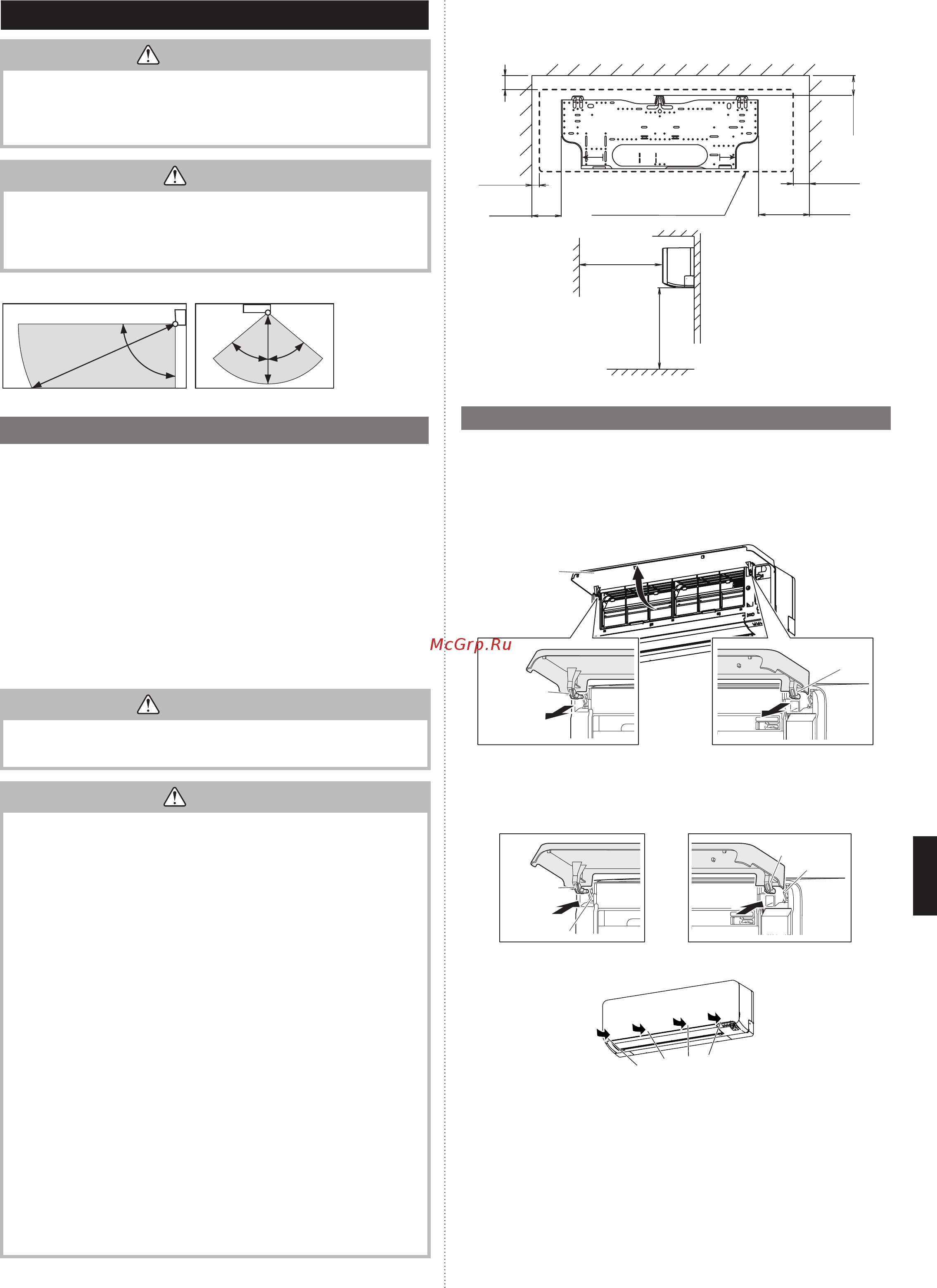

Ru-5
3. РАБОТА ПО УСТАНОВКЕ
ПРЕДУПРЕЖДЕНИЕ
При транспортировке или перемещении внутреннего блока трубы следует защи-
тить, закрыв настенными кронштейнами. Не переносите устройство, держась за
трубы внутреннего блока.
(Нагрузка, оказываемая в местах сочленения труб, может привести к утечке
горючего газа во время работы.)
ВНИМАНИЕ
• Не бейте и не нажимайте датчик обнаружения людей. Это может привести к
повреждению или неисправности.
• Не касайтесь датчика обнаружения людей. Любые царапины или грязь могут
привести к ошибкам в обнаружении.
• Не ставьте крупные предметы вблизи датчика обнаружения людей. Также
держите нагревательные приборы вне зоны обнаружения датчика.
Датчик обнаружения людей имеет следующую дальность обнаружения.
Вертикальный угол 90° (вид сбоку)
90°
50°
6 м
Горизонтальный угол 100° (вид сверху)
50°
6 м
3.1. Выбор места установки
Определите с клиентом место установки, учитывая следующее:
(1) Устанавливайте внутренний модуль ровно на крепкой стене, не подверженной
вибрациям.
(2) Впускные и выпускные порты не должны заслоняться; должна быть возможность
продувания воздухом всего помещения.
(3) Устанавливайте модуль в специальной электрической ответвленной цепи.
(4) Не устанавливайте модуль в местах, подверженных воздействию прямого
солнечного света.
(5) Устанавливайте модуль в таком месте, где его легко подключить к внешнему
модулю.
(6) Устанавливайте модуль в таком месте, где легко установить дренажную трубу.
(7) Принимайте во внимание необходимость выполнения технического
обслуживания и других действий, и оставляйте достаточное пространство, как
указано в разделе «3.1.1. Размеры установки». Также устанавливайте модуль
там, где можно удалить фильтр.
Важно выбрать правильное место еще при установке, поскольку затем переместить
модуль будет сложно.
ПРЕДУПРЕЖДЕНИЕ
Устанавливайте внутренний модуль в таком месте, которое способно выдер-
жать вес модуля. Надежно закрепите модуль, чтобы он не опрокинулся и не
упал.
ВНИМАНИЕ
Не устанавливайте модуль в следующих местах:
• Места с высоким содержанием соли, например, на морском побережье. Это
приведет к износу металлических деталей, вызвав падение деталей или утечку
воды из модуля.
• Места, в которых содержатся минеральные масла или пар или в которых
разбрызгивается большое количество масла, например, на кухне. Это приведет
к износу пластмассовых деталей, вызвав падение деталей или утечку воды из
модуля.
• Места, расположенные вблизи источников тепла.
• Места, в которых выделяются вещества, отрицательно влияющие на оборудо-
вание, такие как сернистый газ, газообразный хлор, кислоты или щелочи. Это
приведет к коррозии медных труб и паяных соединений, что может вызвать
утечку хладагента.
• Места, в которых может произойти утечка горючих газов, содержатся взвешен-
ные углеродные волокна, горючая пыль или летучие легко воспламеняющиеся
вещества, такие как растворитель или бензин.
• Утечка газа и накопление его вокруг модуля может привести к пожару.
• Места, в которых животные могут мочиться на модуль или может выделяться
аммиак.
• Не используйте модуль для особых целей, например для хранения еды, разве-
дения животных, выращивания растений или сохранения точных приборов или
предметов искусства. Он может снизить качество сохраняемых объектов.
• Установка модуль там, где дренаж не вызывает никаких проблем.
• Устанавливайте внутренний модуль, внешний модуль, кабель электропитания,
кабель связи и кабель пульта дистанционного управления на расстоянии не
менее 1 м от телевизионных и радиоприемников. Целью этого является предот-
вращение помех в приеме ТВ-сигнала или радиошума.
(Даже если компоненты установлены на расстоянии больше 1 м, при некоторых
условиях сигнала все равно может приниматься шум.)
• Если дети возрастом до 10 лет могут приближаться к устройству, примите меры
предосторожности, чтобы они не получили к нему доступ.
• Устанавливайте внутренний модуль в таком месте, где высота от пола состав-
ляет больше 1,8 м.
3.1.1. Размеры установки
Проследите, чтобы между настенным кронштейном или внутренним блоком и окру-
жающими стенами было расстояние, показанное на рисунке ниже.
Настенный кронштейн
Контуры внутреннего блока
(50 и
более)
67 и
более
(40 и
более)
(70 и
более)
107 и
более
1.500 и
более
1.800 и более
(Единицы: мм)
183 или
больше
3.2. Снятие и установка деталей
3.2.1. Снятие и установка впускной решетки
■
Снятие впускной решетки
(1) Возьмитесь за впускную решетку с двух сторон и тяните на себя, пока она не
зацепится.
(2) Удерживая впускную решетку в горизонтальном положении, потяните установочные
штифты слева и справа для разблокировки.
Впускная
решетка
Установочный
штифт
Установоч-
ный штифт
■
Установка впускной решетки
(1) Установите левый и правый установочные штифты на верхние вкладыши панели,
как показано стрелкой, удерживая впускную решетку в горизонтальном положении.
Надавите до щелчка, чтобы штифты зафиксировались.
Установочный штифт
Установочный
штифт
Вкладыш
Вкладыш
(2) Нажмите на впускную решетку и закройте ее.
Нажмите здесь
9387603057_IM.indb 5 07/02/2019 18:46:15
