22
RU
зу на рабочем столе (17) со стороны электродвига-
теля (26) и препятствует самопроизвольному пере-
мещению стопорной шпильки (25).
8.1.3. Удерживая гайки (23) вывинтите винты со
стороны рабочей поверхности стола (17) и демон-
тируйте транспортный кронштейн (24).
8.1.4. При необходимости транспортировки пилы
на дальнее расстояние, установите транспортный
кронштейн (24) в порядке обратном демонтажу.
8.2. Установка заднего упора (Рис.4)
8.2.1. Для обеспечения
большей устойчивости пи-
лы при использовании вне стационарной установ-
ки, рекомендуем установить задний упор.
8.2.2. Вывинтите на несколько оборотов винт (28)
на основании (6).
8.2.3. Как показано на (Рис.4), установите заднюю
опору (15) в посадочные гнезда на основании (6) до
упора.
8.2.4. Зафиксируйте заднюю опору (15) на основа-
нии (6) винтом (28).
8.3. Стационарная установка пилы на верстаке
(Рис
.4)
8.3.1. Для обеспечения большей устойчивости пилы
и безопасности работы, рекомендуем стационарно
закрепить вашу пилу на верстаке.
8.3.2. Демонтируйте резиновую ножку (29) на осно-
вании (6), как показано на (Рис. 4). Слева резиновая
ножка (29) демонтирована.
8.3.3. Используя болтовое соединение (не входит в
комплект поставки) закрепите пилу к верстаку через
отверстия (27) в основании (6).
8.4. Установка удлинителей рабочего
стола (Рис.5)
8.4.1. При работе с заготовками, превышающими
размеры рабочего стола торцово-усовочной пилы,
рекомендуем установить удлинители рабочего сто-
ла.
8.4.2. Вывинтите на несколько оборотов винт (11)
на основании (6).
6.1. Электрические соединения. Требования к шну-
ру питания
6.1.1. Пила подключается к сети с напряжением
220В частотой 50 Гц. В соответствии с ГОСТом пила
имеет двойную
изоляцию.
6.1.2. Для защиты электропроводки от перегрузок
на электросчётчике необходимо установить плав-
кие предохранители или автоматические выключа-
тели на 10 А.
6.1.3. Запрещается переделывать вилку, если она
не входит в розетку. Квалифицированный электрик
должен установить соответствующую розетку.
6.1.4. При повреждении шнура питания его должен
заменить изготовитель или сертифицированный
сервисный центр.
6.2. Требования при
обращении с двигателем
ВНИМАНИЕ! Для исключения опасности по-
вреждения двигателя регулярно очищайте
двигатель от опилок и древесной пыли. Таким
образом обеспечивается беспрепятственное
охлаждение двигателя.
6.2.1. Если двигатель не запускается или внезапно
останавливается при работе, сразу же отключите
пилу. Отсоедините вилку шнура питания пилы от
розетки электрической сети. Проверьте пильный
диск на свободное
вращение. Если пильный диск
вращается свободно, включите двигатель ещё раз.
Если двигатель всё ещё не вращается, попытай-
тесь по таблице возможных неисправностей найти
и устранить возможную причину.
6.2.2. Колебания напряжения сети в пределах ±10%
относительно номинального значения не влияют на
нормальную работу пилы. Однако, при тяжёлой на-
грузке необходимо, чтобы на двигатель
подавалось
напряжение 220 В.
6.2.3. Большинство проблем с двигателем вызвано
ослаблением или плохими контактами в разъёмах,
перегрузкой, пониженным напряжением (возможно,
вследствие недостаточного сечения подводящих
проводов). Поэтому всегда с помощью квалифици-
рованного электрика проверяйте все разъёмы, ра-
бочее напряжение и потребляемый пилой ток.
6.2.4. При большой длине и малом поперечном
сечении подводящих проводов на
этих проводах
происходит дополнительное падение напряже-
ния, которое приводит к проблемам с двигателем.
Поэтому для нормального функционирования этой
пилы необходимо достаточное поперечное сечение
подводящих проводов. Приведённые в таблице
данные о длине подводящих проводов относятся
к расстоянию между распределительным щитом, к
которому подсоединена пила, и вилкой штепсель-
ного разъёма пилы. При
этом, не имеет значения,
осуществляется подвод электроэнергии к пиле
через стационарные подводящие провода, через
удлинительный кабель или через комбинацию ста-
ционарных и удлинительный кабелей.
СБОРКА ПИЛЫ

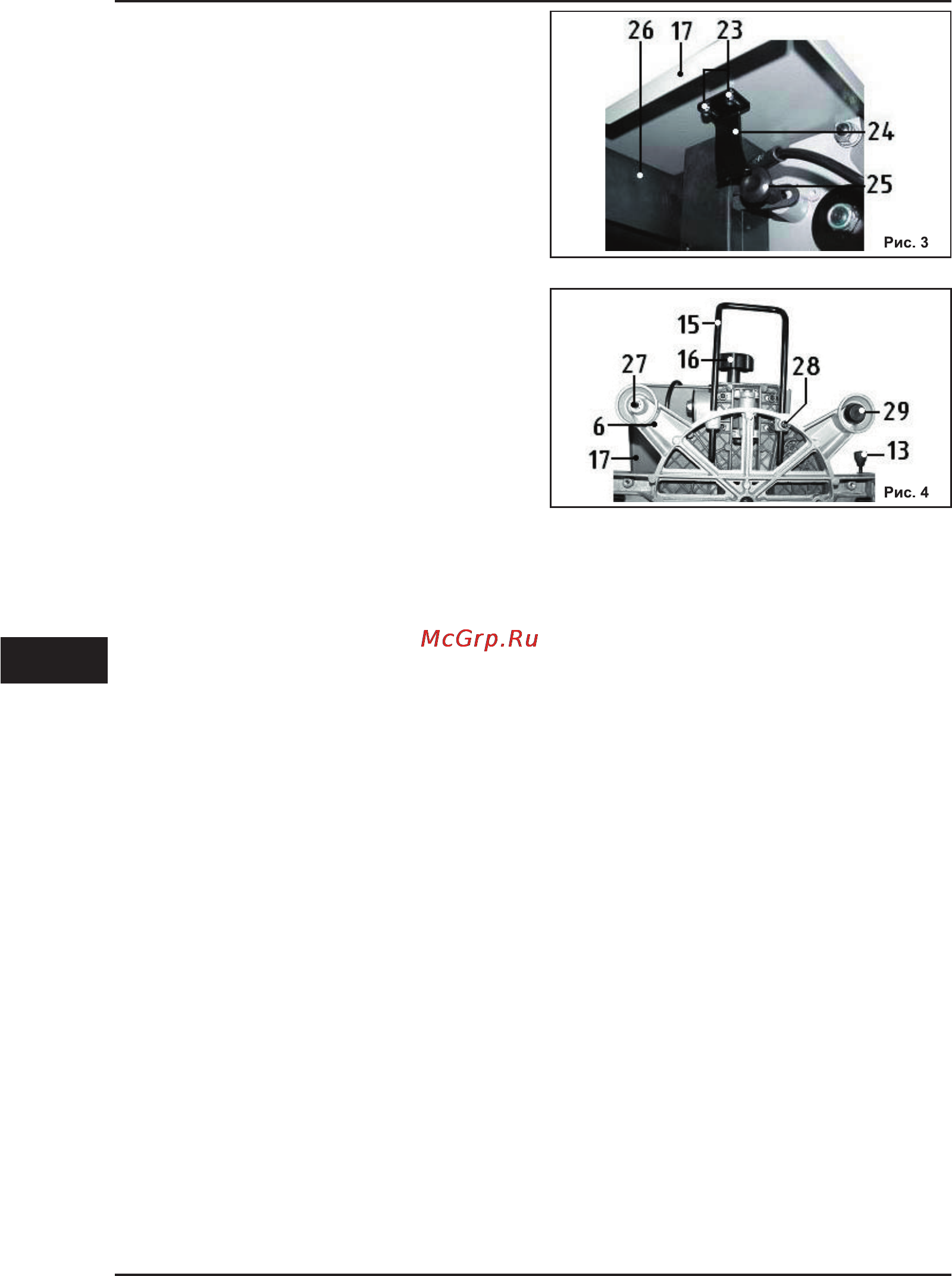

8.1. Демонтаж транспортного крепления (Рис.3)
8.1.1. На заводе-изготовителе устанавливается
транспортное крепление, обеспечивающее фикси-
рованное транспортное положение пилы.
8.1.2. Транспортный кронштейн (24) закреплен сни-
