24
RU
9.5. Подключение систем удаления опилок (Рис.9)
9.5.1. Для эффективного отвода опилок, приме-
няйте при работе с пилой пылесосы. Применение
пылесоса значительно увеличивает ресурс пилы и
позволяет поддерживать чистоту в рабочем поме-
щении.
9.5.2. Подключите шланг пылесоса к патрубку (44).
9.6. Регулировка глубины пропила (Рис.10)
9.6.1. Для выполнения сквозных распилов и не-
сквозных пропилов необходимо
правильно отрегу-
лировать глубину пропила.
9.6.2. При выполнении сквозных распилов, глуби-
на пиления должна быть отрегулирована таким
образом, чтобы пильный диск (3) был выше рас-
пиливаемой заготовки не более чем на высоту
твердосплавной напайки зуба. Для выполнения не-
сквозных пропилов необходимо точно отрегулиро-
вать глубину пропила.
9.6.3. Вращая маховик (19) против часовой стрелки,
ослабьте
фиксацию рабочего стола пилы (17).
9.6.4. Измените положение рабочего стола пилы
(17)
переместив его вверх или вниз рукой. Используй-
те мерительный инструмент для контроля глубины
пропила, установив его рядом с пильным диском
(3).
9.6.5. Удерживая рабочий стол пилы (17), зафикси-
руйте его в этом положении, вращая маховик (19)
по часовой стрелке.
9.6.6. Проконтролируйте еще раз правильность
установки
глубины пропила. При необходимости
повторите регулировку.
9.7. Расклиниватель и его правильная установка
9.7.1. Расклиниватель (45) входит в пропил в за-
готовке и предотвращает возможное заклинивание
пильного диска (3) при смещениях распиливаемой
заготовки.
9.7.2. Регулировку положения расклинивателя (45)
необходимо производить в положении пильной ма-
шины.
9.7.3. Ослабьте винты (46) крепления расклинива-
теля (45). Расклиниватель (45) должен находиться в
одной
плоскости с пильным диском (3) на расстоя-
нии от него 5-6 мм.
9.7.4. Зафиксируйте отрегулированное положение
расклинивателя (45) затянув винты (46). Проконтро-
лируйте правильность положения расклинивателя
(46) относительно пильного диска (3). При необхо-
димости повторите регулировку.
стола (7). Преодолевая упругое сопротивление, за
ручку (8) поверните поворотный стол (7) на необ-
ходимый угол.
Перемещение стола (7) с указателем (9) контроли-
руйте по шкале
(10). Зафиксируйте выбранное по-
ложение стола (7) винтом (36)
9.3.3. При выполнении точных работ при установке
угла поворота стола (7) пользуйтесь угломерами,
шаблонами и т. п. После установки угла поворота
стола (7) произведите пробное пиление на обрез-
ках заготовок.
9.3.4. При несоответствии показаний указателя (9)
истинному значению поворота стола, отрегулируйте
положение указателя (9). Для этого немного откру-
тив
винт (35) переместите указатель (9) на истин-
ное значение по шкале (10) и удерживая указатель
(9) в новом положении затяните винт (35).

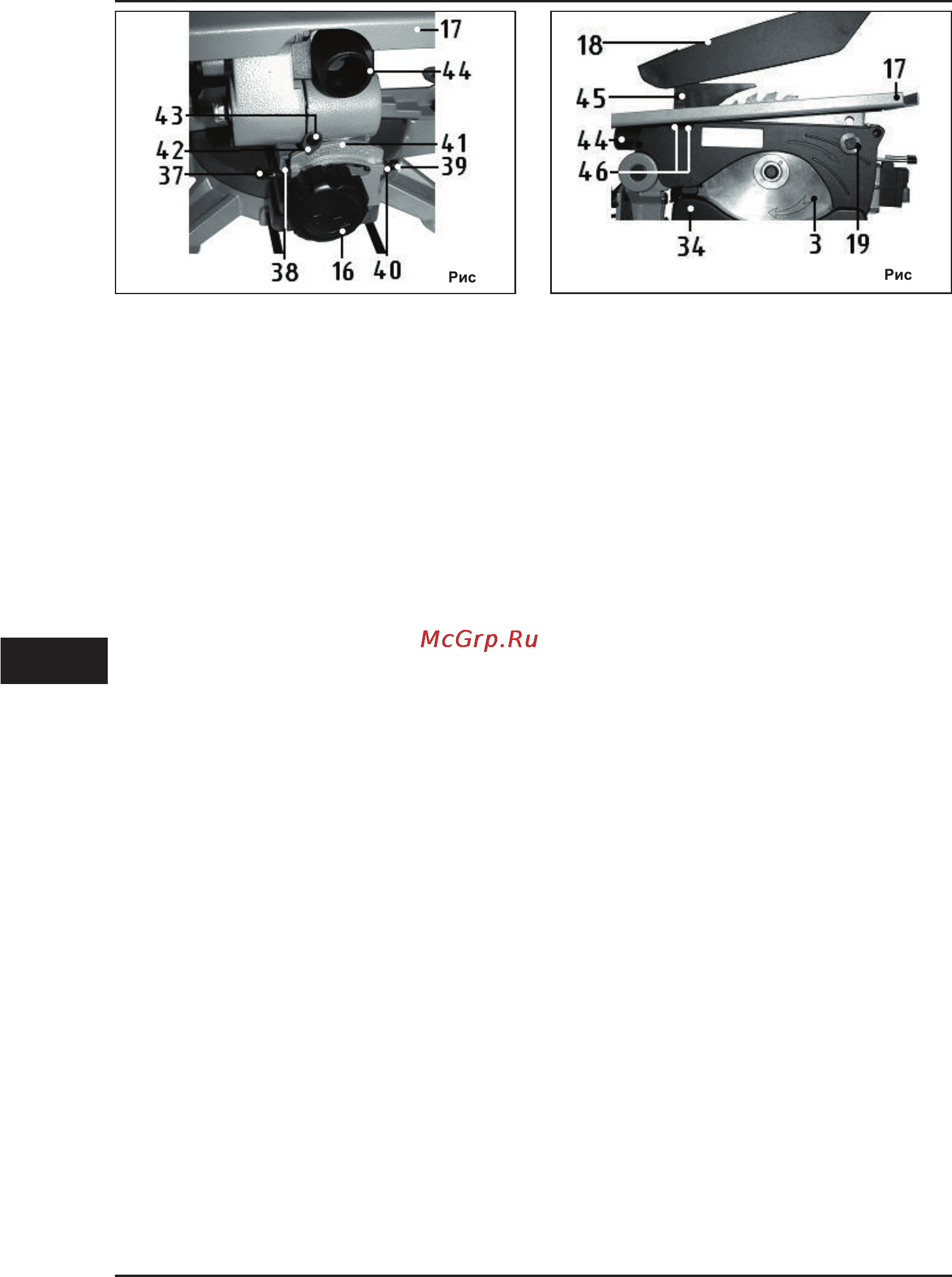

9.4. Установка угла наклона пильного диска (Рис.9)
9.4.1. Для выполнения наклонного пиления необхо-
димо произвести наклон пильного диска.
9.4.2. Повернув против часовой стрелки маховик
винта (16) наклоните пильный блок влево на не-
обходимый угол. Угол наклона
пильного диска кон-
тролируйте по шкале (41) и указателю (42). Зафик-
сируйте выбранный угол наклона пильного диска
повернув по часовой стрелке маховик винта (16).
9.4.3. Отрегулируйте положение пильного диска
00. Для этого ослабьте контргайку (38) и установив
при помощи угольника перпендикулярность пиль-
ного диска к поворотному столу зафиксируйте это
положение упорным винтом (37). Удерживая винт
(37) зафиксируйте
его в выбранном положении кон-
тргайкой (38).
9.4.4. Отрегулируйте положение пильного диска
45º. Для этого ослабьте контргайку (40) и установив
при помощи
угольника угол 45º пильного диска к поворотному
столу зафиксируйте это положение упорным вин-
том (39).
Удерживая винт (39) зафиксируйте его в выбранном
положении контргайкой (40).
9.4.5. При несоответствии показаний указателя (42)
истинному значению наклона пильного диска, от-
регулируйте положение указателя (42). Для этого
немного открутив винт (43) переместите указатель
(42) на истинное значение по шкале (41) и удер-
живая указатель (42) в новом положении затяните
винт (43).
. 9
. 10
