D-EOMZC00309-19RU
Инструкция по эксплуатации
15/63
EWAD TZB
EWAD/H TZC
EWAD MZ
Ниже приводится схема работы контакта двойной уставки:
- Контакт разомкнут — выбрана первичная уставка
- Контакт замкнут — выбрана вторичная уставка
Сведения о переключении между первичной и вторичной уставками с помощью планировщика см. в разделе 4.1.2.
При активации функции планировщика контакт двойной уставки не учитывается.
При выборе рабочего режима Cool/Ice w/Glycol («Охлаждение/хранение льда с гликолем») контакт двойной
уставки используется для переключения между режимами Cool («Охлаждение») и Ice («Хранение льда»).
При этом активная уставка остается прежней
Сведения об изменении активной уставки через сеть см. в разделе «Сетевое управление» 4.5.
Далее активную уставку можно изменить с помощью функции Setpoint Reset («Сбора уставок»). Подробное
описание см. в разделе 4.10.3.

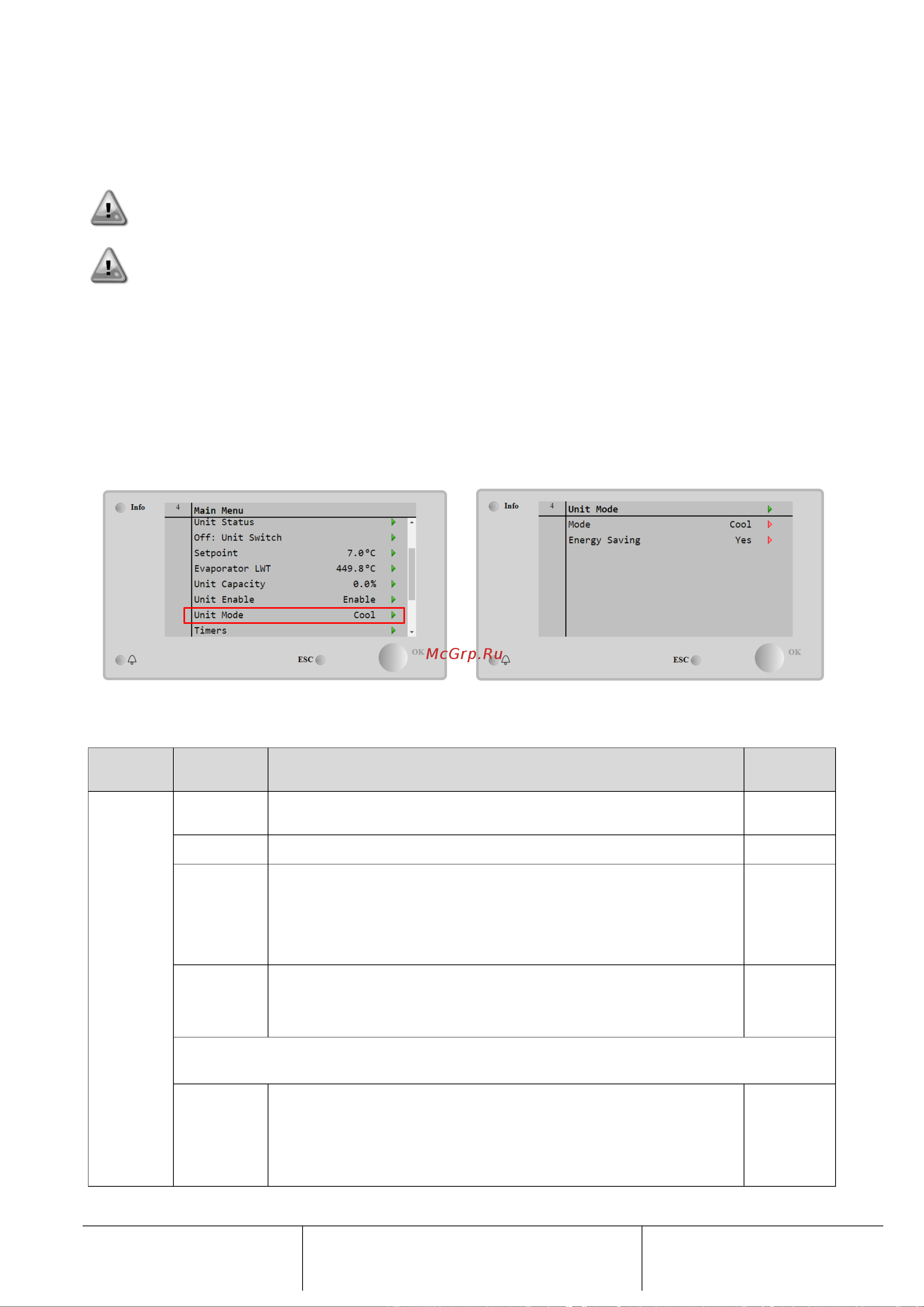

4.3 Режим работы агрегата
Режим работы агрегата определяет, работает ли чиллер в режиме охлаждения или нагрева воды. Текущий режим
показан на главной странице в меню Unit Mode («Режим работы агрегата»).
В зависимости от типа агрегата, в меню режима работы агрегата по служебному паролю можно выбрать разные
режимы работы. В нижеприведенной таблице перечислены все режимы с разъяснениями.
Параметр
Значение
Описание
Диапазон
работы
агрегата
Mode
Cool
Используется для охлаждения воды до 4 °C. В водяном контуре, как правило,
не применяется гликоль, за исключением случаев, когда температура
окружающего воздуха может достигать низких значений.
A/C и W/C
Cool w/Glycol
Используется для охлаждения воды ниже 4 °C. В водяном контуре испарителя
применяется водный раствор гликоля.
A/C и W/C
Cool/Ice
w/Glycol
Используется одновременно для охлаждения и хранения льда. Для
переключения между двумя режимами используется физический контакт
Двойной уставки.
Контакт Двойной уставки разомкнут: чиллер работает в режиме охлаждения с
активной уставкой LWT охлаждения.
Контакт Двойной уставки замнут: чиллер работает в режиме хранения льда с
активной уставкой Ice LWT.
A/C и W/C
Хранение
льда с
гликолем
Используется в режиме хранения льда. В данном режиме компрессоры
работают на полную мощность для создания запаса льда, после чего
останавливаются не менее чем на 12 часов. Компрессоры в этом режиме не
работают с частичной нагрузкой, они или работают на полную мощность, или
отключены.
A/C и W/C
В следующих режимах существует возможность переключения между режимом нагрева и
одним из описанных выше режимов охлаждения (Cool, - охлаждение, Cool w/Glycol -
охлаждение с гликолем, Ice - хранение льда)
Heat/Cool
Используется как для охлаждения, так и для нагрева. Работа в этом режиме
осуществляется по двум уставкам, выбираемым переключателем Cool/Heat в
электрическом шкафу
• Положение COOL: чиллер работает в режиме охлаждения с активной
уставкой Cool LWT 1.
• Положение HEAT: чиллер работает в режиме теплового насоса с активной
уставкой Heat LWT.
W/C
