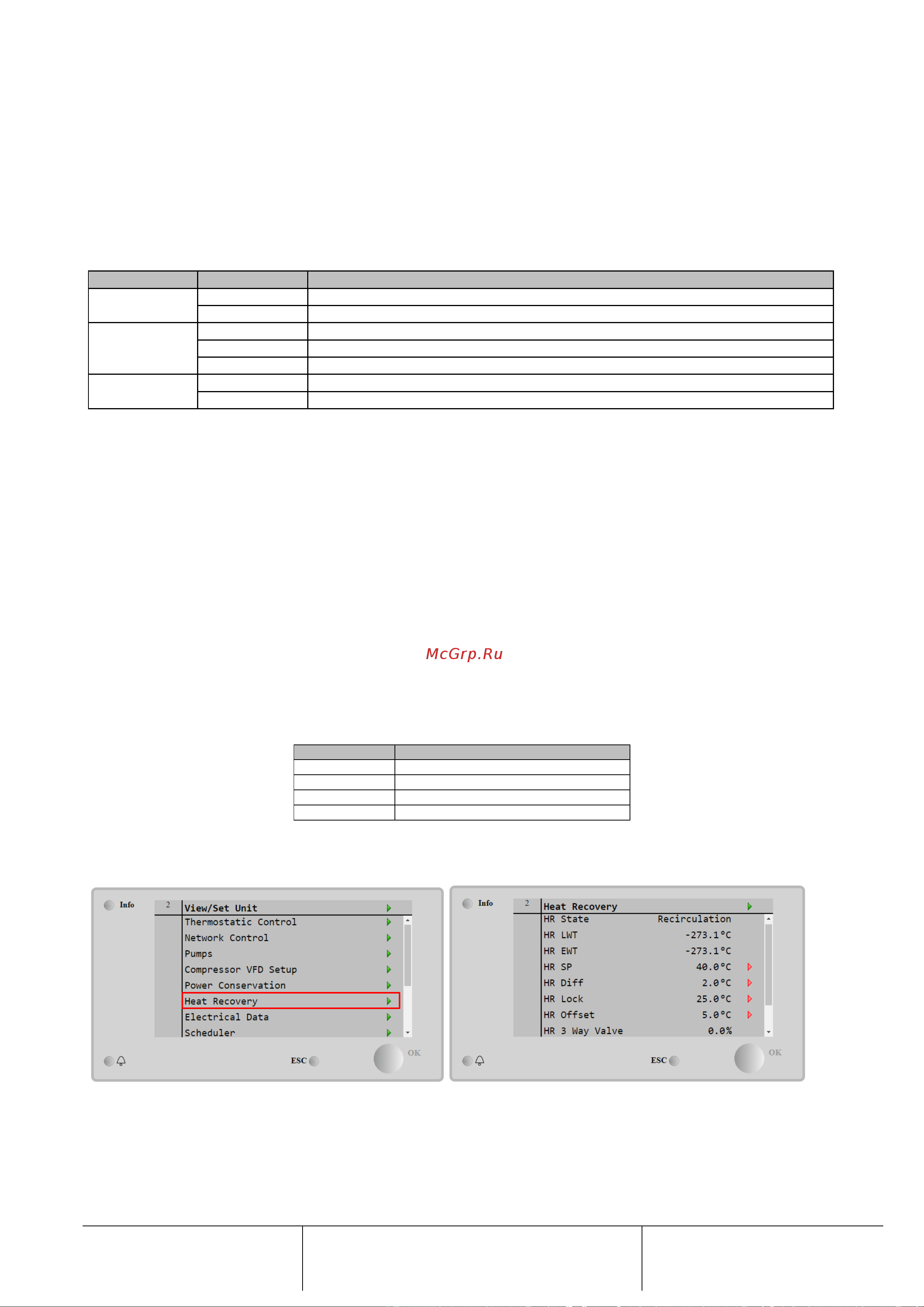

D-EOMZC00309-19RU
Инструкция по эксплуатации
29/63
EWAD TZB
EWAD/H TZC
EWAD MZ
Для работы с утилитой DoS заказчик должен сообщить компании Daikin серийный номер и подписаться на сервис
DoS. Затем с этой страницы заказчик сможет:
• Запускать/останавливать соединение с DoS
• Проверять статус соединения с сервисом DoS
• Включать/отключать опцию удаленного обновления
с учетом параметров, показанных в таблице ниже.
Параметр
Значение
Описание
Comm Start
Off
Прекращение соединения с DoS
Start
Установление соединения с DoS
Comm State
-
Соединение с DoS отключено
IPErr
Не удалось установить соединение с DoS
Connected
Соединение с DoS успешно установлено
Remote Update
Enable
Включение опции удаленного обновления
Disable
Отключение опции удаленного обновления
Из всех сервисов, предоставляемых DoS, опция Remote Update («Удаленное обновление») позволяет удаленно
обновлять ПО, установленное на ПЛК-контроллере, без вмешательства технического персонала. Для этого нужно
лишь присвоить параметру Remote Update («Удаленное обновление») значение Enable («Включено»). Если эта
опция не нужна, сохраняйте значение параметра Disable («Отключено»).
В маловероятном случае замены ПЛК соединение с DoS можно перенести на новый ПЛК. Для этого нужно лишь
сообщить текущий ключ активации компании Daikin.
4.14 Рекуперация тепла
В данном чиллере может поддерживаться функция полной рекуперации тепла. Для этой функции требуется
дополнительный модуль и датчики, чтобы считывать значений температуры воды рекуператора на входе и выходе
и водяным насосам для рекуперации тепла.
Функция рекуперации включается с помощью переключателя Q8, монтированного на агрегате и требующего
настроек на контроллере агрегата чтобы он работал надлежащим образом. Прежде всего, необходимо включить
эту функцию на главном контроллере, чтобы отобразились все относящиеся к ней настройки. Перейти на Main
Menu→Commission Unit→Configuration→Circuit1(Circuit2)
Параметр
Описание
Apply Changes
No («Нет»), Yes («Да»)
Comp Freq
Частота компрессора
Fans
Количество доступных вентиляторов.
Heat Recovery
Disable (Откл.), Enable (Вкл.)
Затем перейти на Main Menu→View/Set Unit→Heat Recovery.
После выполненных действий требуется перезагрузить контроллер с внесенными изменениями. После
перезагрузки все данные и настройки функции рекуперации тепла будут отображаться на дисплее ЧМИ.
