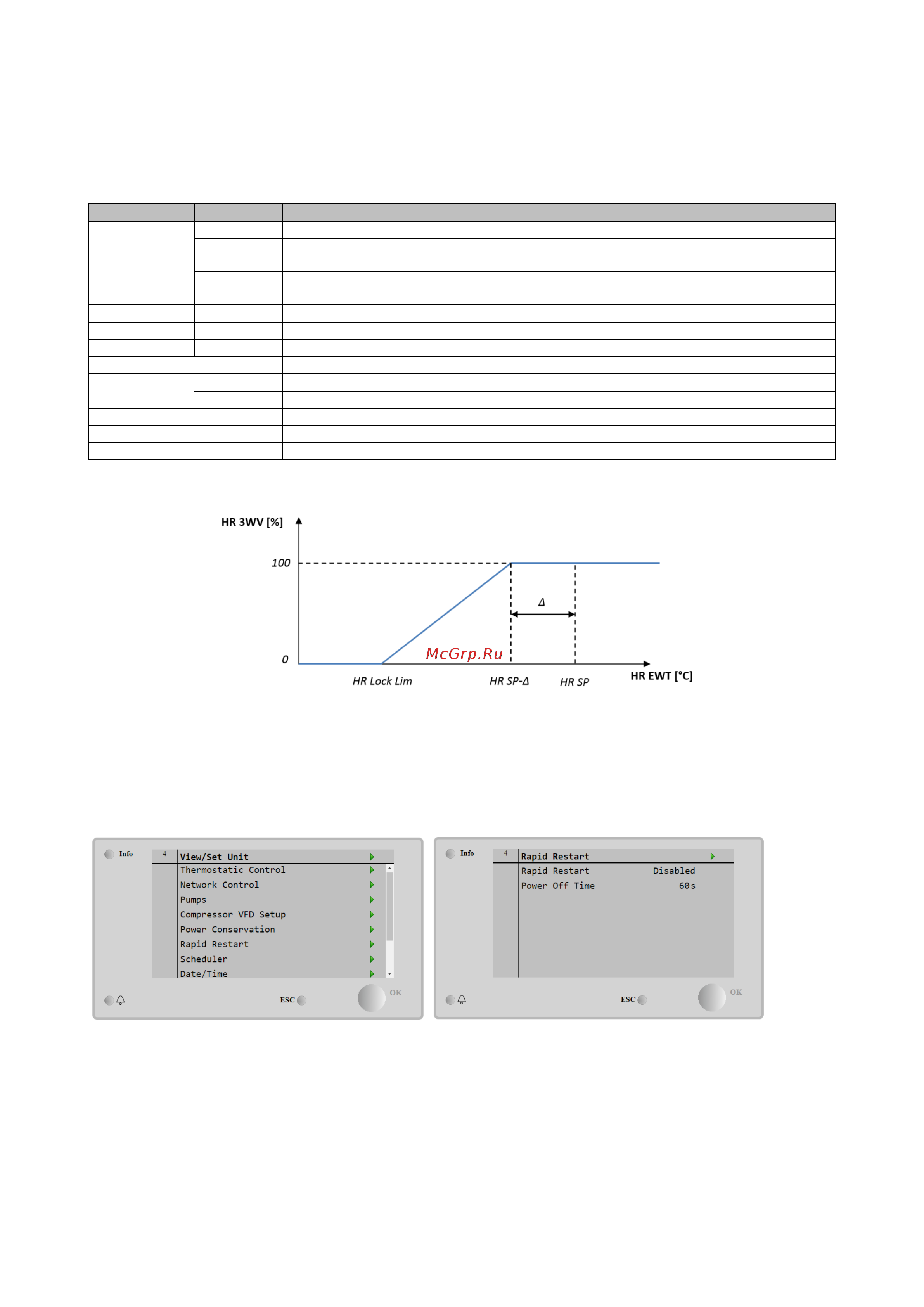

D-EOMZC00309-19RU
Инструкция по эксплуатации
30/63
EWAD TZB
EWAD/H TZC
EWAD MZ
Кроме того, будет показана уставка рекуперации тепла и значение перепада; эти данные при необходимости
можно изменить:
Параметр
Значение
Описание
HR State
Off
Функция рекуперации тепла отключена
Recirculation
Насос-рекуператор работает, но вентилятор чиллера не контролирует температуру
воды рекуператора
Regulation
Насос-рекуператор работает, а вентиляторы чиллера контролируют температуру
воды рекуператора
HR LWT
Температура воды на выходе из рекуператора
HR EWT
Температура воды на входе в рекуператор
HR EWT Sp
Значение уставки температуры воды на входе в рекуператор
HR EWT Dif
Рекуперация тепла
HR Lock Limit
Предел блокирования рекуператора
HR Delta Sp
Отклонение уставки рекуперации тепла
HR 3-Way Valve
Степень открытия трехходового рекуперирующего клапана
HR Pumps
Состояние насоса-рекуператора
HR Pump Hours
Наработка насоса-рекуператора
4.15 Быстрый перезапуск
В данном чиллере может быть включена последовательность Rapid Restart («Быстрый перезапуск»,
дополнительно) в результате отказа цепи питания. Через цифровой контакт на контроллер поступает сообщение
об активации этой функции. Конфигурирование функции производится на заводе.
Функция быстрого перезапуска активируется в следующих ситуациях:
• Отказ цепи питания на период до 180 секунд
• Переключатели агрегата и контуров включены.
• Аварийные сигналы агрегата или контуров отсутствуют.
• Агрегат работает в обычном режиме
• Контур BMS работает в режиме Авто, если источником команд управления является сеть
