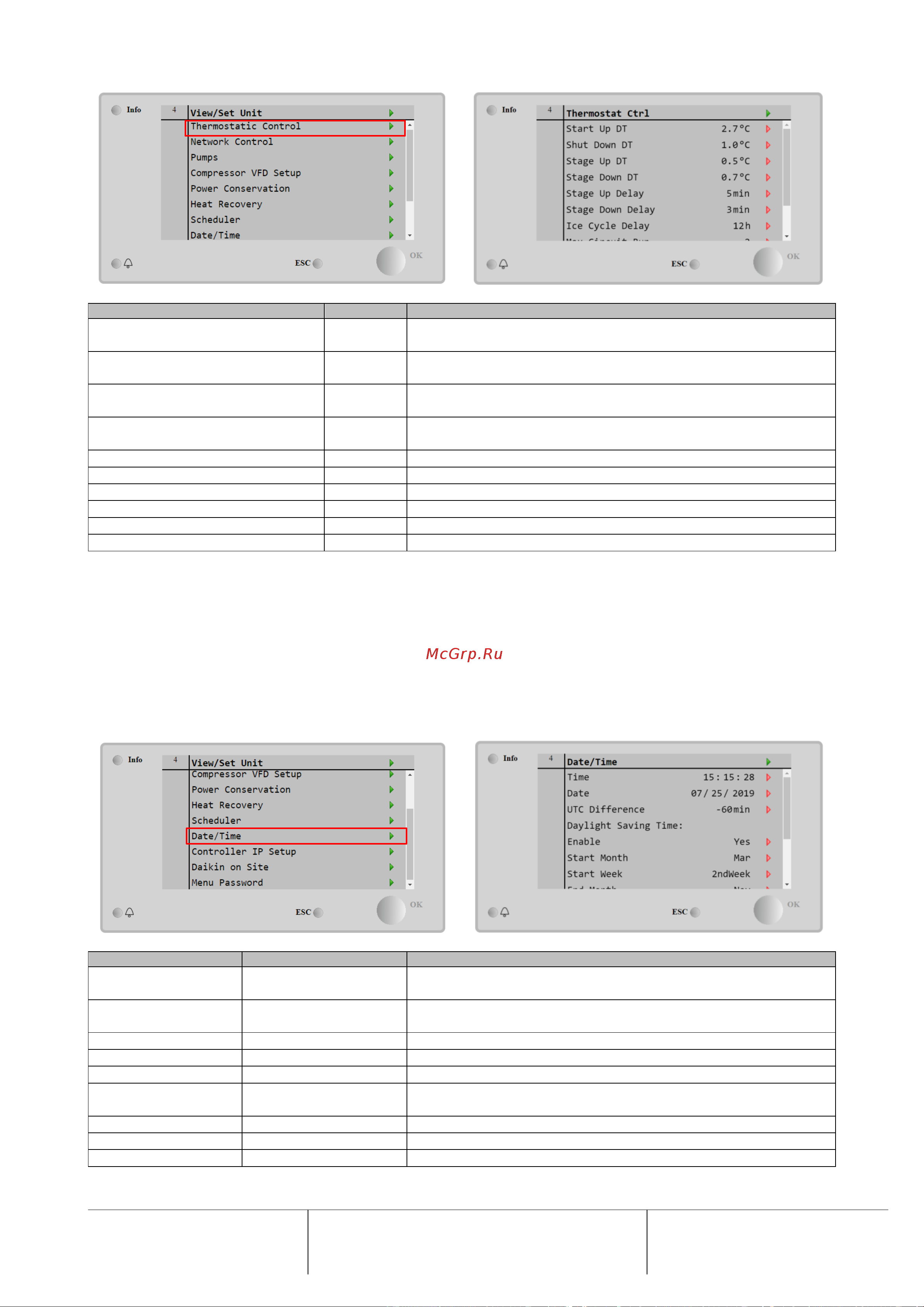

D-EOMZC00309-19RU
Инструкция по эксплуатации
20/63
EWAD TZB
EWAD/H TZC
EWAD MZ
Параметр
Значение
Описание
Start Up DT
Разница температур по отношению к активной уставке для
запуска агрегата (пуск первого компрессора)
Shut Down DT
Разница температур по отношению к активной уставке для
остановки агрегата (отключение первого компрессора)
Stage Up DT
Разница температур по отношению к активной уставке для
запуска компрессора
Stage Down DT
Разница температур по отношению к активной уставке для
остановки компрессора
Stage Up Delay
Минимальный интервал между запуском компрессоров
Stage Down Delay
Минимальный интервал между отключением компрессоров
Ice Cycle Delay
Время ожидания агрегата в режиме хранения льда
Max Circuits Run
Ограничение числа используемых контуров
Next Circuit On
Показывает новый контур для запуска
Next Circuit Off
Показывает новый контур для останова
4.7 Дата/время
Контроллер агрегата может хранить значения фактической даты и времени, которые используются для:
1. Проектировщика
2. Чередования резервного чиллера с конфигурацией «задающий-ведомый».
3. Журнал аварийных сигналов
Значения даты и времени можно изменить в меню View/Set Unit → Date/Time
Параметр
Значение
Описание
Time
Фактическая дата. Нажмите для изменения значения. Формат:
чч:мм:сс
Date
Фактическая дата. Нажмите для изменения значения. Формат:
чч:мм:сс
Day
Показывает день недели.
UTC Difference
Всемирное координированное время.
Daylight Saving Time:
Enable
No, Yes
Используется для включения/отключения автоматического
переключателя летнего времени
Start Month
NA, Jan…Dec
Месяц начала летнего времени
Start Week
1
st
…5
th
week
Неделя начала летнего времени
End Month
NA, Jan…Dec
Месяц окончания летнего времени
