D-EOMZC00309-19RU
Инструкция по эксплуатации
25/63
EWAD TZB
EWAD/H TZC
EWAD MZ
Параметр
Значение
Max Reset (MR)
0,0°C 10,0°C
Start Reset DT
10.0°C 29.4°C
Max Reset OAT (MROAT)
10.0°C 29.4°C
Start Reset OAT (SROAT)
10.0°C 29.4°C

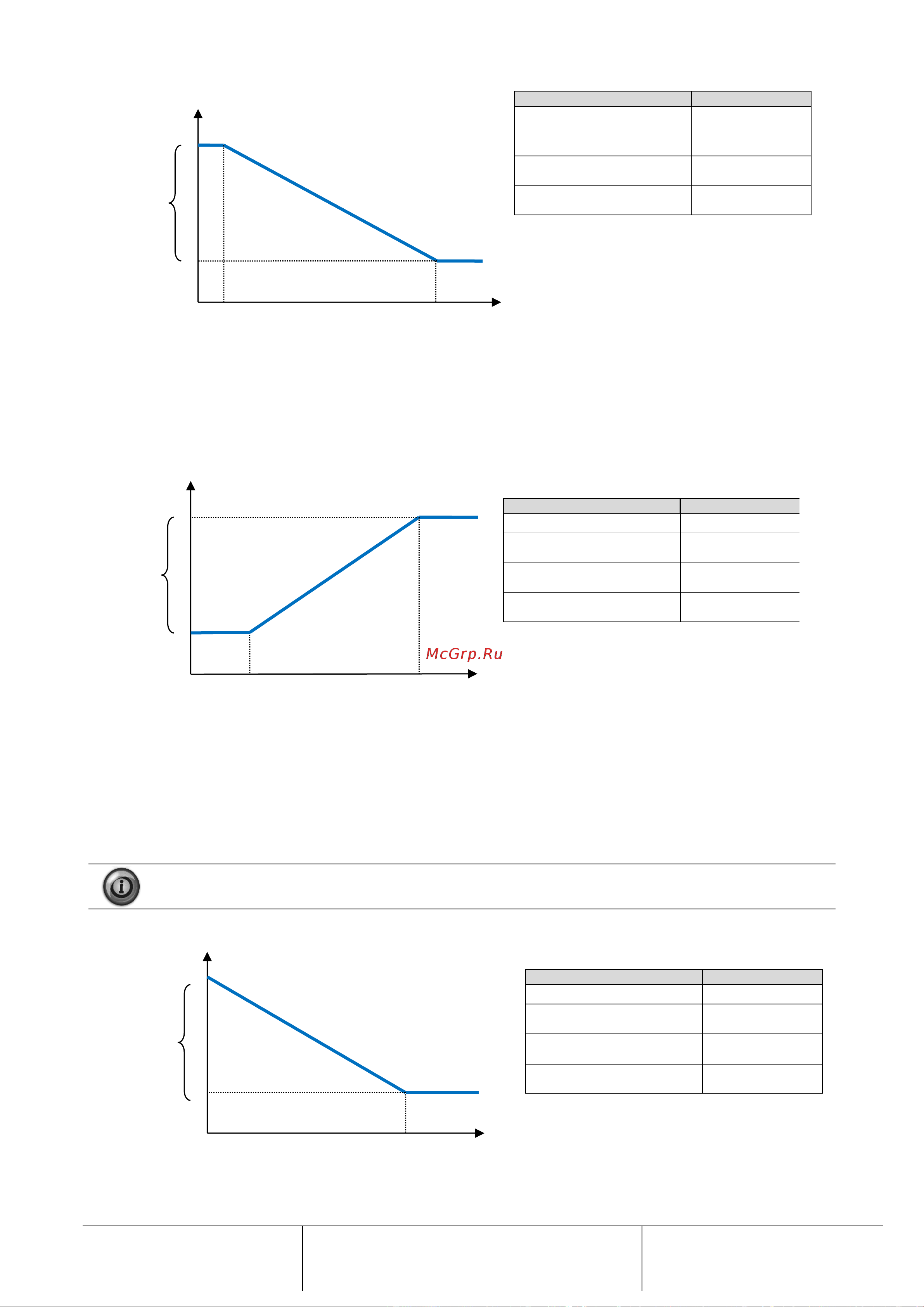

4.10.3.2 Сброс уставки по внешнему сигналу 4–20 мА
Активная уставка рассчитывается с учетом приложения внешнего сигнала 4–20 мА. Сила тока в 4 мА соответствует
сдвигу в 0°C, а 20 мА — значению из параметра Max Reset (MR).
Параметр
Значение
Max Reset (MR)
0,0°C 10,0°C
Start Reset DT
10.0°C 29.4°C
Max Reset OAT (MROAT)
10.0°C 29.4°C
Start Reset OAT (SROAT)
10.0°C 29.4°C
4.10.3.3 Сброс уставок по возврату
Активная уставка рассчитывается с учетом поправки, которая зависит от температуры входящей (возвратной)
воды испарителя. Когда разница температур ΔT испарителя опустится ниже значения SRΔT, сдвиг уставки LWT
начнет нарастать до достижения значения MR, при котором температура возвратной воды достигает температуры
охлажденной воды.
Параметр Return Reset может отрицательно повлиять на работу чиллера, если он работает с
переменным расходом. Не рекомендуется придерживаться этой стратегии при инверторном
регулировании расхода воды.
Параметр
Значение
Max Reset (MR)
0,0°C 10,0°C
Start Reset DT
10.0°C 29.4°C
Max Reset OAT (MROAT)
10.0°C 29.4°C
Start Reset OAT (SROAT)
10.0°C 29.4°C
SROAT
OAT
A
S
LWT SP
MR
LWT SP + MR
MROAT
4 мА
20 мА
Signal
AS
LWT SP
MR
LWT SP + MR
0
SRT
Исп. T
AS
LWT SP
MR
LWT SP + MR
