D-EOMZC00309-19RU
Инструкция по эксплуатации
24/63
EWAD TZB
EWAD/H TZC
EWAD MZ

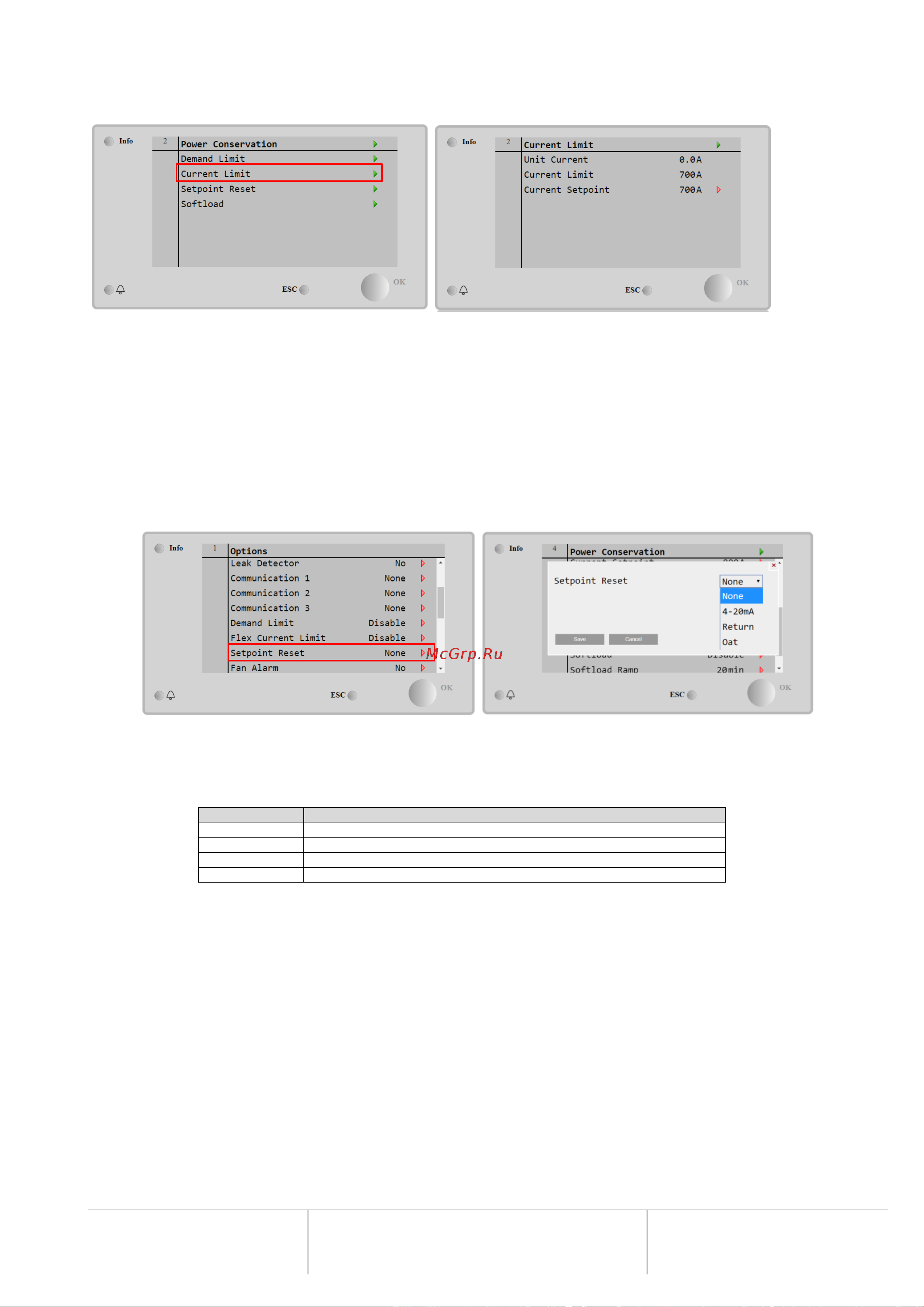

Всю информацию о данной функции можно найти на странице Main Menu → View/set Unit → Power Configuration
→ Current Limit.
4.10.3 Сброс уставок
При возникновении определенных обстоятельств функция сброса уставки отменяет температуру охлажденной
воды, выбранную с помощью интерфейса. С помощью данной функции уменьшается энергопотребления и
оптимизируется комфорт. Можно выбрать три различные стратегии регулирования:
• Сброс уставки по температуре наружного воздуха (OAT)
• Сброс уставки по внешнему сигналу (4–20 мА)
• Сброс уставки по разнице температур испарителя (возврат)
Для выбора подходящего способа сброса уставок перейдите в Main Menu → Commission Unit → Configuration →
Options и измените параметр Setpoint Reset («Сброс уставок») в соответствии со следующей таблицей:
Параметр
Описание
Max Reset
Макс. сброс уставки (действительна для всех активных режимов)
Start Reset DT
Используется для сброса уставки по разнице температур испарителя
Max Reset OAT
См. сброс уставки по OAT
Strt Reset OAT
См. сброс уставки по OAT
Параметры каждого из указанных способов необходимо настроить (хотя есть и стандартные настройки) в меню
Main Menu → View/Set Unit → Power Conservation→ Setpoint Reset.
Обратите внимание на то, что параметры конкретного способа будут доступны только после установки конкретного
значения для функции сброса уставок и повторного запуска UC.
4.10.3.1 Сброс уставок по OAT (только для агрегатов A/C)
Активная уставка рассчитывается с учетом поправки, которая является функцией температуры окружающей среды
(OAT). По мере опускания температуры ниже точки начала сброса OAT (SROAT) уставка LWT постепенно
увеличивается, пока OAT не достигнет значения максимального сброса OAT (MROAT). За пределами этого
значения уставка LWT увеличивается на величину максимального сброса (MR).
