D-EOMZC00309-19RU
Инструкция по эксплуатации
18/63
EWAD TZB
EWAD/H TZC
EWAD MZ

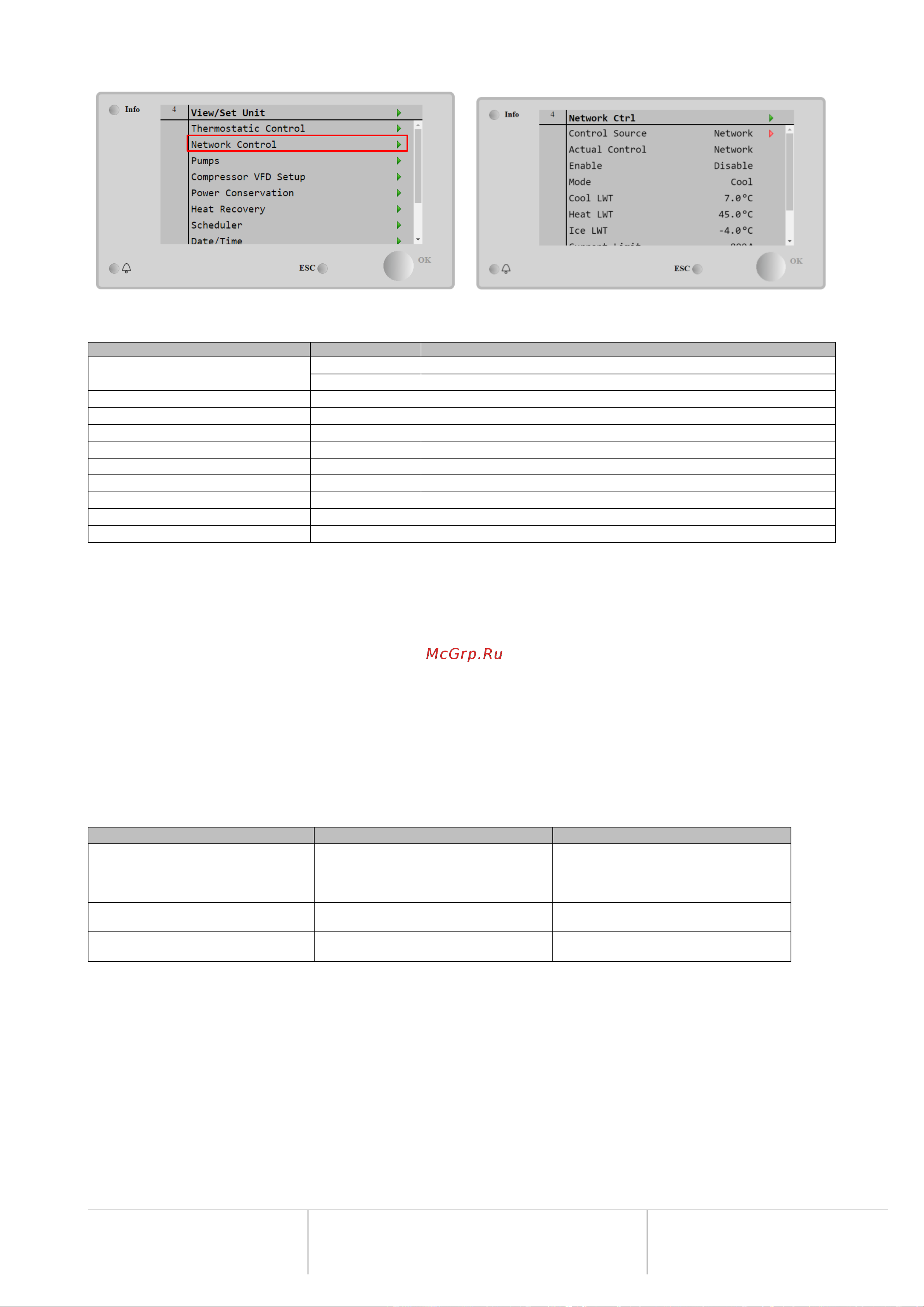

В меню сетевого управления показаны все основные значения, полученные с помощью последовательного
протокола.
Параметр
Значение
Описание
Control Source
Local
Сетевое управление отключено
Network
Сетевое управление включено
Actual Control
Local,Network
Активное управление на автономном уровне/уровне BMS
Enable
-
Команда вкл/откл по сети
Mode
-
Выбор режима работы по сети
Cool LWT
-
Выбор уставки температуры охлаждающей воды по сети
Heat LWT
-
Выбор уставки температуры воды нагрева по сети
Ice LWT
-
Выбор уставки температуры воды со льдом по сети
Current Limit
Уставка для ограничения тока с BMS
Capacity Limit
-
Ограничение производительности по сети
Remote Server
Активация удаленного сервера
С конкретными адресами регистров и соответствующим уровнем доступа с правом на чтение/письмо можно
ознакомиться в документации к протоколу связи.
4.6 Управление терморегулятором
Настройки управления терморегулятором позволяют задать реакцию на колебания температуры. Для большей
части областей применения достаточно стандартных настроек, однако в случае особых условий на установке
может потребоваться дополнительная регулировка для плавного и точного управления агрегатом или его более
быстрого реагирования.
Регулятор запустит первый компрессор, если обнаружит, что температура выше (Режим охлаждения) или ниже
(Режим нагрева) активной уставки не менее чем на величину Start Up DT. Поэтапный запуск других компрессоров
осуществляется, если температура выше (режим охлаждения) или ниже (режим нагрева) активной уставки не
менее чем на величину Stage Up DT (SU). Остановка компрессоров осуществляется согласно той же процедуре с
учетом параметров Stage Down DT и Shut Down DT.
Режим охлаждения
Режим нагрева
Пуск первого компрессора
Температура > Уставка + Start Up DT
Температура < Уставка – Start Up DT
Пуск других компрессоров
Температура > Уставка + Stage Up DT
Температура < Уставка – Stage Up DT
Остановка последнего компрессора
Температура < Уставка – Shut Dn DT
Температура > Уставка – Shut Dn DT
Остановка других компрессоров
Температура < Уставка – Stage Dn DT
Температура > Уставка – Stage Dn DT
На следующем графике изображен качественный пример последовательности запуска компрессоров в режиме
охлаждения.
