D-EIMAC01108-16EU - 110/248

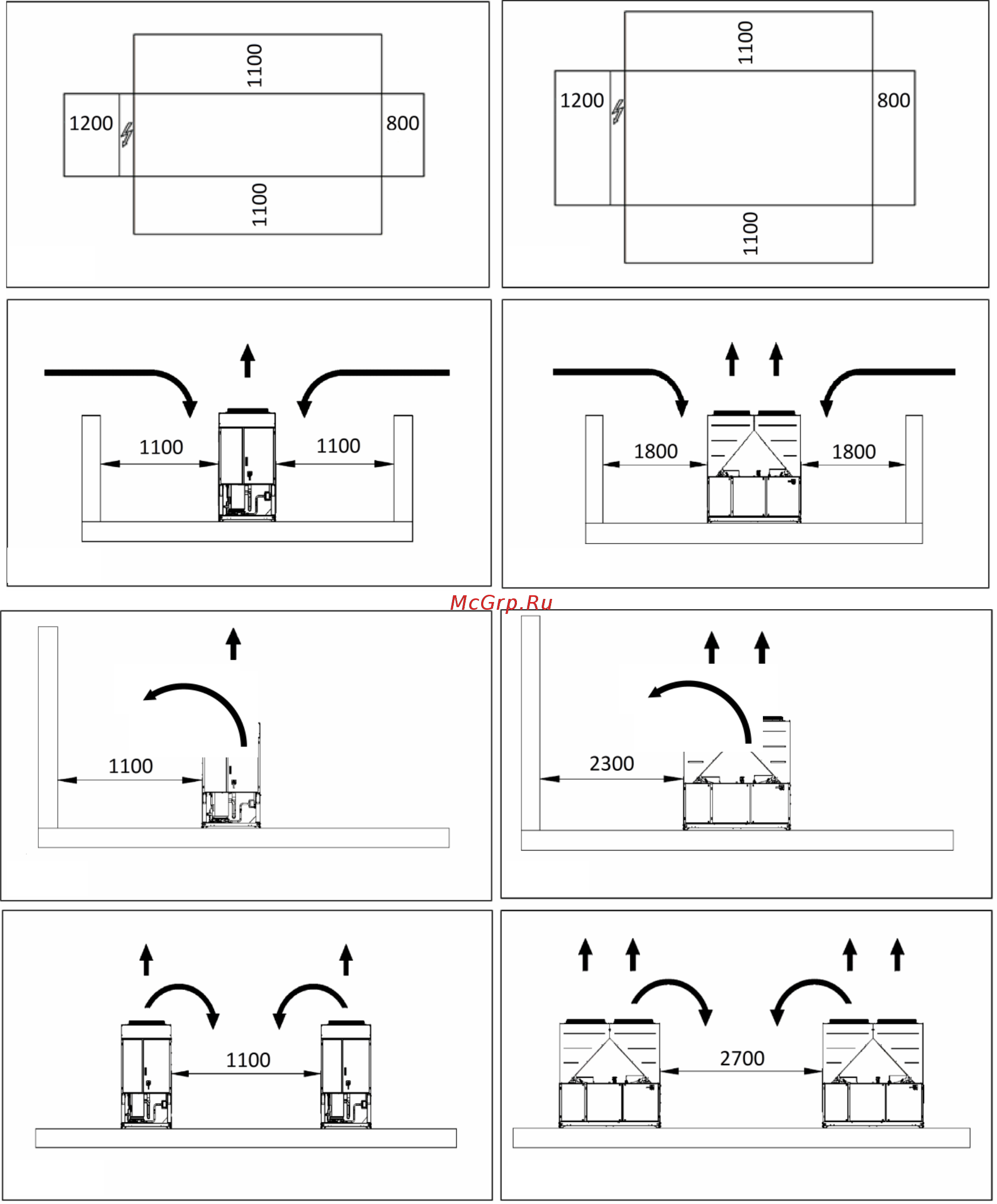

Рисунок 4 - Минимальное требуемое свободное пространство
7. Um filtro ou um dispositivo que possa remover as partículas
do fluido. O uso de um filtro prolonga a vida útil do
evaporador e da bomba e auxilia o sistema hidráulico a
manter-se em melhores condições.
8. O evaporador possui uma resistência elétrica de um
termóstato que garante a proteção contra o congelamento
da água em temperatura ambiente mínima de –25°C. Todos
os outros tubos de água/dispositivos hidráulicos externos da
unidade devem ser protegidos contra o congelamento.
9. O dispositivo de recuperação de calor deve ser esvaziado
da água durante o período do inverno, exceto se for
adicionado ao circuito hidráulico uma mistura de
etilenoglicol na percentagem apropriada.
10. Se a unidade for substituída, todo o sistema hidráulico deve
ser esvaziado e limpo antes que a nova unidade seja
Рис. 4C
Рис. 4B
Рис. 4A
Fig. 4F
Fig. 4E
Рис. 4G
Рис. 4H
Рис. 4D
