D-EIMAC01108-16EU - 225/248

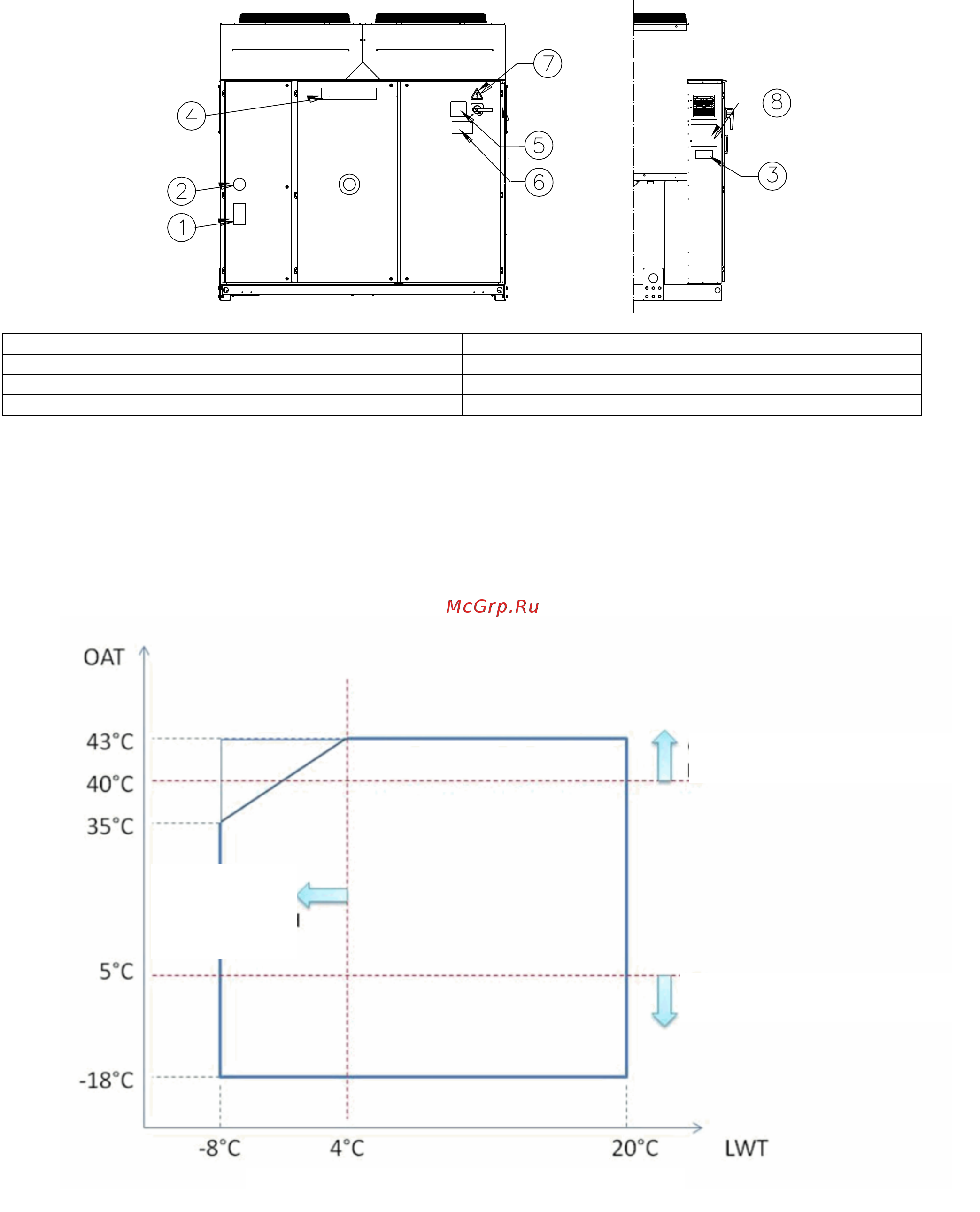

Обозначения на етикета
Инструкции за повдигане 2 - Работни ограничения
Leaving Water temperature (°C)
Забележка
Горните графики представляват насоки относно работните граници на обхвата. Моля, консултирайте Софтуер за Избор
на Охладител (CSS) за реалните работни граници в работни условия за всеки размер.
Легенда
Температура на среда (°C) = Входна Температура на Въздух на Кондензатора (°C)
Температура на изходяща вода (°C) = Температура на Изходяща Вода на Изпарител (°C)
1 – Символ за незапалим газ
5 – Указание за затягане на кабелите
2 – Вид на газа
6 – Указание за опасно напрежение
3 – Обозначителни данни на табелката на уреда
7 – Символ за електрическа опасност
4 – Лого на производителя
8 – Инструкции за повдигане
Температура на среда (°C)
Температура на изходяща вода (°C)
В тази зона охладителят може да
работи на частично натоварване
Изисква се опция зареждане в
атмосфера
Изисква се
опция гликол
