D-EIMAC01108-16EU - 68/248
ISTRUZIONI ORIGINALI IN INGLESE
Questo manuale costituisce un importante documento di supporto per il personale qualificato, ma non può mai sostituirsi a esso.
Grazie per aver acquistato questo chiller
PRIMA DI PROCEDERE CON L’INSTALLAZIONE E L’AVVIO
DELL’UNITA’ LEGGERE ATTENTAMENTE IL PRESENTE
MANUALE.
UN’INSTALLAZIONE IMPROPRIA PUO’ CAUSARE SCOSSE
ELETTRICHE, CORTOCIRCUITI, PERDITE, INCENDI O DANNI DI
ALTRO TIPO ALL’APPARECCHIATURA O LESIONI ALLE PERSONE.
L’UNITA’ DEVE ESSERE INSTALLATA DA UN
OPERATORE/TECNICO PROFESSIONISTA.
L’AVVIO DELL’UNITA’ DEVE ESSERE ESEGUITO DA
PROFESSIONISTI AUTORIZZATI E PREPARATI.
TUTTE LE ATTIVITA’ DEVONO ESSERE EFFETTUATE NEL
RISPETTO DELLE LEGGI E DELLE NORMATIVE LOCALI.
SE LE ISTRUZIONI CONTENUTE NEL PRESENTE MANUALE NON
FOSSERO CHIARE, E’ ASSOLUTAMENTE VIETATO PROCEDERE
CON L’INSTALLAZIONE E L’AVVIO DELL’UNITA’.
IN CASO DI DUBBIO E PER MAGGIORI INFORMAZIONI E CONSIGLI
CONTATTARE IL RAPPRESENTANTE DEL PRODUTTORE.
Descrizione
L’unità acquistata è una Pompa di Calore, una macchina
pensata per raffreddare/riscaldare l’acqua (o una miscela di
acqua-glicole) entro determinati limiti che verranno indicati più
avanti. L’unità funziona basandosi sulla compressione,
condensazione ed evaporazione del vapore, secondo il ciclo di
Carnot inverso, ed è composta principalmente da:
- Un compressore scroll che aumenta la pressione del
vapore refrigerante da quella di evaporazione a quella di
condensazione.
- Un evaporatore nel quale il refrigerante liquido a bassa
pressione evapora raffreddando l’acqua nella "Modalità di
raffreddamento". Nella "Modalità di riscaldamento" il
refrigerante si condensa riscaldando l'acqua.
- Una batteria dove, nella modalità di raffreddamento, il
vapore ad alta pressione si condensa eliminando
nell’atmosfera il calore rimosso dall’acqua raffreddata
grazie a uno scambiatore di calore raffreddato ad aria.
Nella modalità di riscaldamento il refrigerante a bassa
pressione evapora sottraendo il calore all'ambiente a
bassa temperatura.
- Una valvola di espansione che consente di ridurre la
pressione del liquido condensato da quella di
condensazione a quella di evaporazione.
Informazioni generali
Tutte le unità vengono consegnate accompagnate da
schemi elettrici, disegni dotati di certificazione, targhetta
identificativa e DOC (Dichiarazione di conformità). Questi
documenti riportano tutti i dati tecnici dell’unità acquistata e
SONO DA CONSIDERARE PARTE INTEGRANTE ED
ESSENZIALE DEL PRESENTE MANUALE.
In caso di discrepanza tra il presente manuale e i documenti
dell’apparecchiatura, fare riferimento ai documenti che
accompagnano la macchina. In caso di dubbio contattare il
rappresentante del produttore. Lo scopo del presente manuale
è far sì che l’installatore e l’operatore qualificato garantiscano
un funzionamento, una messa in servizio e una manutenzione
corretti dell’unità, senza causare rischi a persone, animali e/od
oggetti.
Ricezione dell’unità
Non appena l’unità giunge al sito finale di installazione deve
essere ispezionata per individuare la presenza di eventuali
danni. Tutti i componenti descritti nella bolla di consegna
devono essere ispezionati e controllati.
Nel caso l’unità presenta dei danni, non rimuovere il materiale
danneggiato ma comunicare immediatamente l’entità e la
tipologia del danno alla compagnia di trasporti, chiedendole di
ispezionare l’unità, e al rappresentante del produttore,
inviando se possibile delle foto che possano essere utili per
individuare le responsabilità.
Il danno non deve essere riparato finché non viene effettuata
l’ispezione da parte del rappresentante della compagnia di
trasporti.
Prima di installare l’unità verificare che il modello e la tensione
elettrica indicata sulla targhetta siano corretti. Il produttore
declina ogni responsabilità per eventuali danni che si
verificano successivamente all’accettazione dell’unità.
Limiti operativi
Stoccaggio
Le condizioni ambientali devono rientrare nei seguenti limiti:
Temperatura ambiente minima : -20°C
Temperatura ambiente massima : +43°C
Umidità relativa massima : 95% senza condensa
Se l’unità viene riposta a una temperatura inferiore al minimo i
componenti potrebbero danneggiarsi, mentre a una
temperatura superiore al massimo le valvole di sicurezza
potrebbero aprirsi. Lo stoccaggio in un’atmosfera di condensa,
infine, può danneggiare i componenti elettrici.
Funzionamento
Il funzionamento al di fuori dei limiti indicati può danneggiare
l’unità. In caso di dubbio contattare il rappresentante del
produttore.

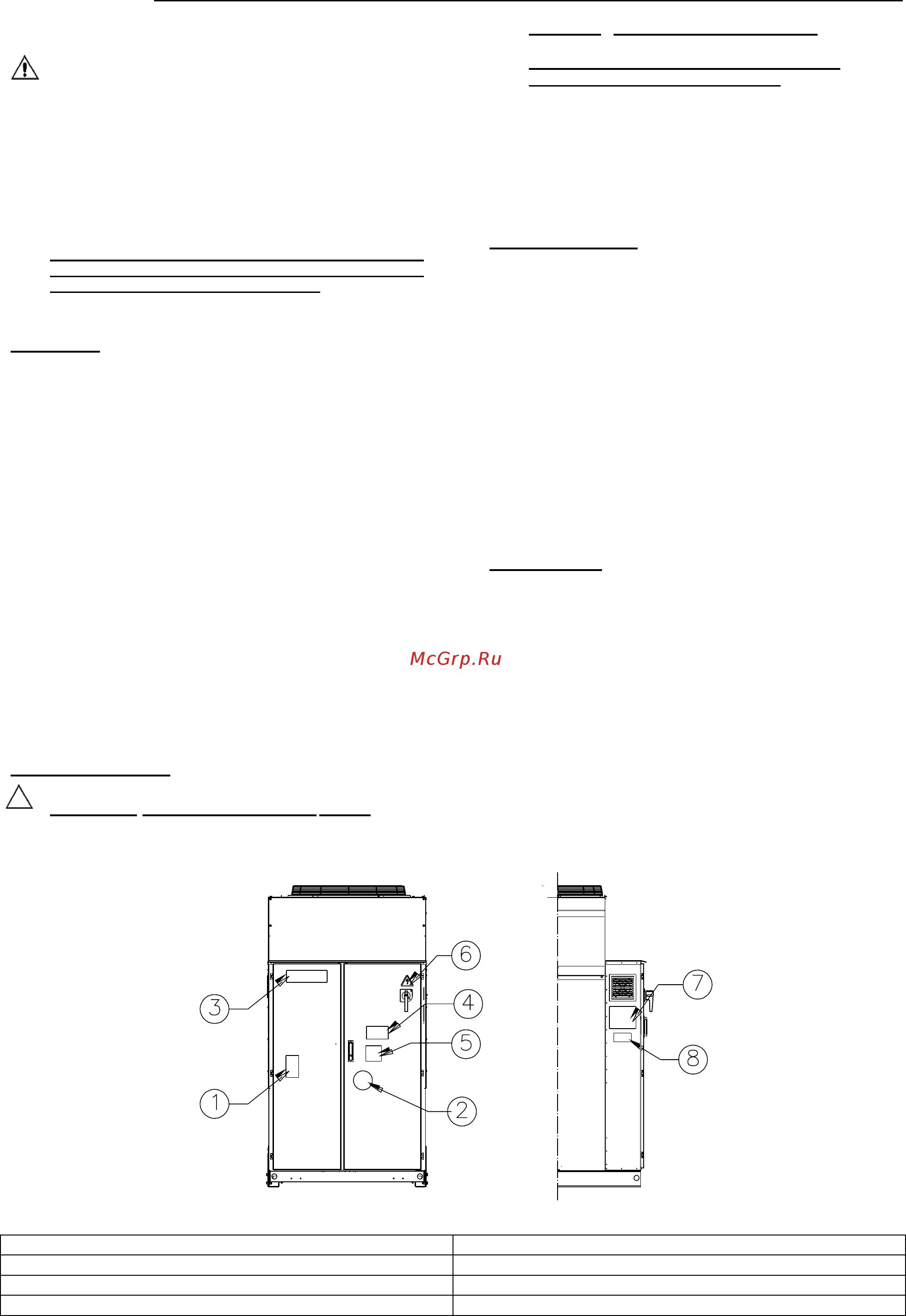

Figura 9 - Descrizione delle etichette applicate al pannello elettrico
Identificazione dell’etichetta
1 – Simbolo del gas non infiammabile
5 – Avvertenza serraggio dei cavi
2 – Tipo di gas
6 – Simbolo di pericolo elettrico
3 – Logo del produttore
7 – Istruzioni di sollevamento
4 – Avvertenza tensione pericolosa
8 – Dati della targa identificativa dell’unità
