D-EIMAC01108-16EU - 63/248
unidad, se recomienda ejecutar pruebas regulares y
tratamientos químicos adecuados del agua.
11. Si llegara a agregarse el glicol al sistema hidráulico
como protección antihielo, preste atención a que la
presión de aspiración sea más baja; las prestaciones de
la unidad serán inferiores y la pérdida de presión será
mayor. Todos los sistemas de protección de la unidad,
como el antihielo, y la protección de baja presión,
deberán ajustarse nuevamente.
12. Antes de asilar los tubos del agua, controle que no
haya pérdidas.

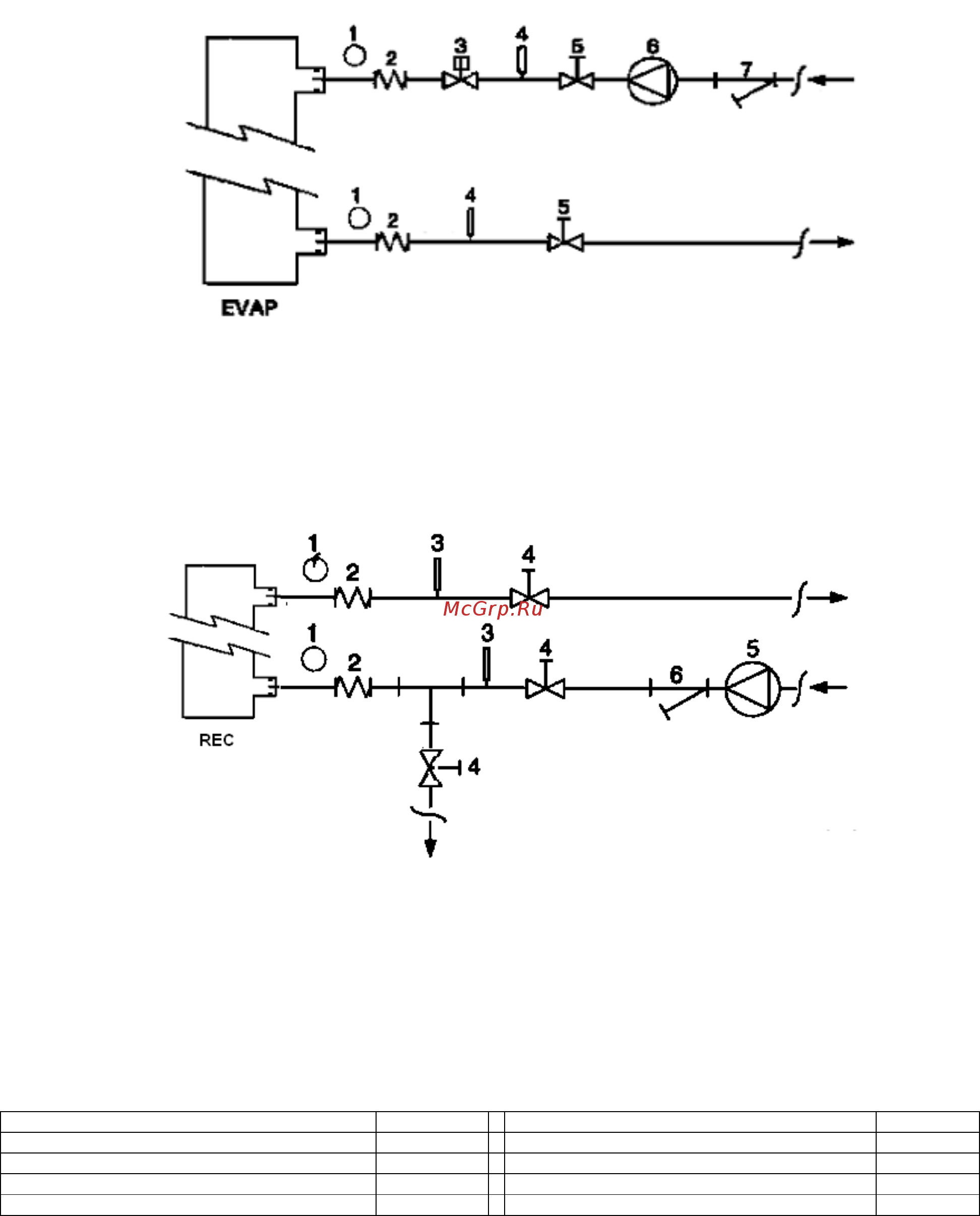

Figura 5 - Conexión de los tubos del agua para el evaporador
1. Manómetro
2. Conector flexible
3. Flujostato
4. Sonda de temperatura
5. Válvula de aislamiento
6. Bomba
7. Filtro
Figura 6 - Conexión de los tubos del agua para los intercambiadores del recuperador de
calor
1. Manómetro
2. Conector flexible
3. Sonda de temperatura
4. Válvula de aislamiento
5. Bomba
6. Filtro
Tratamiento del agua
Antes de accionar la unidad, limpie el circuito del agua. Suciedad, cal,
detritos de corrosión y otros materiales pueden acumularse en el
interior del intercambiador de calor, reduciendo sus capacidades de
intercambio térmico. Puede aumentar también la pérdida de presión,
reduciendo el flujo del agua. Un tratamiento adecuado del agua puede,
por lo tanto, reducir el riesgo de corrosión, erosión, formación de cal,
etc. El tratamiento del agua más apropiado debe establecerse
localmente, en base al tipo de sistema y a las características del agua.
El fabricante se exime de toda responsabilidad por daños o mal
funcionamiento del equipo provocados por falta de tratamiento del agua
o por un tratamiento inadecuado.
Tabla 8 - Límites de calidad del agua aceptables
pH (25°C)
6,88,0
Dureza total (mg CaCO
3
/ l)
200
Conductividad eléctrica S/cm (25°C)
800
Hierro (mg Fe / l)
1,0
Ión cloruro (mg Cl
-
/ l)
200
Ión sulfuro (mg S
2 -
/ l)
Ninguno
Ión sulfato (mg SO
2
4
-
/ l)
200
Ión amonio (mg NH
4
+
/ l)
1,0
Alcalinidad (mg CaCO
3
/ l)
100
Sílice (mg SiO
2
/ l)
50
