D-EIMAC01108-16EU - 195/248
berendezés beindítása előtt ajánlatos a vizet a megfelelő módon
kezelni és a szokásos vizsgálatokat elvégezni.
Ha a vízvezetékbe fagyállóként glikolt önt, ügyeljen arra, hogy az
elszívónyomást csökkentse; a berendezés teljesítménye csökken, és
a nyomás esés nő. A gép minden biztonsági renszerét, pl. fagyálló és
a kis nyomás elleni védelem újra be kell állítani.
A vízvezetékek szigetelése előtt ellenőrizze, hogy a vezeték nem
folyik-e.

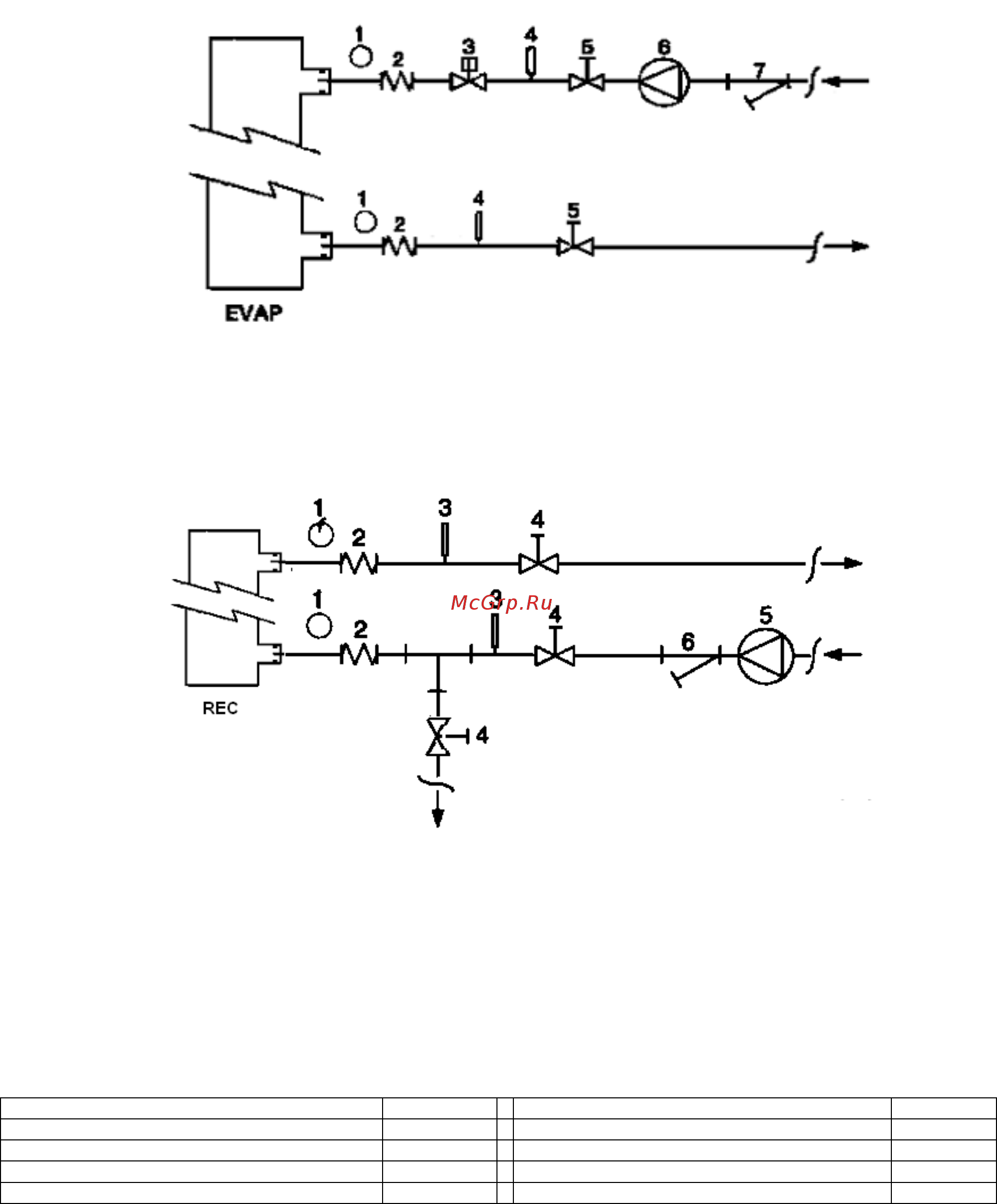

Ábra 5 - A vízvezetékek bekötése a párologtatóba
1. Manométer
2. Fexibilis csatlakozó
3. Áramlás kapcsoló
4. Hőmérséket mérő szonda
5. Izoláló szelep
6. Szivattyú
7. Szűrő
Ábra 6 - Vízvezetékek bekötése a hővisszanyerő hőcserélőkhöz
1. Manométer
2. Fexibilis csatlakozó
3. Hőmérséket mérő szonda
4. Izoláló szelep
5. Szivattyú
6. Szűrő
A víz kezelése
A berendezés beindítása előtt, tisztítsa ki a
vízvezetékrendszert. Piszok, vízkő, rozsdás üledék és egyéb
anyagok lerakódhatnak a hőcserélő belsejében csökkentve a
hőcserélő teljesítményét. Valamint növelheti a nyomás esést,
csökkentve ezzel az átfolyó víz mennyiségét. A víz megfelelő
kezelésével csökkentheti a korrózó, erózió, vízkőképződés,
stb. veszélyét. A megfelelő vízkezelést helyben kell
meghatározni a renszer és a víz tulajdonságai alapján.
A gyártó nem vonható felelősségre a nem megfelelő
vízkezelésből származó károkért vagy a berendezés elégtelen
működéséért.
Táblázat 1 - Az elfogadható vízminőség határértékei
pH (25°C)
6,88,0
Összes vízkeménység (mg CaCO
3
/ l)
200
Elektromos vezetőképesség S/cm (25°C)
800
Vas (mg Fe / l)
1,0
Klórion (mg Cl
-
/ l)
200
Szulfidion (mg S
2 -
/ l)
Nincs
Szulfátion (mg SO
2
4
-
/ l)
200
Ammóniumion (mg NH
4
+
/ l)
1,0
Alkalinitás (mg CaCO
3
/ l)
100
Szilíciumdioxid (mg SiO
2
/ l)
50
