D-EIMAC01108-16EU - 207/248
beindítása előtt ajánlatos a vizet a megfelelő módon
kezelni és a szokásos vizsgálatokat elvégezni.
11. Ha a vízvezetékbe fagyállóként glikolt önt, ügyeljen
arra, hogy az elszívónyomást csökkentse; a
berendezés teljesítménye csökken, és a nyomás
esés nő. A gép minden biztonsági renszerét, pl.
fagyálló és a kis nyomás elleni védelem újra be kell
állítani.
12. A vízvezetékek szigetelése előtt ellenőrizze, hogy a
vezeték nem folyik-e.

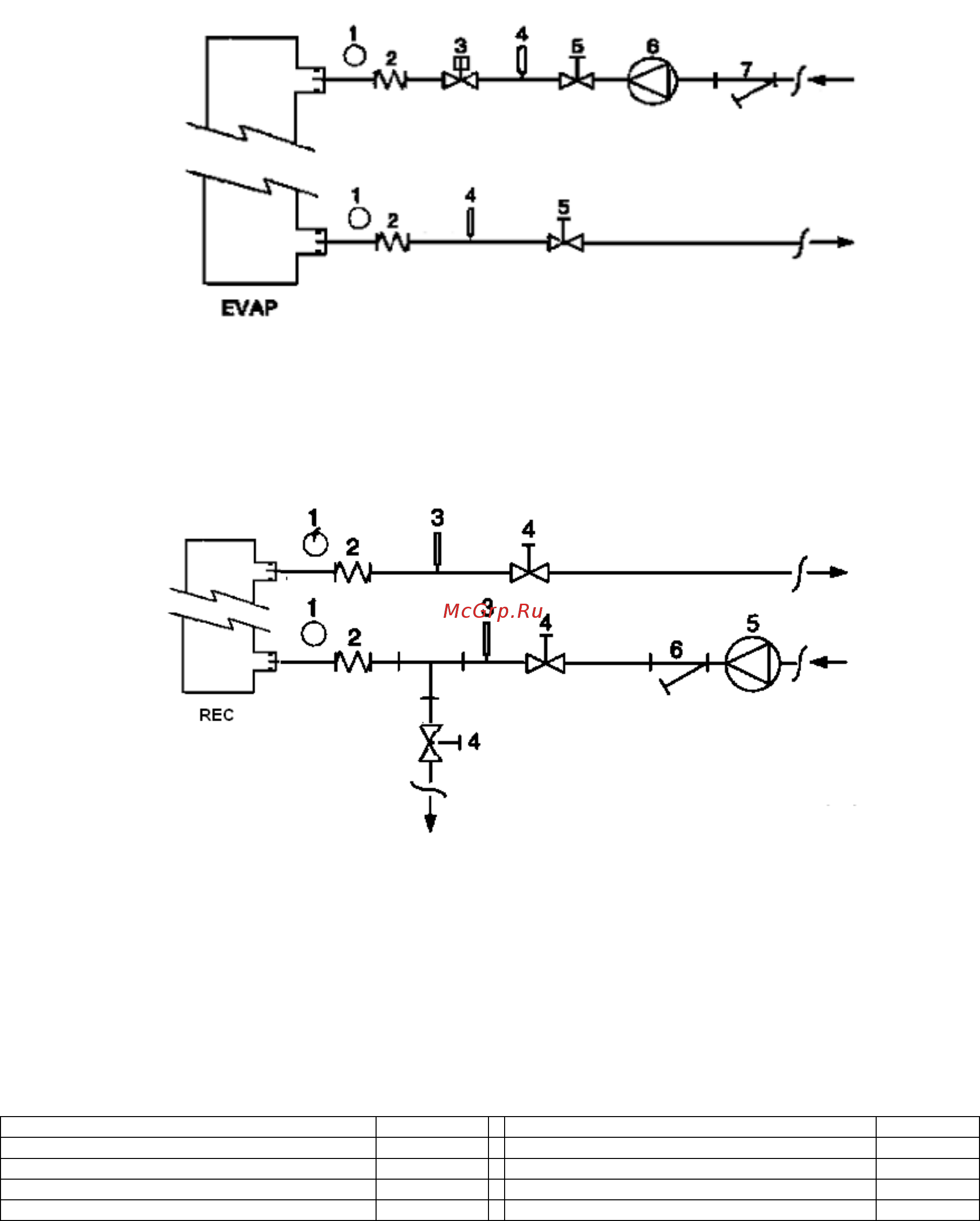

Figure 5 - Conectarea tuburilor de apă la vaporizator
1. Manometru
2. Conector flexibil
3. Indicator de debit
4. Sondă de temperatură
5. Valvă de izolare
6. Pompă
7. Filtru
Figure 6 - Conectarea tuburilor de apă pentru schimbătoarele de recuperare a căldurii
7. Pressure Gauge
8. Flexible connector
9. Temperature probe
10. Isolation Valve
11. Pump
12. Filter
Tratarea apei
Înainte de a pune în funcţiune unitatea, curăţaţi circuitul de
apă. Murdăria, calcarul, resturile datorate corodării şi alte
materiale care se pot acumula în interiorul schimbătorului de
căldură reducând capacitatea de schimb termic a acestuia.
Poate duce şi la reducerea presiunii, reducând fluxul de apă.
Tratamentul adecvat al apei poate reduce riscul de coroziune,
eroziune şi formare a calcarului etc. Tratamentul adecvat al
apei trebuie stabilit local, în funcţie de tipul sistemului şi
caracteristicilor apei.
Producătorul nu este responsabil de eventuale daune sau
defecte ale aparatului datorate lipsei sau tratamentului
neadecvat al apei.
Tabel 17 - Limite acceptabile ale calităţii apei
pH (25°C)
6,88,0
Duritate totală (mg CaCO
3
/ l)
200
Conductivitate electrică S/cm (25°C)
800
Fier (mg Fe / l)
1,0
Ion clorură (mg Cl
-
/ l)
200
Ion sulfură (mg S
2 -
/ l)
Niciunul
Ion sulfură (mg SO
2
4
-
/ l)
200
Ion amoniu (mg NH
4
+
/ l)
1,0
Alcalinitate (mg CaCO
3
/ l)
100
Siliciu (mg SiO
2
/ l)
50
