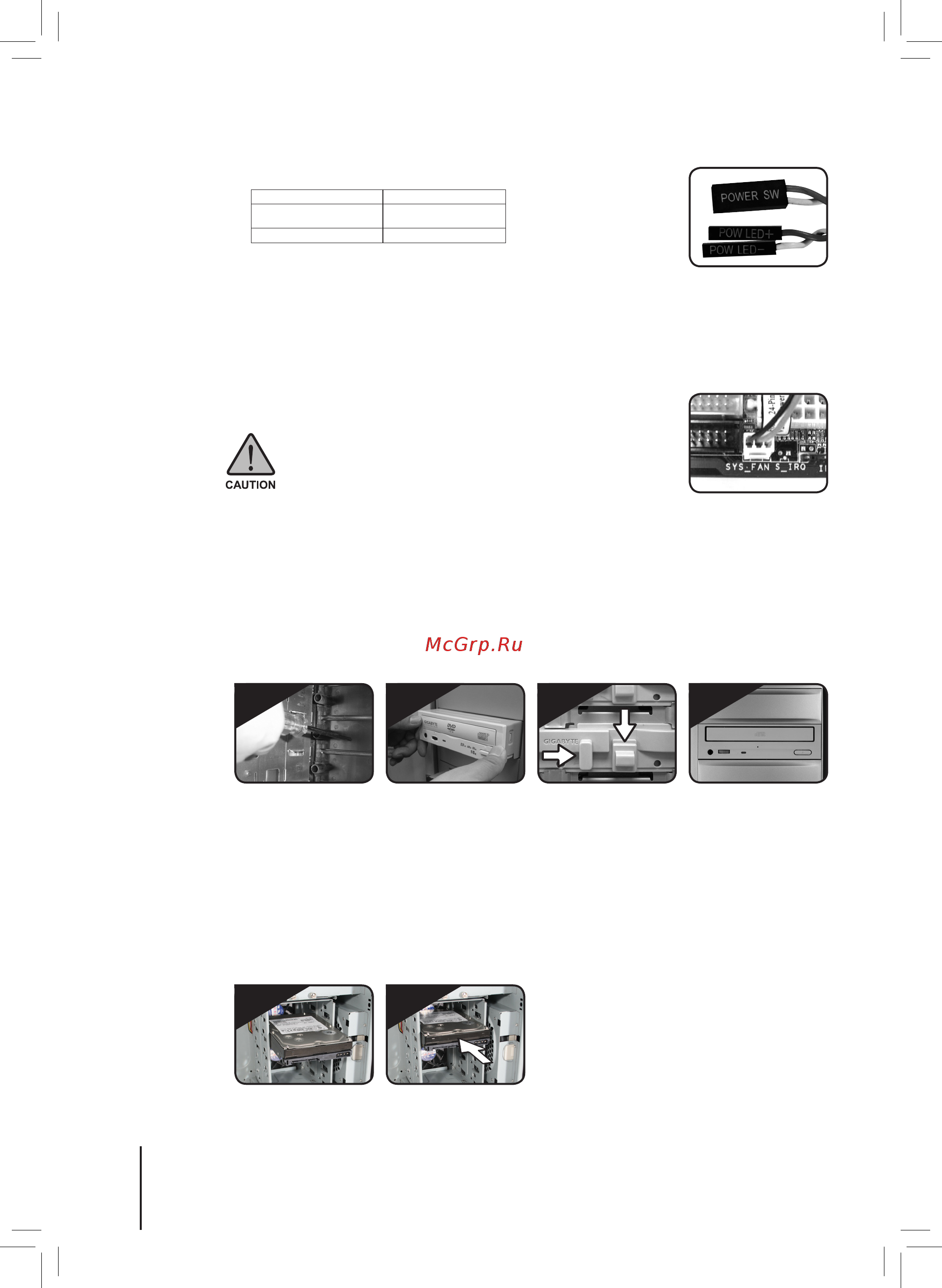

Gigabyte Sumo 5112 [10/12] Комплект кабелей управления переключателем основного питания корпуса
![Gigabyte Sumo 5112 [10/12] Комплект кабелей управления переключателем основного питания корпуса](/views2/1678314/page10/bga.png)
(2)
Комплект кабелей управления переключателем основного питания корпуса
Для установки воспользуйтесь следующим списком разъемов (см. рисунок ниже)
4-5 Подключение кабеля питания вентилятора
Корпус оснащен бесшумными вентиляторами охлаждения диаметром 12 см — одним передним
и двумя задними вентиляторами с синей СД-подсветкой. Имеется единый 3-контактный
разветвитель питания, с отводами для подключения переднего и задних вентиляторов.
Необходимые инструменты: Нет
4-5.1 Подсоедините 3-контактный разветвитель питания к системному
разъему питания вентиляторов на материнской плате.
4-6 Установка переднего отсека устройств 5,25”
4-6-1
Откройте переднюю дверцу и боковую панель, снимите пластиковую лицевую панель и
электромагнитный экран изнутри системного блока.
4-6-2
Вставьте устройство 5,25” через отверстие в передней части корпуса, сориентировав его
относительно заглушек в передней части.
4-6-3
Закрепите устройство 5,25” с помощью внутреннего фиксатора. Процедуру установки см. на
рисунке.
4-6-4
Завершение установки.
Разъем Цвет
Светодиод переключателя
питания
Зеленый (+)/белый (-)
Переключатель питания Оранжевы (+) / Белый (-)
В зависимости от материнской платы различаются установочные
положения, характеристики и места отверстий под винты и разъемы.
Прочитайте руководство пользователя материнской платы,
поставляемое ее производителем.
4-7 Установка переднего отсека устройств 3,5”
Дисковод 3,5” устанавливается аналогично дисководу 5,25”. Смотрите пункты 4-6.
Необходимые детали: нет
4-8 Установка внутреннего отсека для устройств 3,5”
Этот корпус снабжен съемной/двунаправленной стойкой для жестких дисков, вмещающей до 5
жестких дисков.
Необходимые инструменты: крепежные винты (4 шт. на жесткий диск)
4-8.1 4-8.2
Вставьте жесткий диск в стойку и
зафиксируйте жесткий диск с помощью
винтов с накатной головкой.
4-6.1 4-6.2 4-6.3 4-6.4
БЛОКИРОВКА
10
Русский
